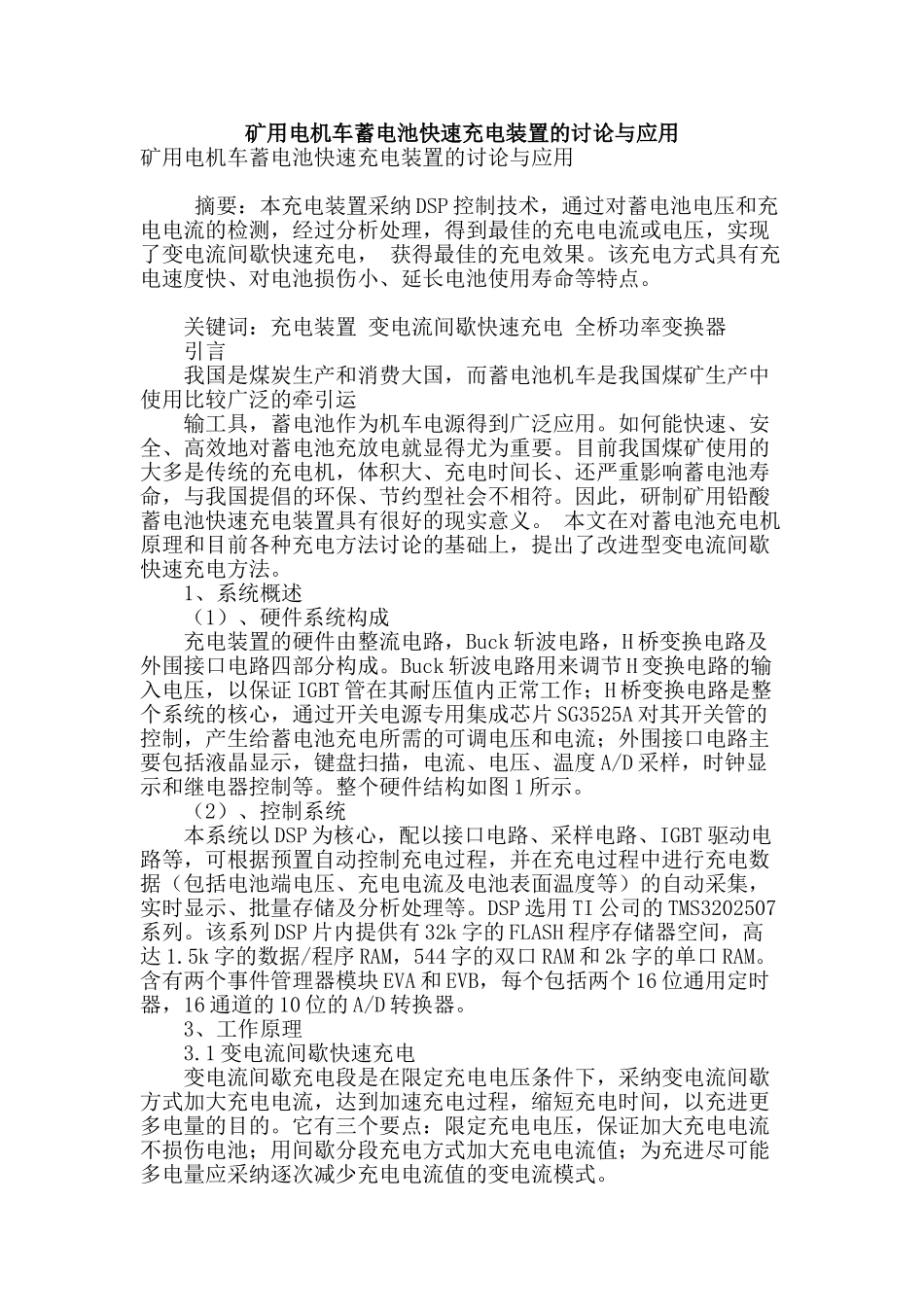

矿用电机车蓄电池快速充电装置的讨论与应用矿用电机车蓄电池快速充电装置的讨论与应用 摘要：本充电装置采纳 DSP 控制技术，通过对蓄电池电压和充电电流的检测，经过分析处理，得到最佳的充电电流或电压，实现了变电流间歇快速充电， 获得最佳的充电效果。该充电方式具有充电速度快、对电池损伤小、延长电池使用寿命等特点。 关键词：充电装置 变电流间歇快速充电 全桥功率变换器 引言 我国是煤炭生产和消费大国，而蓄电池机车是我国煤矿生产中使用比较广泛的牵引运 输工具，蓄电池作为机车电源得到广泛应用。如何能快速、安全、高效地对蓄电池充放电就显得尤为重要。目前我国煤矿使用的大多是传统的充电机，体积大、充电时间长、还严重影响蓄电池寿命，与我国提倡的环保、节约型社会不相符。因此，研制矿用铅酸蓄电池快速充电装置具有很好的现实意义。 本文在对蓄电池充电机原理和目前各种充电方法讨论的基础上，提出了改进型变电流间歇快速充电方法。 1、系统概述 （1）、硬件系统构成 充电装置的硬件由整流电路，Buck 斩波电路，H 桥变换电路及外围接口电路四部分构成。Buck 斩波电路用来调节 H 变换电路的输入电压，以保证 IGBT 管在其耐压值内正常工作；H 桥变换电路是整个系统的核心，通过开关电源专用集成芯片 SG3525A 对其开关管的控制，产生给蓄电池充电所需的可调电压和电流；外围接口电路主要包括液晶显示，键盘扫描，电流、电压、温度 A/D 采样，时钟显示和继电器控制等。整个硬件结构如图 1 所示。 （2）、控制系统 本系统以 DSP 为核心，配以接口电路、采样电路、IGBT 驱动电路等，可根据预置自动控制充电过程，并在充电过程中进行充电数据（包括电池端电压、充电电流及电池表面温度等）的自动采集，实时显示、批量存储及分析处理等。DSP 选用 TI 公司的 TMS3202507系列。该系列 DSP 片内提供有 32k 字的 FLASH 程序存储器空间，高达 1.5k 字的数据/程序 RAM，544 字的双口 RAM 和 2k 字的单口 RAM。含有两个事件管理器模块 EVA 和 EVB，每个包括两个 16 位通用定时器，16 通道的 10 位的 A/D 转换器。 3、工作原理 3.1 变电流间歇快速充电 变电流间歇充电段是在限定充电电压条件下，采纳变电流间歇方式加大充电电流，达到加速充电过程，缩短充电时间，以充进更多电量的目的。它有三个要点：限定充电电压，保证加大充电电流不损伤电池；用间歇分段充电方式加大充...
