管廊施工监理实施细则

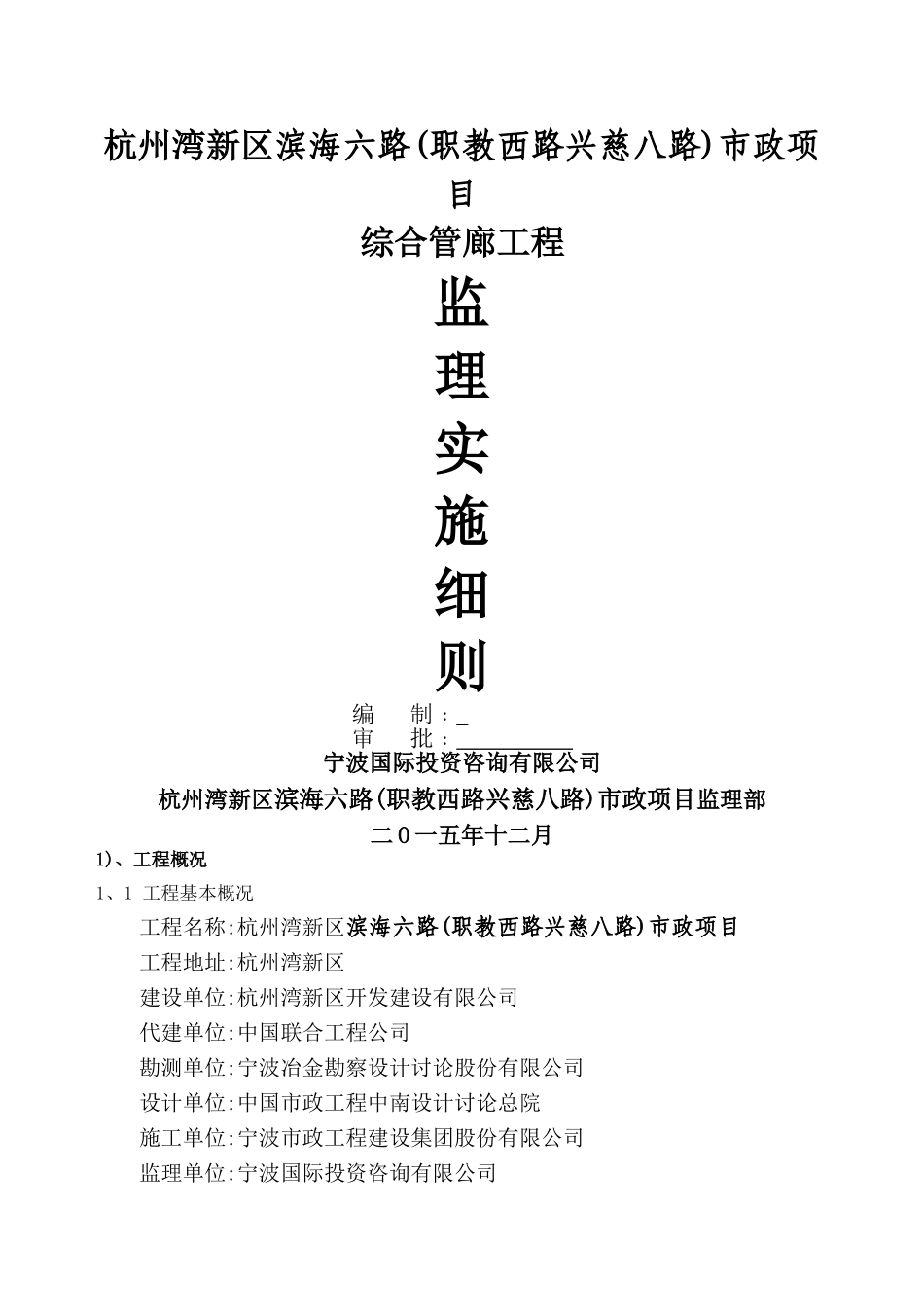

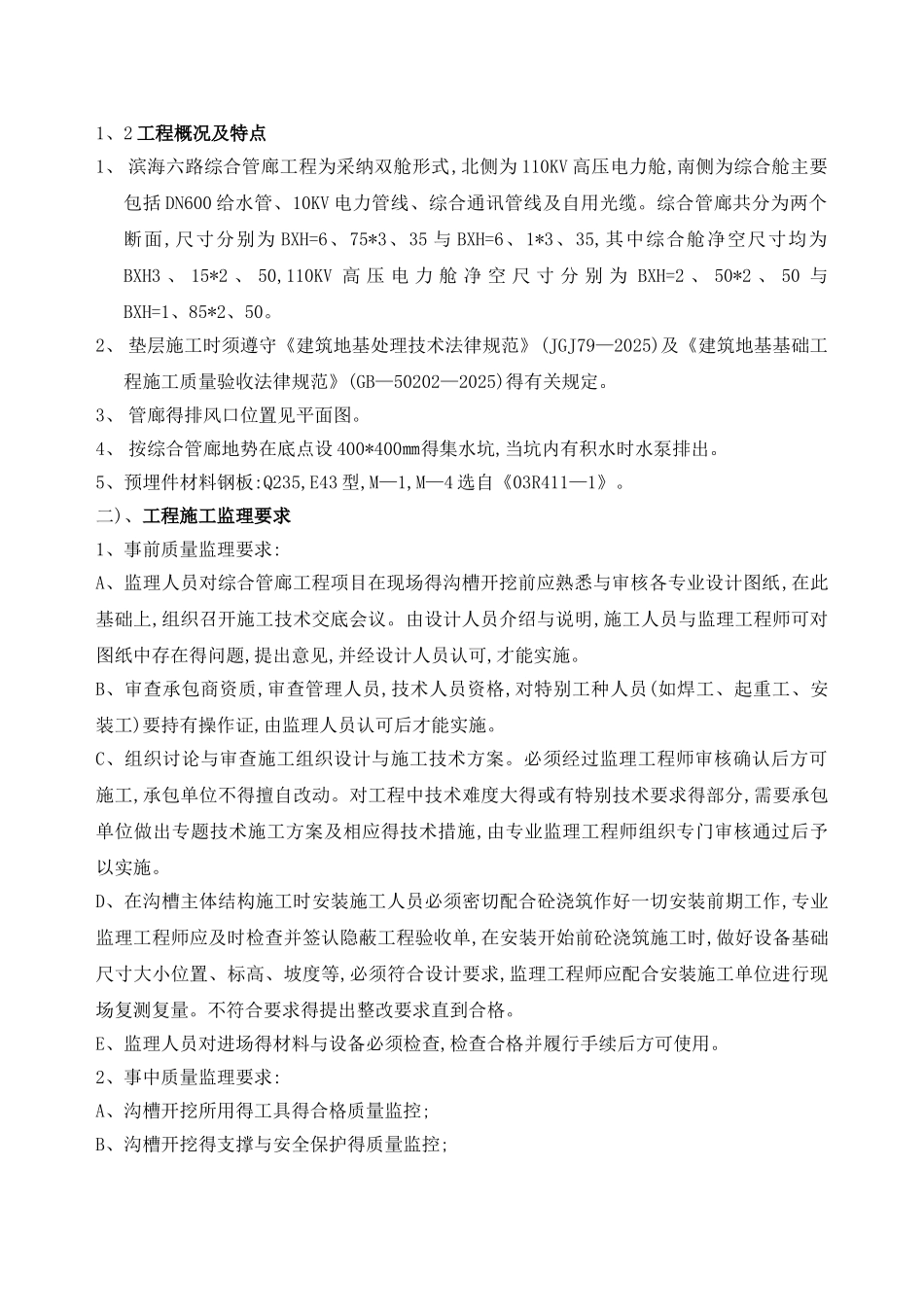

杭州湾新区滨海六路(职教西路兴慈八路)市政项目综合管廊工程监理实施细则编 制﹕ 审 批﹕ 宁波国际投资咨询有限公司杭州湾新区滨海六路(职教西路兴慈八路)市政项目监理部二 O 一五年十二月1)、工程概况1、1 工程基本概况工程名称:杭州湾新区滨海六路(职教西路兴慈八路)市政项目工程地址:杭州湾新区建设单位:杭州湾新区开发建设有限公司代建单位:中国联合工程公司勘测单位:宁波冶金勘察设计讨论股份有限公司设计单位:中国市政工程中南设计讨论总院施工单位:宁波市政工程建设集团股份有限公司监理单位:宁波国际投资咨询有限公司1、2 工程概况及特点1、 滨海六路综合管廊工程为采纳双舱形式,北侧为 110KV 高压电力舱,南侧为综合舱主要包括 DN600 给水管、10KV 电力管线、综合通讯管线及自用光缆。综合管廊共分为两个断面,尺寸分别为 BXH=6、75*3、35 与 BXH=6、1*3、35,其中综合舱净空尺寸均为BXH3 、 15*2 、 50,110KV 高 压 电 力 舱 净 空 尺 寸 分 别 为 BXH=2 、 50*2 、 50 与BXH=1、85*2、50。2、 垫层施工时须遵守《建筑地基处理技术法律规范》(JGJ79—2025)及《建筑地基基础工程施工质量验收法律规范》(GB—50202—2025)得有关规定。3、 管廊得排风口位置见平面图。4、 按综合管廊地势在底点设 400*400㎜得集水坑,当坑内有积水时水泵排出。5、预埋件材料钢板:Q235,E43 型,M—1,M—4 选自《03R411—1》。二)、工程施工监理要求1、事前质量监理要求:A、监理人员对综合管廊工程项目在现场得沟槽开挖前应熟悉与审核各专业设计图纸,在此基础上,组织召开施工技术交底会议。由设计人员介绍与说明,施工人员与监理工程师可对图纸中存在得问题,提出意见,并经设计人员认可,才能实施。B、审查承包商资质,审查管理人员,技术人员资格,对特别工种人员(如焊工、起重工、安装工)要持有操作证,由监理人员认可后才能实施。C、组织讨论与审查施工组织设计与施工技术方案。必须经过监理工程师审核确认后方可施工,承包单位不得擅自改动。对工程中技术难度大得或有特别技术要求得部分,需要承包单位做出专题技术施工方案及相应得技术措施,由专业监理工程师组织专门审核通过后予以实施。D、在沟槽主体结构施工时安装施工人员必须密切配合砼浇筑作好一切安装前期工作,专业监理工程师应及时检查并签认隐蔽工程验收单,在安装开始前砼浇筑施工时,做好设备基础尺寸大小位置、标高、坡度等,必须符合设计要求,监理工程师应配合...
