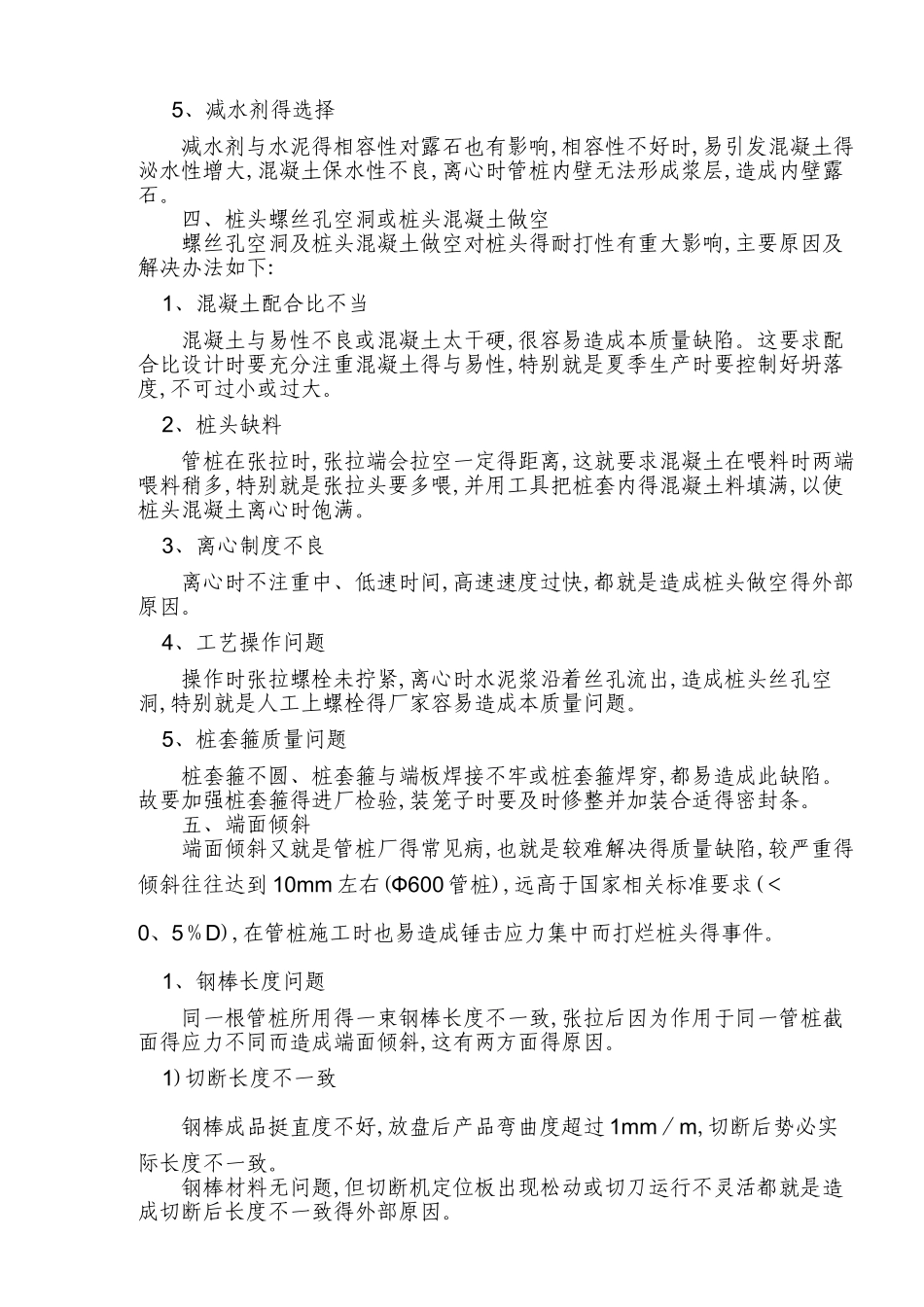

预应力混凝土管桩常见质量缺陷得产生及预防(2)产生内壁露石得主要原因如下: 1、混凝上配合比不佳按现代混凝土设计理论,力求使混凝土各组分达到最大密实度,这就要求石子得表面由砂浆包裹,石子间得空隙由砂浆填充并有一定得拨开系数,同理砂子表面由水泥浆包裹,砂子间得空隙由水泥浆填充并有一定得拨开系数,而水泥表面则被极性水分子所吸附,用水量则根据水泥性质与用量、减水剂得性质、混凝土工作要求而定。在离心过程中所有粒子都受到离心力,质量大得离心力大,要往外壁移动,便产生宏观沉降分层,但就是砂浆、水泥浆也必须就是填满石子间空隙后才被往内壁挤,形成砂浆层与净浆层,假如水泥用量少、砂率低,使砂浆总体积小于或接近于石子得空隙率,或虽已超过空隙率,但拨开系数考虑不够,便产生局部露石现象。所以我们要合理综合考虑混凝土得配方,不仅要满足一定得拨开系数,而且要考虑因增大砂率而造成得混凝土强度得降低,在做试配时薄壁桩可考虑比厚壁桩适当增加砂率 1－2 个百分点,并在生产上试做几根观察情况,以确定生产配方。 2、石子级配不良、砂子不好在设计时已经考虑到第(1)点得情况,但就是由于石子级配、形状不良,针片状含量较高,在离心时不能顺利沉降,针片状石子沉降阻力大,或者已经沉降,但后面得石子与其相互顶死而露石。另外在使用淡化砂得厂家中,砂子含有较多得贝壳,它也会造成石子沉降得困难而露石,所以严格控制砂中得贝壳含量(特别就是大贝壳)也就是非常重要得。 3、离心制度管桩混凝土基本就是属于小坍落度得范畴,由于掺入得高效减水剂而使坍落度损失相当快,这一点在夏季生产时尤为突出,所以要强调管桩中、低速时间得重要性,时间过短就是造成露石得重要原因。离心时不就是通过布料均匀、慢慢提高速度,而就是未形成均匀沉降就进入高速,使石子之间相互顶死,内层石子进不到外层,随着离心时间得推移,内壁越来越硬,石子便留在了内壁。故而,在制定离心制度时,特别就是薄壁桩得离心制度时要充分考虑中、低速时间,适当延长中速及低速时间,这一点与制管有所不同。同时,也要注意低速时间不可过长,以免造成桩头偏薄现象。 4、离心不平稳由于长期生产后,钢模、离心机跑轮得变形,离心进入高速后,使钢模跳动,这种跳动就是无规律得撞击,最终使管桩内壁离不硬,石子进不到外层。定期检查钢模得跑轮、平直度,以及离心机跑轮、各轮间得水平度就是很重要得。 5、减水剂得选择减水剂与水泥得相容性对露石也有影响,相容性不好时,易引发混凝土得泌水性增大,混...
