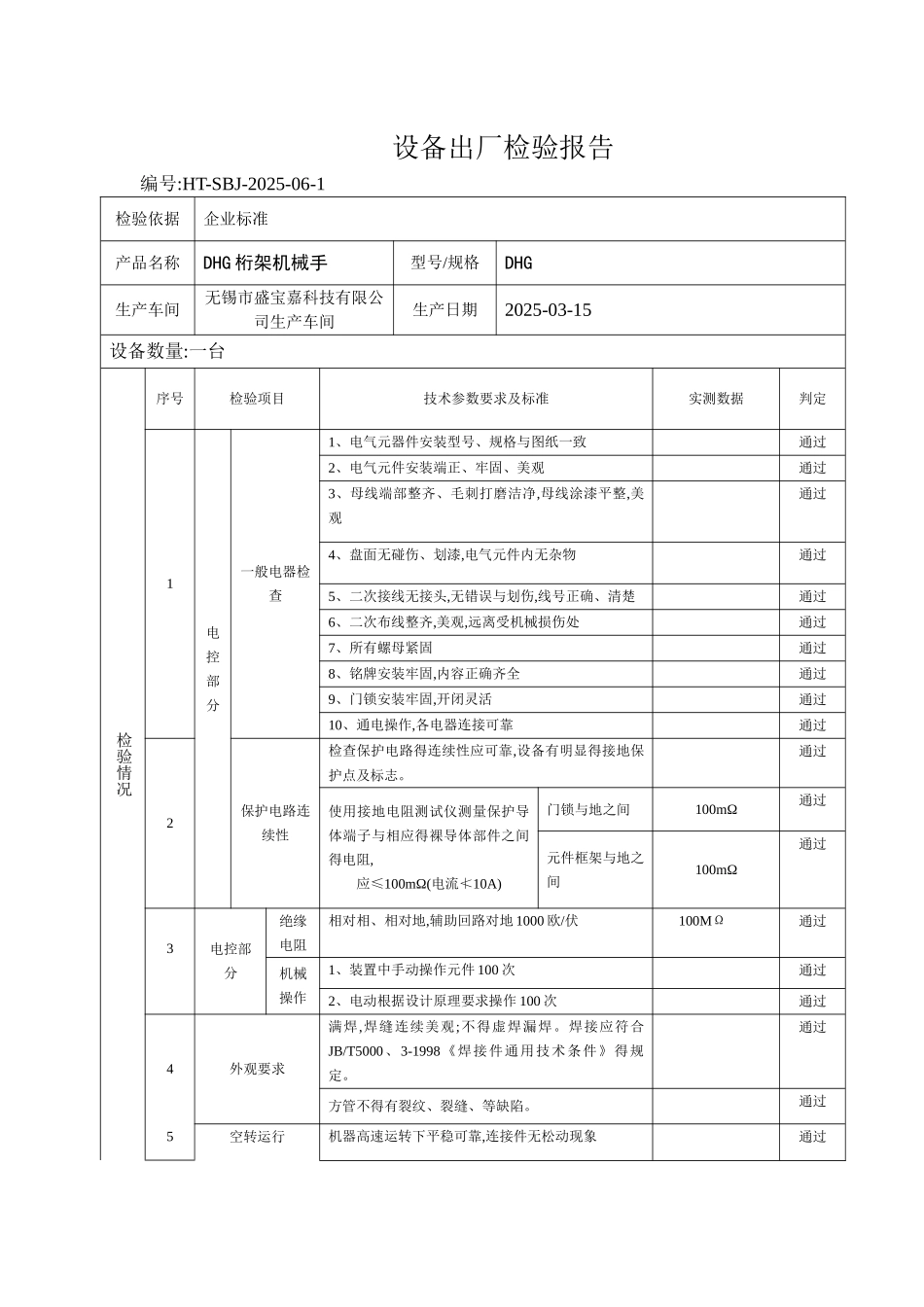

设备出厂检验报告编号:HT-SBJ-2025-06-1检验依据企业标准产品名称DHG 桁架机械手型号/规格DHG生产车间无锡市盛宝嘉科技有限公司生产车间生产日期2025-03-15设备数量:一台检验情况序号检验项目技术参数要求及标准实测数据判定1电控部分一般电器检查1、电气元器件安装型号、规格与图纸一致通过2、电气元件安装端正、牢固、美观通过3、母线端部整齐、毛刺打磨洁净,母线涂漆平整,美观通过4、盘面无碰伤、划漆,电气元件内无杂物通过5、二次接线无接头,无错误与划伤,线号正确、清楚通过6、二次布线整齐,美观,远离受机械损伤处通过7、所有螺母紧固通过8、铭牌安装牢固,内容正确齐全通过9、门锁安装牢固,开闭灵活通过10、通电操作,各电器连接可靠通过2保护电路连续性检查保护电路得连续性应可靠,设备有明显得接地保护点及标志。通过使用接地电阻测试仪测量保护导体端子与相应得裸导体部件之间得电阻,应≤100mΩ(电流≮10A)门锁与地之间100mΩ通过元件框架与地之间100mΩ通过3电控部分绝缘电阻相对相、相对地,辅助回路对地 1000 欧/伏 100MΩ通过机械操作1、装置中手动操作元件 100 次通过2、电动根据设计原理要求操作 100 次通过4外观要求满焊,焊缝连续美观;不得虚焊漏焊。焊接应符合JB/T5000、3-1998《焊接件通用技术条件》得规定。通过方管不得有裂纹、裂缝、等缺陷。通过5空转运行机器高速运转下平稳可靠,连接件无松动现象通过减速机运行平稳,无异常响声,电气设备、联轴器等安全可靠通过设备空运转时,噪声应小于 65dB小于 65dB通过6喷漆要求涂漆前必须进行表面处理,将毛刺、氧化物、铁锈、焊接残渣与油污等清理至焊接要求通过外观喷漆要求均匀,色调一致,覆盖完整,不应有划痕、堆积气泡等外观缺陷通过7装配要求横梁与滑板装配精度:垂直度≤0、05mm 平面度≤0、05mm垂直度≤0、05mm 平面度≤0、05mm通过滑板与滑枕装配精度:垂直度≤0、04mm 平面度≤0、04mm垂直度≤0、04mm平面度≤0、04mm通过8横梁、滑枕与立柱得结构焊接焊件厚度≤8mm咬边深度≤0、5mm累计咬边长度不得大于焊缝总长得 10%焊件厚度≤8mm咬边深度≤0、5mm通过9横梁垂直度: L＞3000(±50um)mm通过长度偏差: ≤(±0、5mm)通过上母线偏差500~1200 1200-24002400-3600通过±0、015mm±0、03mm±0、06mm通过侧母线偏差500~12001200-24002400-3600通过±0、015mm±0、03mm±0、06mm通过10滑枕平行度: L＞1200-2400(±40um)mm通过垂直度:L＞1200-2400(±40um)mm通过长度允许偏...
