轨道交通工程支护桩截破桩工程技术交底VIP专享

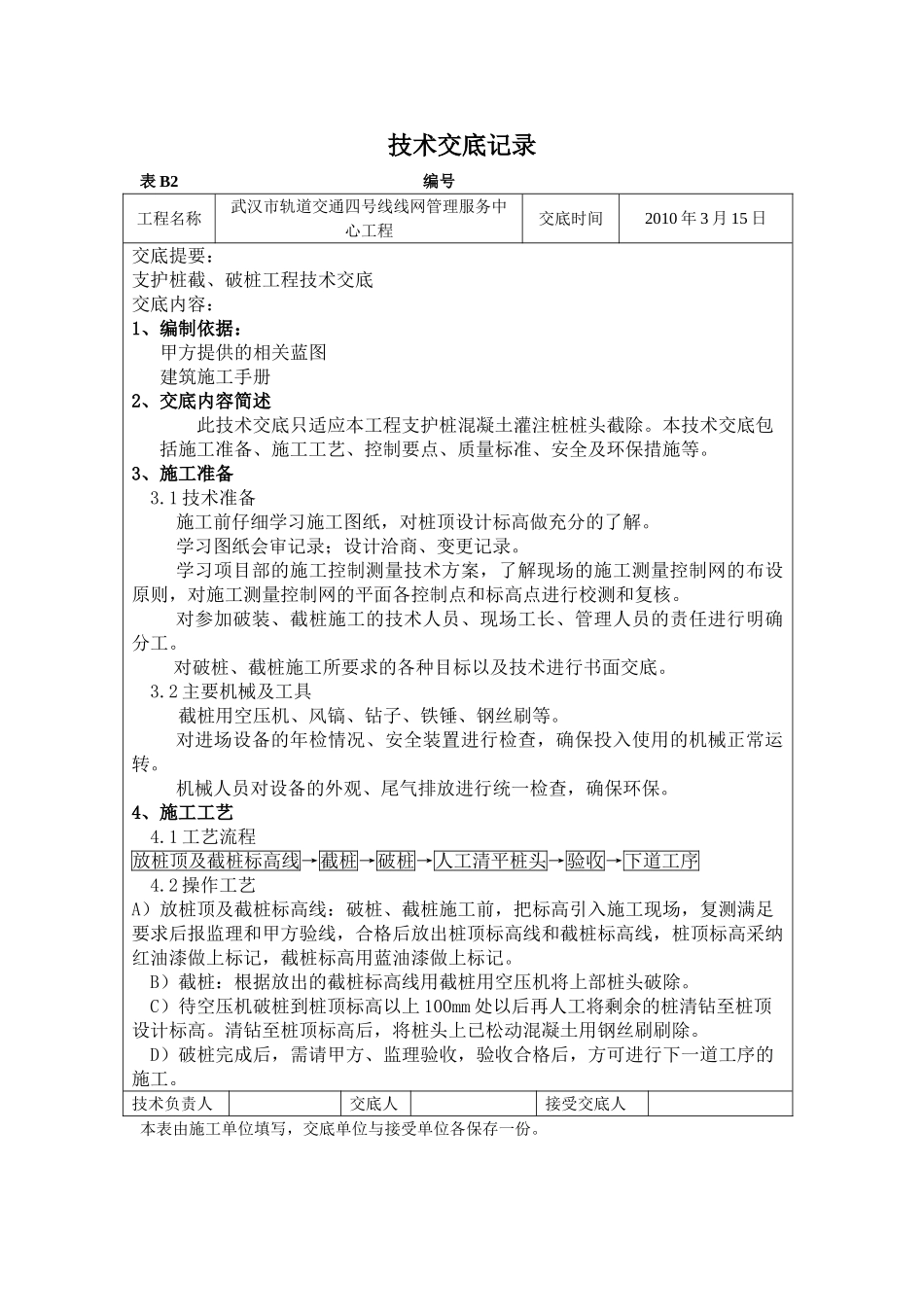

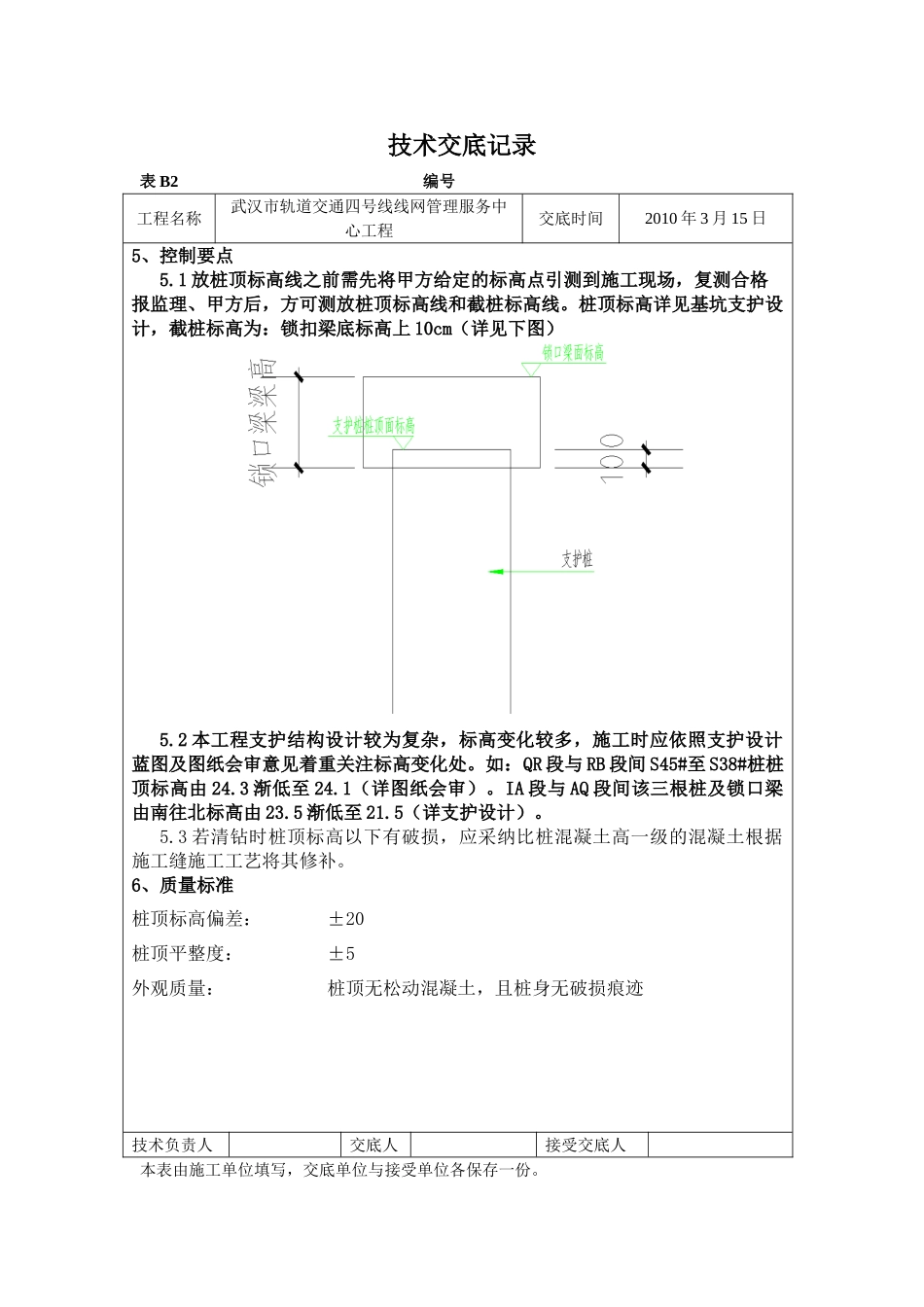

技术交底记录表 B2 编号工程名称武汉市轨道交通四号线线网管理服务中心工程交底时间2010 年 3 月 15 日交底提要：支护桩截、破桩工程技术交底交底内容：1、编制依据：甲方提供的相关蓝图建筑施工手册2、交底内容简述此技术交底只适应本工程支护桩混凝土灌注桩桩头截除。本技术交底包括施工准备、施工工艺、控制要点、质量标准、安全及环保措施等。3、施工准备3.1 技术准备施工前仔细学习施工图纸，对桩顶设计标高做充分的了解。学习图纸会审记录；设计洽商、变更记录。学习项目部的施工控制测量技术方案，了解现场的施工测量控制网的布设原则，对施工测量控制网的平面各控制点和标高点进行校测和复核。对参加破装、截桩施工的技术人员、现场工长、管理人员的责任进行明确分工。对破桩、截桩施工所要求的各种目标以及技术进行书面交底。3.2 主要机械及工具 截桩用空压机、风镐、钻子、铁锤、钢丝刷等。对进场设备的年检情况、安全装置进行检查，确保投入使用的机械正常运转。机械人员对设备的外观、尾气排放进行统一检查，确保环保。4、施工工艺4.1 工艺流程放桩顶及截桩标高线→截桩→破桩→人工清平桩头→验收→下道工序4.2 操作工艺A）放桩顶及截桩标高线：破桩、截桩施工前，把标高引入施工现场，复测满足要求后报监理和甲方验线，合格后放出桩顶标高线和截桩标高线，桩顶标高采纳红油漆做上标记，截桩标高用蓝油漆做上标记。B）截桩：根据放出的截桩标高线用截桩用空压机将上部桩头破除。C）待空压机破桩到桩顶标高以上 100mm 处以后再人工将剩余的桩清钻至桩顶设计标高。清钻至桩顶标高后，将桩头上已松动混凝土用钢丝刷刷除。D）破桩完成后，需请甲方、监理验收，验收合格后，方可进行下一道工序的施工。技术负责人交底人接受交底人本表由施工单位填写，交底单位与接受单位各保存一份。技术交底记录表 B2 编号工程名称武汉市轨道交通四号线线网管理服务中心工程交底时间2010 年 3 月 15 日5、控制要点5.1 放桩顶标高线之前需先将甲方给定的标高点引测到施工现场，复测合格报监理、甲方后，方可测放桩顶标高线和截桩标高线。桩顶标高详见基坑支护设计，截桩标高为：锁扣梁底标高上 10cm（详见下图）5.2 本工程支护结构设计较为复杂，标高变化较多，施工时应依照支护设计蓝图及图纸会审意见着重关注标高变化处。如：QR 段与 RB 段间 S45#至 S38#桩桩顶标高由 24.3 渐低至 24.1（详图纸会审）。IA 段与 AQ ...
