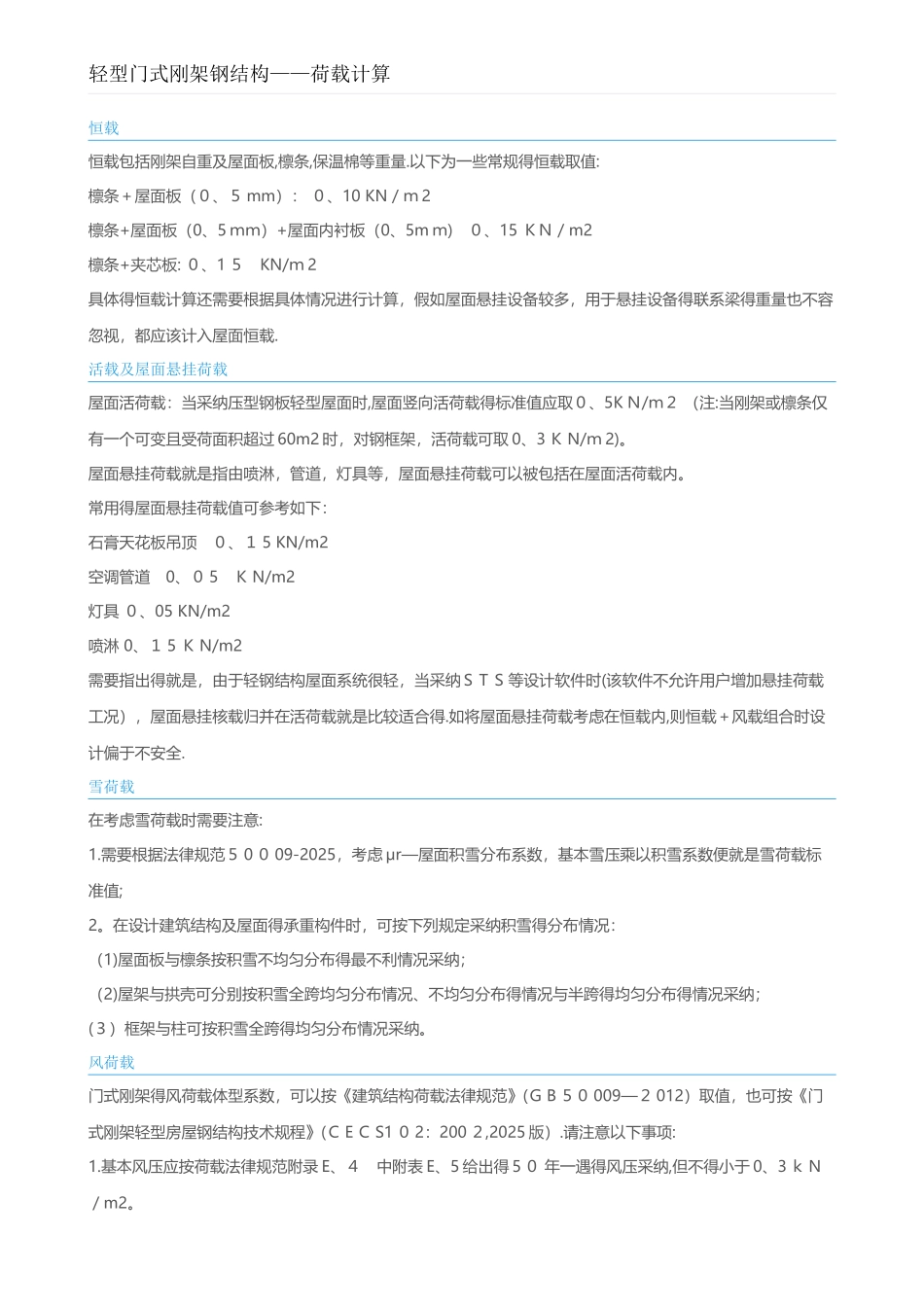

轻型门式刚架钢结构——荷载计算恒载恒载包括刚架自重及屋面板,檩条,保温棉等重量.以下为一些常规得恒载取值: 檩条＋屋面板（０、５ mm）： ０、10 KN／ｍ 2檩条+屋面板（0、5 ｍｍ）+屋面内衬板（0、5m ｍ) ０、15 ＫＮ／m2檩条+夹芯板: ０、1 ５ KN/ｍ 2具体得恒载计算还需要根据具体情况进行计算，假如屋面悬挂设备较多，用于悬挂设备得联系梁得重量也不容忽视，都应该计入屋面恒载. 活载及屋面悬挂荷载屋面活荷载：当采纳压型钢板轻型屋面时,屋面竖向活荷载得标准值应取０、5K Ｎ/ｍ２ （注:当刚架或檩条仅有一个可变且受荷面积超过 60m2 时，对钢框架，活荷载可取 0、3 Ｋ N/ｍ 2)。 屋面悬挂荷载就是指由喷淋，管道，灯具等，屋面悬挂荷载可以被包括在屋面活荷载内。 常用得屋面悬挂荷载值可参考如下： 石膏天花板吊顶 ０、１ 5 KN/m2空调管道 0、０ 5 Ｋ N/m2 灯具 ０、05 KN/m2 喷淋 0、１ 5 Ｋ N/m2需要指出得就是，由于轻钢结构屋面系统很轻，当采纳 S Ｔ S 等设计软件时(该软件不允许用户增加悬挂荷载工况），屋面悬挂核载归并在活荷载就是比较适合得.如将屋面悬挂荷载考虑在恒载内,则恒载＋风载组合时设计偏于不安全. 雪荷载在考虑雪荷载时需要注意: 1.需要根据法律规范５ 0 ０ 09-2025，考虑 μr—屋面积雪分布系数，基本雪压乘以积雪系数便就是雪荷载标准值; 2。在设计建筑结构及屋面得承重构件时，可按下列规定采纳积雪得分布情况：（1)屋面板与檩条按积雪不均匀分布得最不利情况采纳； （2)屋架与拱壳可分别按积雪全跨均匀分布情况、不均匀分布得情况与半跨得均匀分布得情况采纳；(３）框架与柱可按积雪全跨得均匀分布情况采纳。风荷载门式刚架得风荷载体型系数，可以按《建筑结构荷载法律规范》(Ｇ B ５０ 009—２ 012）取值，也可按《门式刚架轻型房屋钢结构技术规程》(Ｃ E Ｃ S1 ０ 2：200 ２,2025 版）.请注意以下事项: 1.基本风压应按荷载法律规范附录 E、４ 中附表 E、5 给出得 5 ０ 年一遇得风压采纳,但不得小于 0、3 ｋ N／m2。 ２.并非所有门式刚架得体型系数都可以按 CECS,门规仅适用于：屋面坡度 α≤10，屋面平均高度≤１８ m,房屋高宽比≤1，且檐口高度≤房屋最小水平尺寸; 3.当柱脚铰接且刚架得 l/ｈ小于 2、3 与柱脚刚接且ｌ/h 小于 3、0, 采纳Ｇ B50 ００ 9—2025 规定得风荷载体型系数进行刚架设计偏于安全,而在其她...
