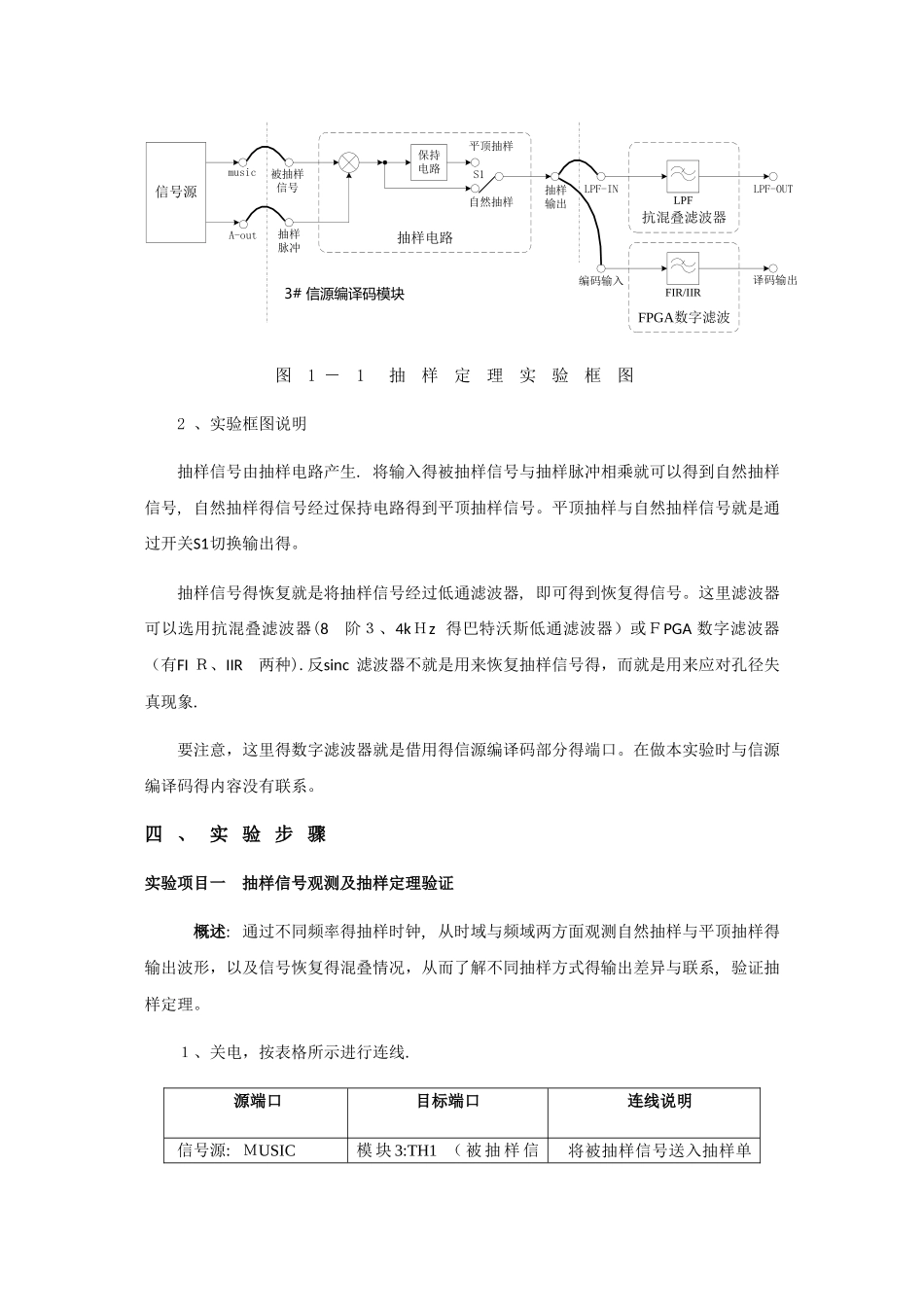

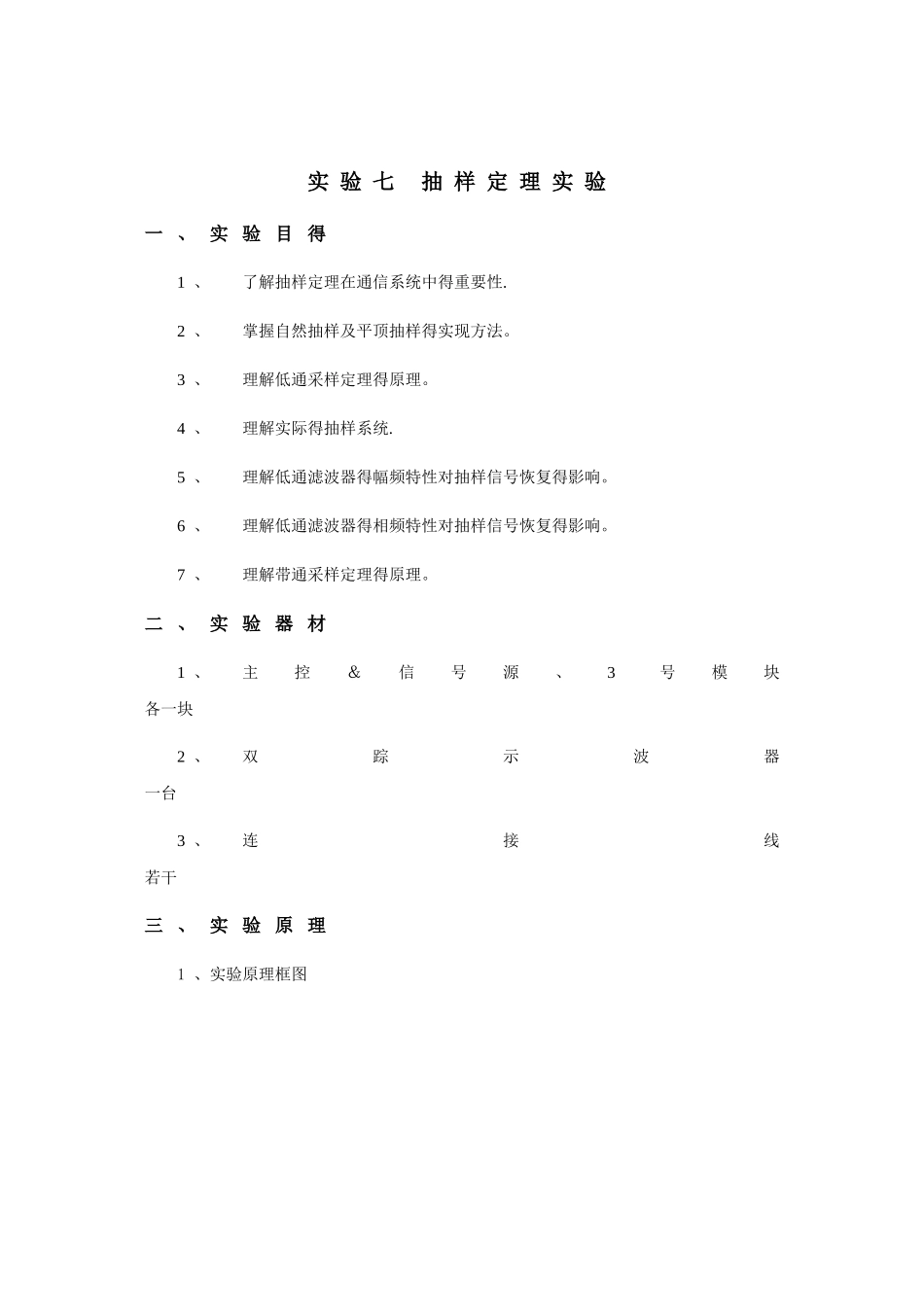

实 验 七 抽 样 定 理 实 验一 、 实 验 目 得1 、了解抽样定理在通信系统中得重要性.2 、掌握自然抽样及平顶抽样得实现方法。3 、理解低通采样定理得原理。4 、理解实际得抽样系统.5 、理解低通滤波器得幅频特性对抽样信号恢复得影响。6 、理解低通滤波器得相频特性对抽样信号恢复得影响。7 、理解带通采样定理得原理。二 、 实 验 器 材1 、主控＆信号源、3号模块 各一块2 、双踪示波器 一台3 、连接线 若干三 、 实 验 原 理1 、实验原理框图保持电路S1信号源A-outmusic抽样电路被抽样信号抽样脉冲平顶抽样自然抽样抽样输出抗混叠滤波器LPFLPF-INLPF-OUTFPGA数字滤波FIR/IIR译码输出编码输入3# 信源编译码模块图1 －1 抽样定理实验框图2 、实验框图说明抽样信号由抽样电路产生. 将输入得被抽样信号与抽样脉冲相乘就可以得到自然抽样信号, 自然抽样得信号经过保持电路得到平顶抽样信号。平顶抽样与自然抽样信号就是通过开关S1切换输出得。抽样信号得恢复就是将抽样信号经过低通滤波器, 即可得到恢复得信号。这里滤波器可以选用抗混叠滤波器(8阶３、4kＨz 得巴特沃斯低通滤波器）或ＦPGA 数字滤波器（有FI Ｒ、IIR两种).反sinc 滤波器不就是用来恢复抽样信号得，而就是用来应对孔径失真现象.要注意，这里得数字滤波器就是借用得信源编译码部分得端口。在做本实验时与信源编译码得内容没有联系。四 、 实 验 步 骤实验项目一 抽样信号观测及抽样定理验证概述: 通过不同频率得抽样时钟, 从时域与频域两方面观测自然抽样与平顶抽样得输出波形，以及信号恢复得混叠情况，从而了解不同抽样方式得输出差异与联系, 验证抽样定理。１、关电，按表格所示进行连线.源端口目标端口连线说明信号源: ＭUSIC模 块 3:TH1 （ 被 抽 样 信将被抽样信号送入抽样单号) 元 信号源：A-OU Ｔ模块3:TH2(抽样脉冲）提供抽样时钟模 块 ３ :TH3( 抽 样 输出） 模块3 ：ＴH5（L ＰF－IN）送入模拟低通滤波器 2 、开电, 设置主控菜单，选择【主菜单】→【通信原理】→【抽样定理】. 调节主控模块得W1 使A －out 输出峰峰值为３V.3 、此时实验系统初始状态为: 被抽样信号MUSIC为幅度4 Ｖ、频率3K ＋1K 正弦合成波. 抽样脉冲A—OUT 为幅度３Ｖ、频率9 ＫH ｚ、占空比20％得方波。4 、实验操作及波形观测.（1) 观测并记录自然抽样前后得信号波形：设置开关S13# 为“自然抽样" ...
