通信类程控交换实验指导书样本

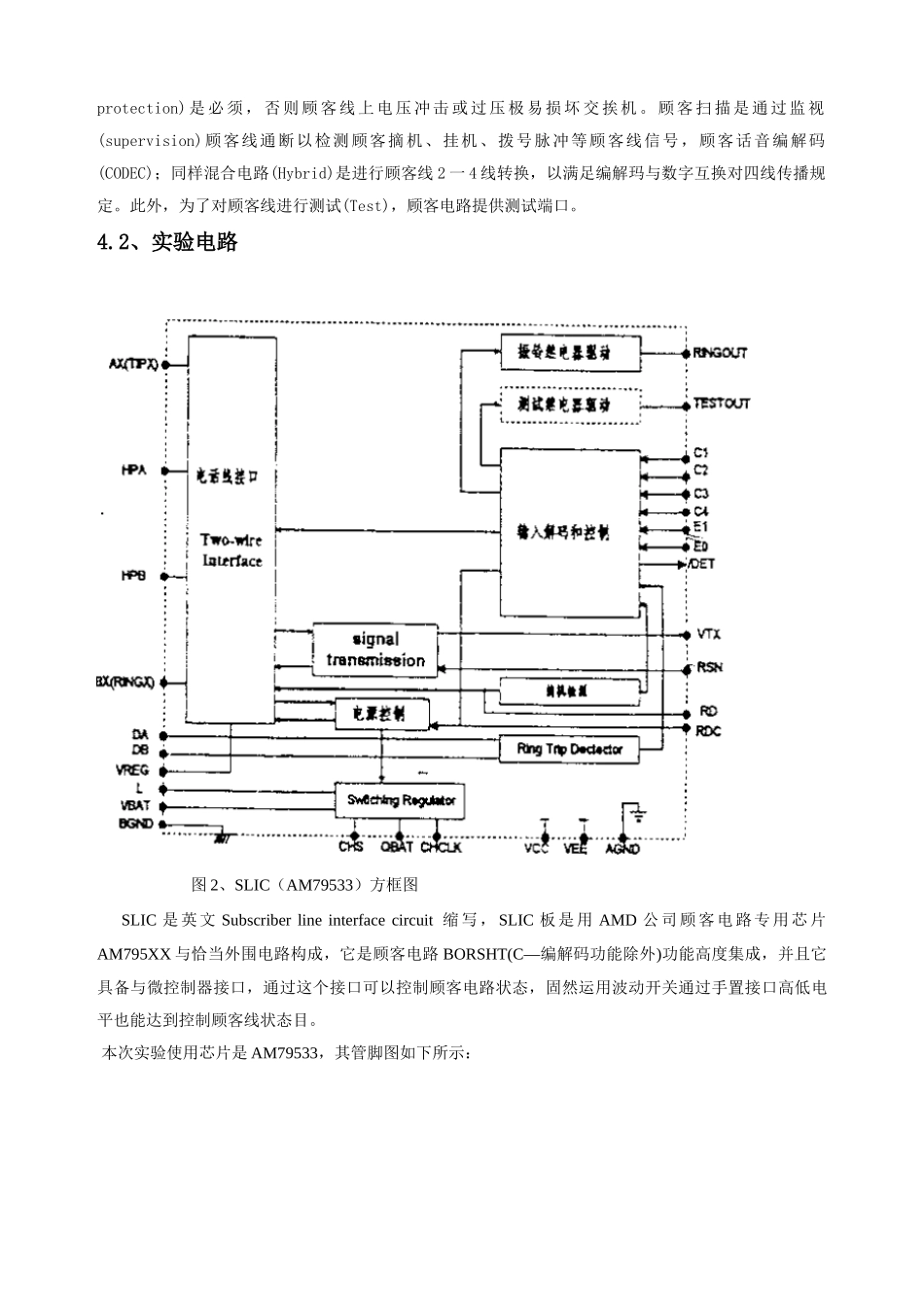

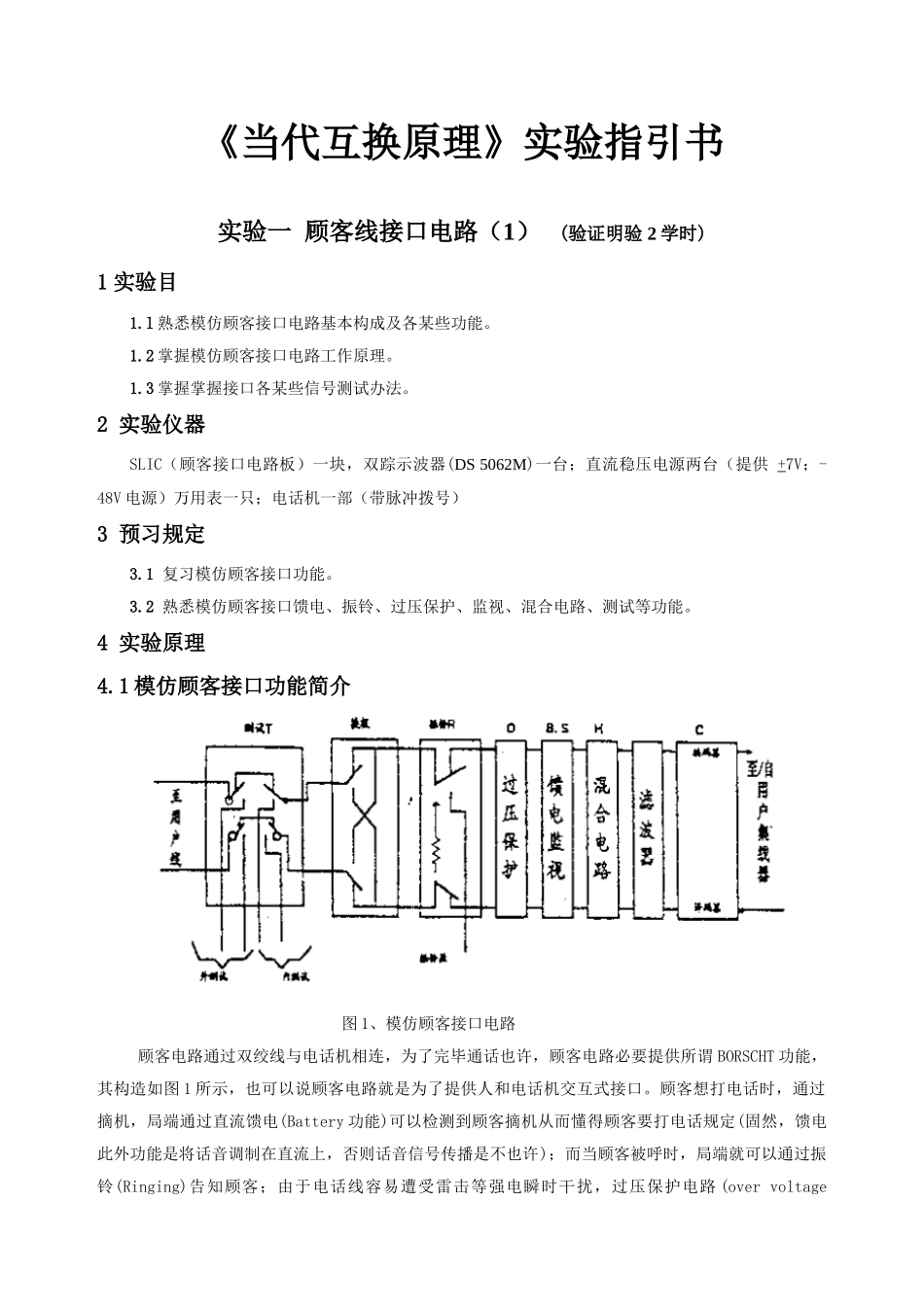

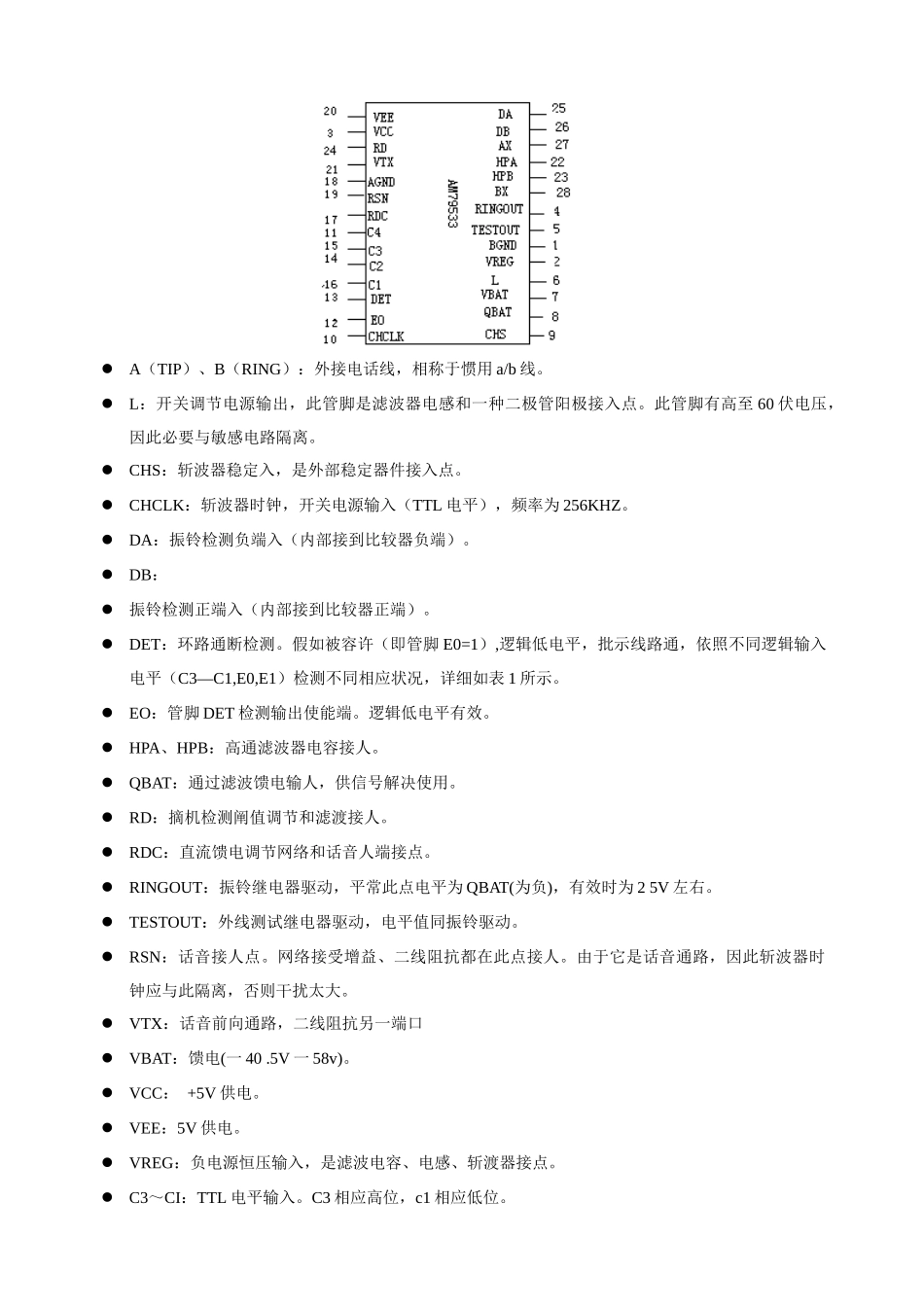

《当代互换原理》实验指引书实验一 顾客线接口电路（1） (验证明验 2 学时)1 实验目1.l 熟悉模仿顾客接口电路基本构成及各某些功能。1.2 掌握模仿顾客接口电路工作原理。1.3 掌握掌握接口各某些信号测试办法。2 实验仪器SLIC（顾客接口电路板）一块，双踪示波器(DS 5062M)一台；直流稳压电源两台（提供 +7V；-48V 电源）万用表一只；电话机一部（带脉冲拨号）3 预习规定3.1 复习模仿顾客接口功能。3.2 熟悉模仿顾客接口馈电、振铃、过压保护、监视、混合电路、测试等功能。4 实验原理4.1 模仿顾客接口功能简介 图 1、模仿顾客接口电路顾客电路通过双绞线与电话机相连，为了完毕通话也许，顾客电路必要提供所谓 BORSCHT 功能，其构造如图 1 所示，也可以说顾客电路就是为了提供人和电话机交互式接口。顾客想打电话时，通过摘机，局端通过直流馈电(Battery 功能)可以检测到顾客摘机从而懂得顾客要打电话规定(固然，馈电此外功能是将话音调制在直流上，否则话音信号传播是不也许)；而当顾客被呼时，局端就可以通过振铃(Ringing)告知顾客；由于电话线容易遭受雷击等强电瞬时干扰，过压保护电路 (over voltage protection) 是 必 须 ， 否 则 顾 客 线 上 电 压 冲 击 或 过 压 极 易 损 坏 交 挨 机 。 顾 客 扫 描 是 通 过 监 视(supervision)顾客线通断以检测顾客摘机、挂机、拨号脉冲等顾客线信号，顾客话音编解码(CODEC)；同样混合电路(Hybrid)是进行顾客线 2 一 4 线转换，以满足编解玛与数字互换对四线传播规定。此外，为了对顾客线进行测试(Test)，顾客电路提供测试端口。4.2、实验电路 图 2、SLIC（AM79533）方框图SLIC 是英文 Subscriber line interface circuit 缩写， SLIC 板是用 AMD 公司顾客电路专用芯片AM795XX 与恰当外围电路构成，它是顾客电路 BORSHT(C—编解码功能除外)功能高度集成，并且它具备与微控制器接口，通过这个接口可以控制顾客电路状态，固然运用波动开关通过手置接口高低电平也能达到控制顾客线状态目。 本次实验使用芯片是 AM79533，其管脚图如下所示：A（TIP）、B（RING）：外接电话线，相称于惯用 a/b 线。L：开关调节电源输出，此管脚是滤波器电感和一种二极管阳极接入点。此管脚有高至 60 伏电压，因此必要与敏感电路隔离。CHS：斩波器稳定入，是外部稳定器件接入点。CHCLK：斩波器时钟，开关电源输入（TTL 电平...
