通信系统实验指导通信原理实验指导书样本

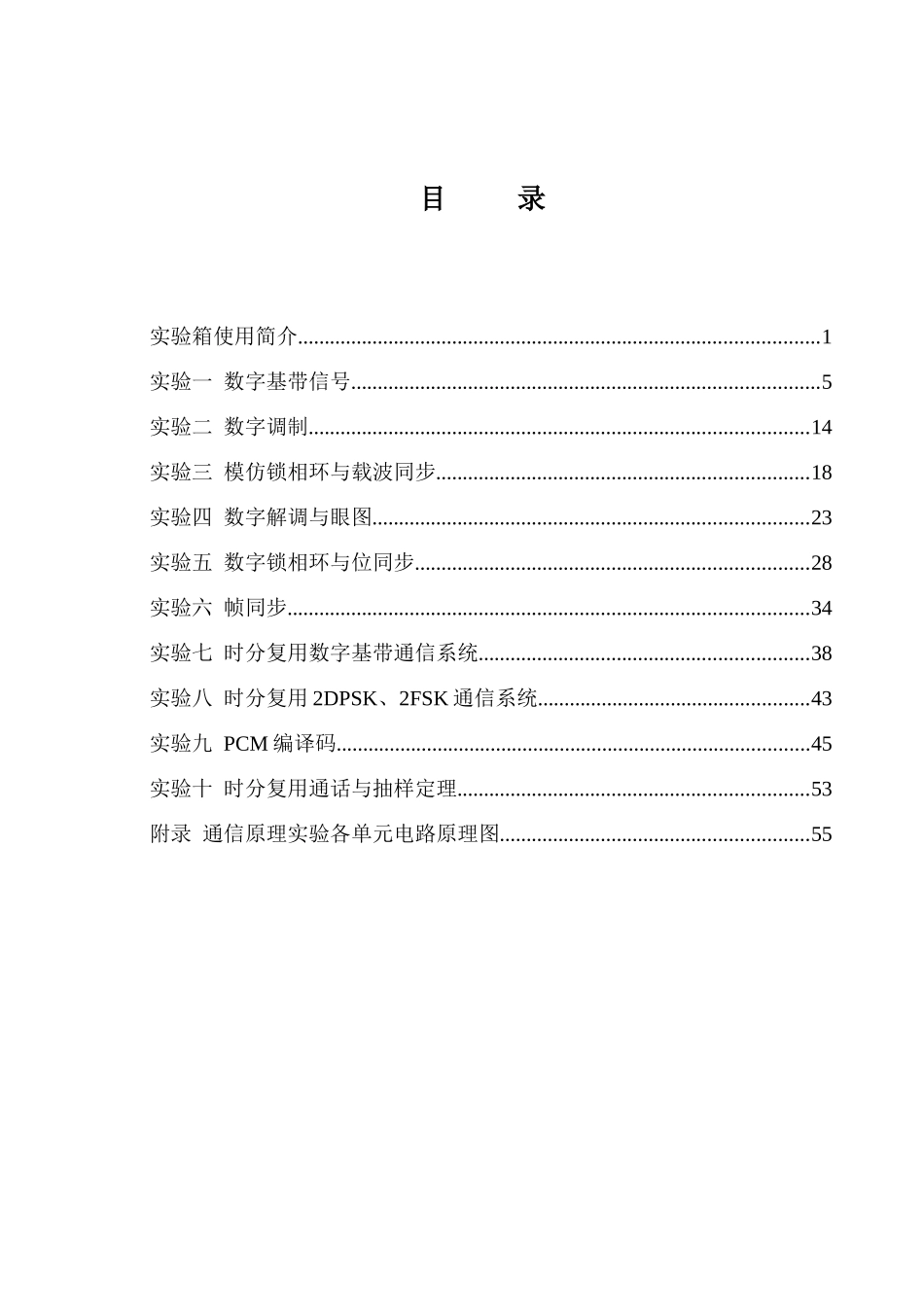

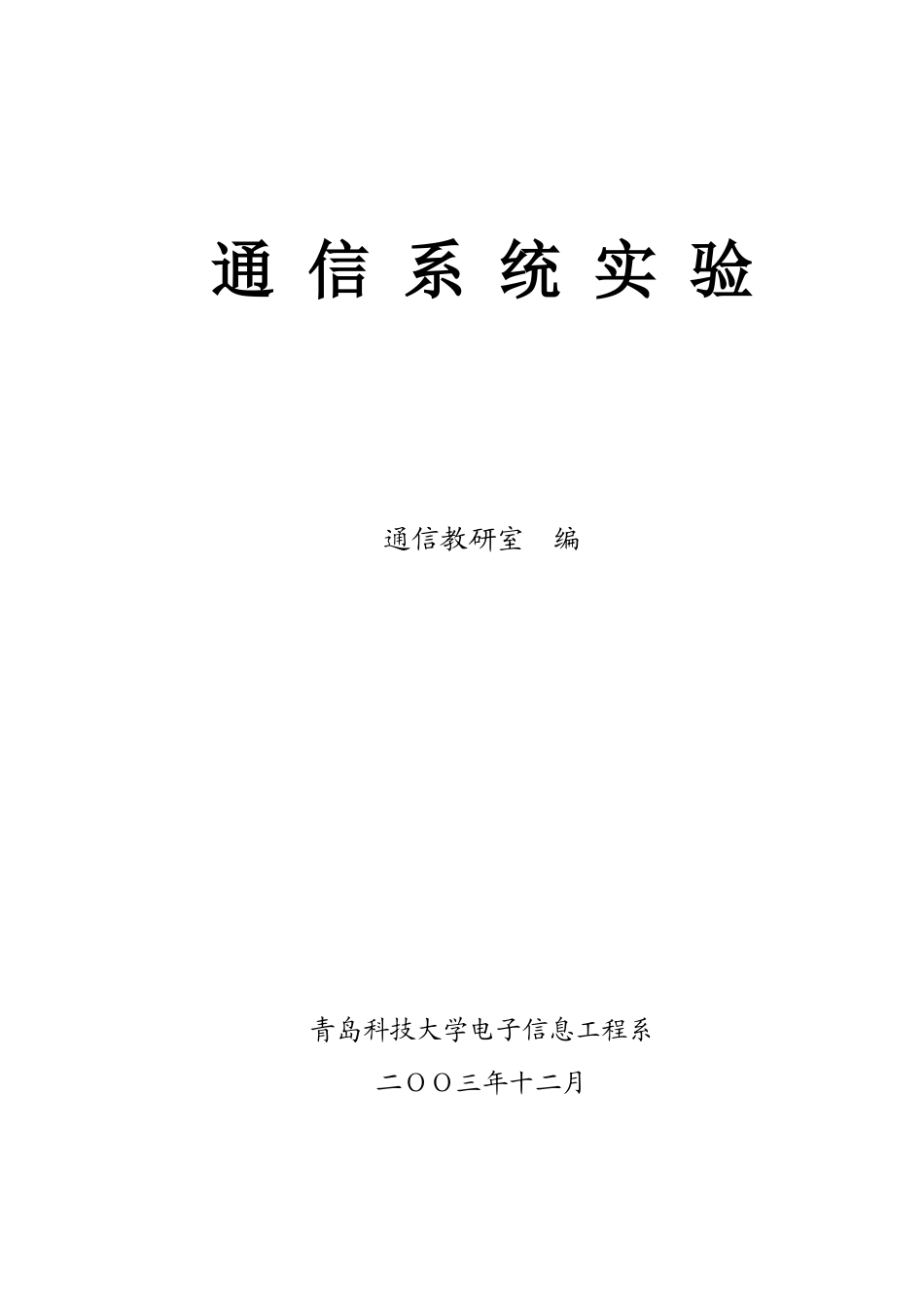

通 信 系 统 实 验通信教研室 编青岛科技大学电子信息工程系二ＯＯ三年十二月目 录实验箱使用简介..................................................................................................1实验一 数字基带信号........................................................................................5实验二 数字调制..............................................................................................14实验三 模仿锁相环与载波同步......................................................................18实验四 数字解调与眼图..................................................................................23实验五 数字锁相环与位同步..........................................................................28实验六 帧同步..................................................................................................34实验七 时分复用数字基带通信系统..............................................................38实验八 时分复用 2DPSK、2FSK 通信系统...................................................43实验九 PCM 编译码.........................................................................................45实验十 时分复用通话与抽样定理..................................................................53附录 通信原理实验各单元电路原理图..........................................................55实验箱使用简介为配合《通信原理》课程理论教学，咱们采购了华中科技大学(原华中理工大学)研制 TX-5 通信原理教学实验系统。当代通信涉及传播、复用、互换、网络等四大技术。《通信原理》课程重要简介传播及复用技术。本实验系统涵盖了数字频带传播重要内容及时分复用技术 ,其设计思路是如下图所示两路 PCM/2DPSK 数字电话系统。图中 STA、STB 分别为发端两路模仿话音信号，BS 为时钟信号，SLA、SLB 为抽样信号，F 为帧同步码，AK 为绝对码，BK 为相对码。在收端 CP 为位同步信号，FS 为帧同步信号，F1、F2为两个路同步信号，SRA、SRB 为两个 PCM 译码器输出模仿话音信号。图中发滤波器用来限制进入信道信号带宽，提高信道频带运用率。收滤波器用来滤除带外噪声并与发滤波器、信道相配合满足无码间...
