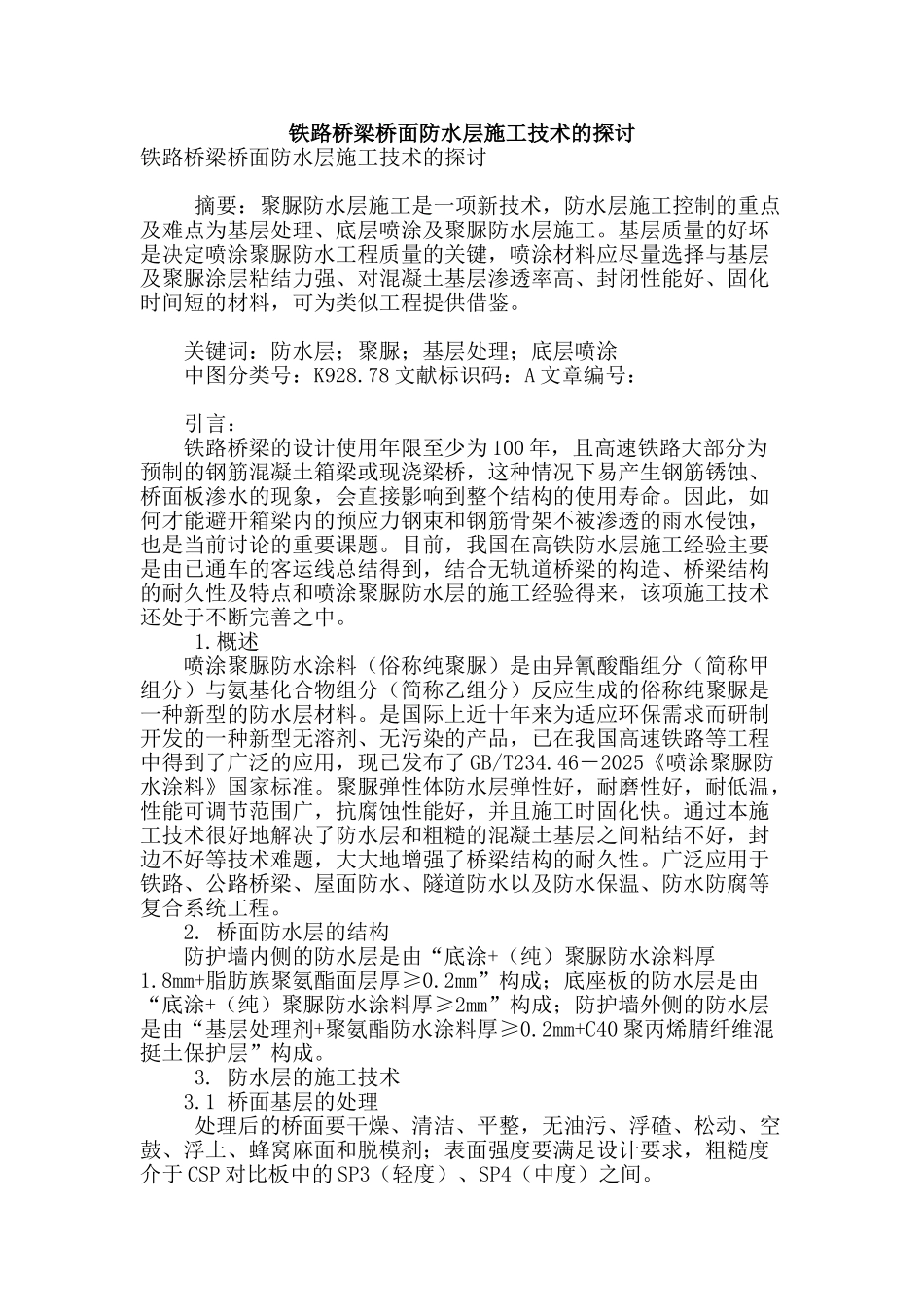

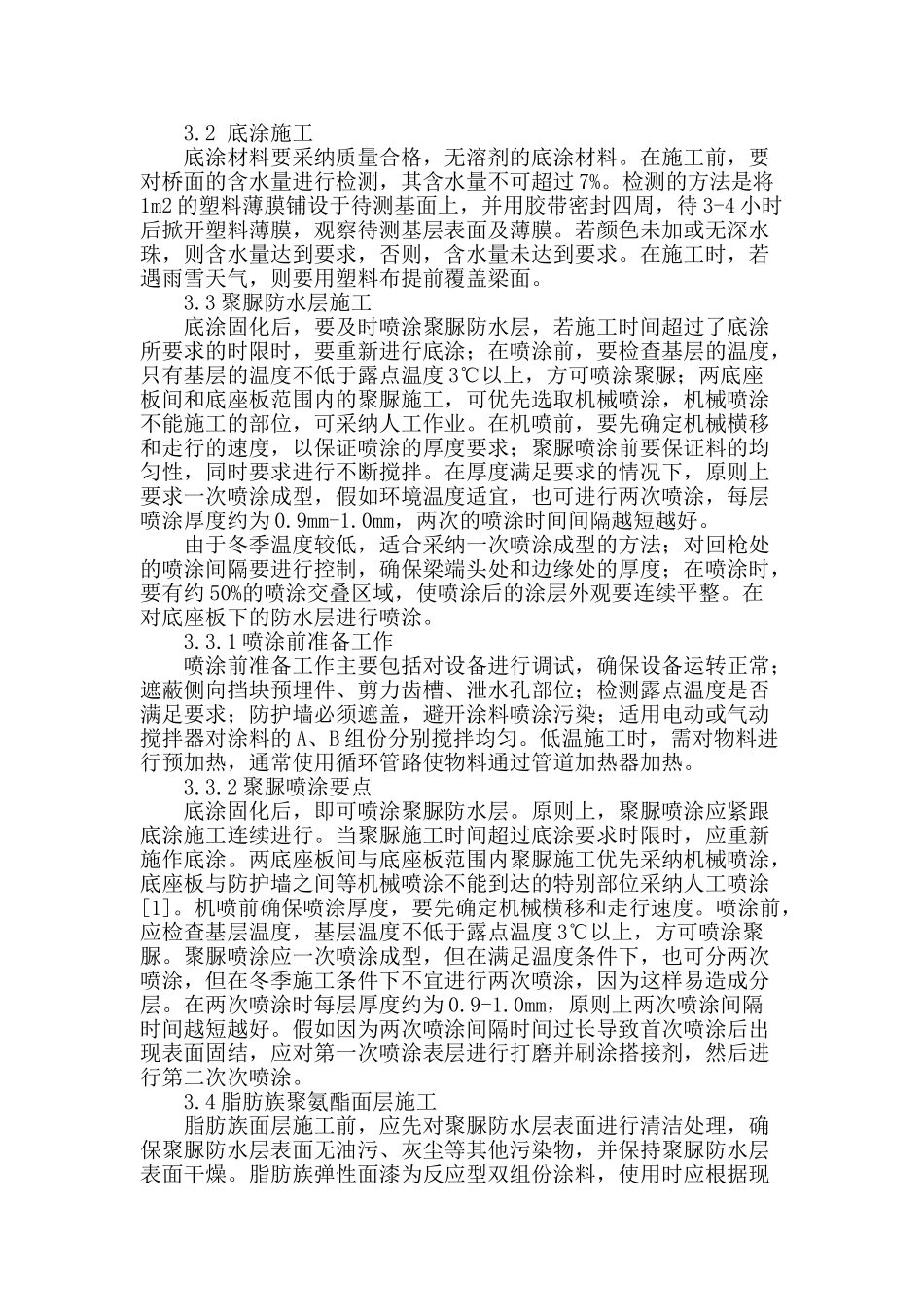

铁路桥梁桥面防水层施工技术的探讨铁路桥梁桥面防水层施工技术的探讨 摘要：聚脲防水层施工是一项新技术，防水层施工控制的重点及难点为基层处理、底层喷涂及聚脲防水层施工。基层质量的好坏是决定喷涂聚脲防水工程质量的关键，喷涂材料应尽量选择与基层及聚脲涂层粘结力强、对混凝土基层渗透率高、封闭性能好、固化时间短的材料，可为类似工程提供借鉴。 关键词：防水层；聚脲；基层处理；底层喷涂 中图分类号：K928.78 文献标识码：A 文章编号： 引言： 铁路桥梁的设计使用年限至少为 100 年，且高速铁路大部分为预制的钢筋混凝土箱梁或现浇梁桥，这种情况下易产生钢筋锈蚀、桥面板渗水的现象，会直接影响到整个结构的使用寿命。因此，如何才能避开箱梁内的预应力钢束和钢筋骨架不被渗透的雨水侵蚀，也是当前讨论的重要课题。目前，我国在高铁防水层施工经验主要是由已通车的客运线总结得到，结合无轨道桥梁的构造、桥梁结构的耐久性及特点和喷涂聚脲防水层的施工经验得来，该项施工技术还处于不断完善之中。 1.概述 喷涂聚脲防水涂料（俗称纯聚脲）是由异氰酸酯组分（简称甲组分）与氨基化合物组分（简称乙组分）反应生成的俗称纯聚脲是一种新型的防水层材料。是国际上近十年来为适应环保需求而研制开发的一种新型无溶剂、无污染的产品，已在我国高速铁路等工程中得到了广泛的应用，现已发布了 GB/T234.46－2025《喷涂聚脲防水涂料》国家标准。聚脲弹性体防水层弹性好，耐磨性好，耐低温，性能可调节范围广，抗腐蚀性能好，并且施工时固化快。通过本施工技术很好地解决了防水层和粗糙的混凝土基层之间粘结不好，封边不好等技术难题，大大地增强了桥梁结构的耐久性。广泛应用于铁路、公路桥梁、屋面防水、隧道防水以及防水保温、防水防腐等复合系统工程。 2. 桥面防水层的结构 防护墙内侧的防水层是由“底涂+（纯）聚脲防水涂料厚1.8mm+脂肪族聚氨酯面层厚≥0.2mm”构成；底座板的防水层是由“底涂+（纯）聚脲防水涂料厚≥2mm”构成；防护墙外侧的防水层是由“基层处理剂+聚氨酯防水涂料厚≥0.2mm+C40 聚丙烯腈纤维混挺土保护层”构成。 3. 防水层的施工技术 3.1 桥面基层的处理 处理后的桥面要干燥、清洁、平整，无油污、浮碴、松动、空鼓、浮土、蜂窝麻面和脱模剂；表面强度要满足设计要求，粗糙度介于 CSP 对比板中的 SP3（轻度）、SP4（中度）之间。 3.2 底涂施工 底涂材料要采纳质量合格，无溶剂的底涂材料。在...
