靖江市人民法院大楼安装工程

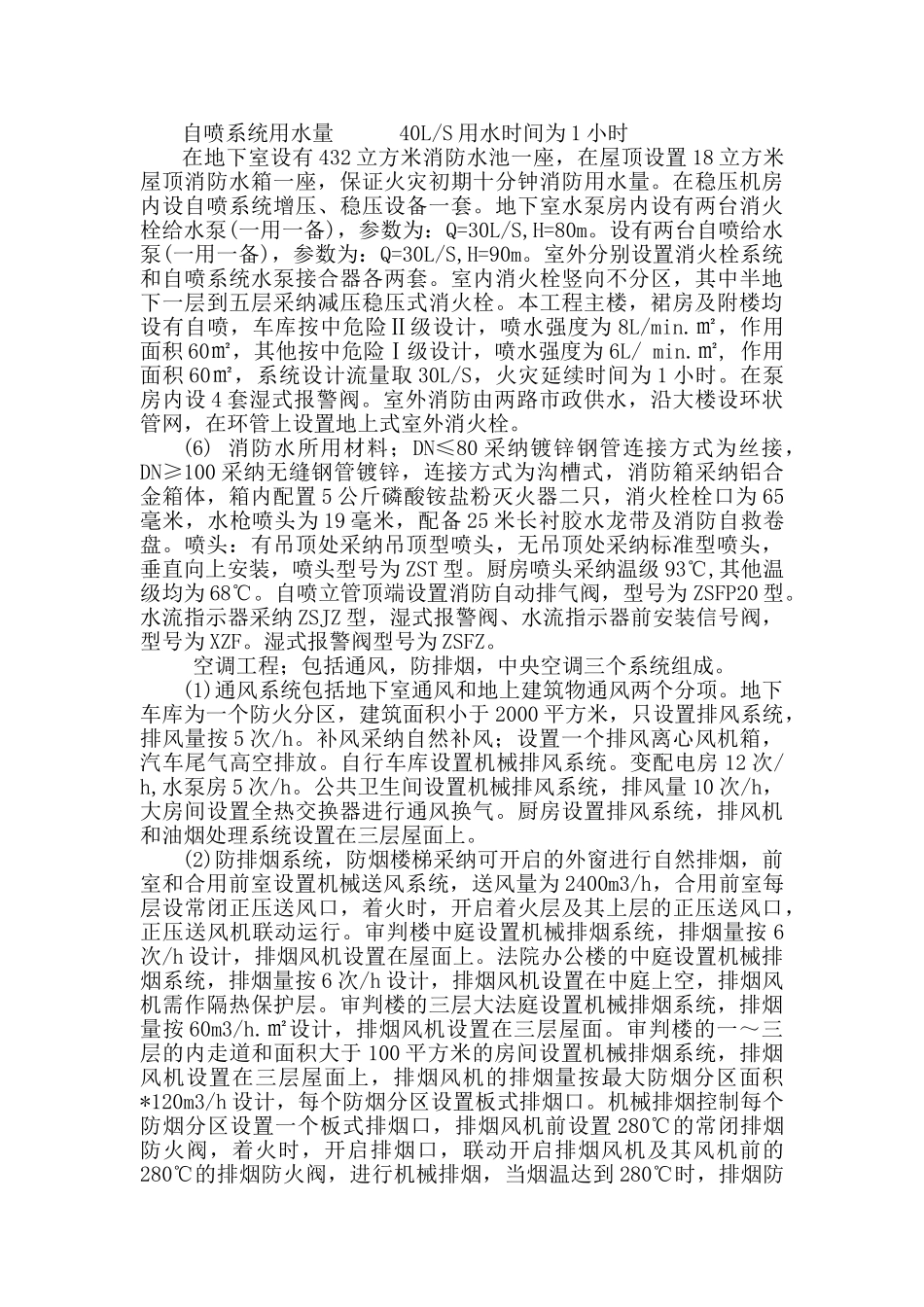

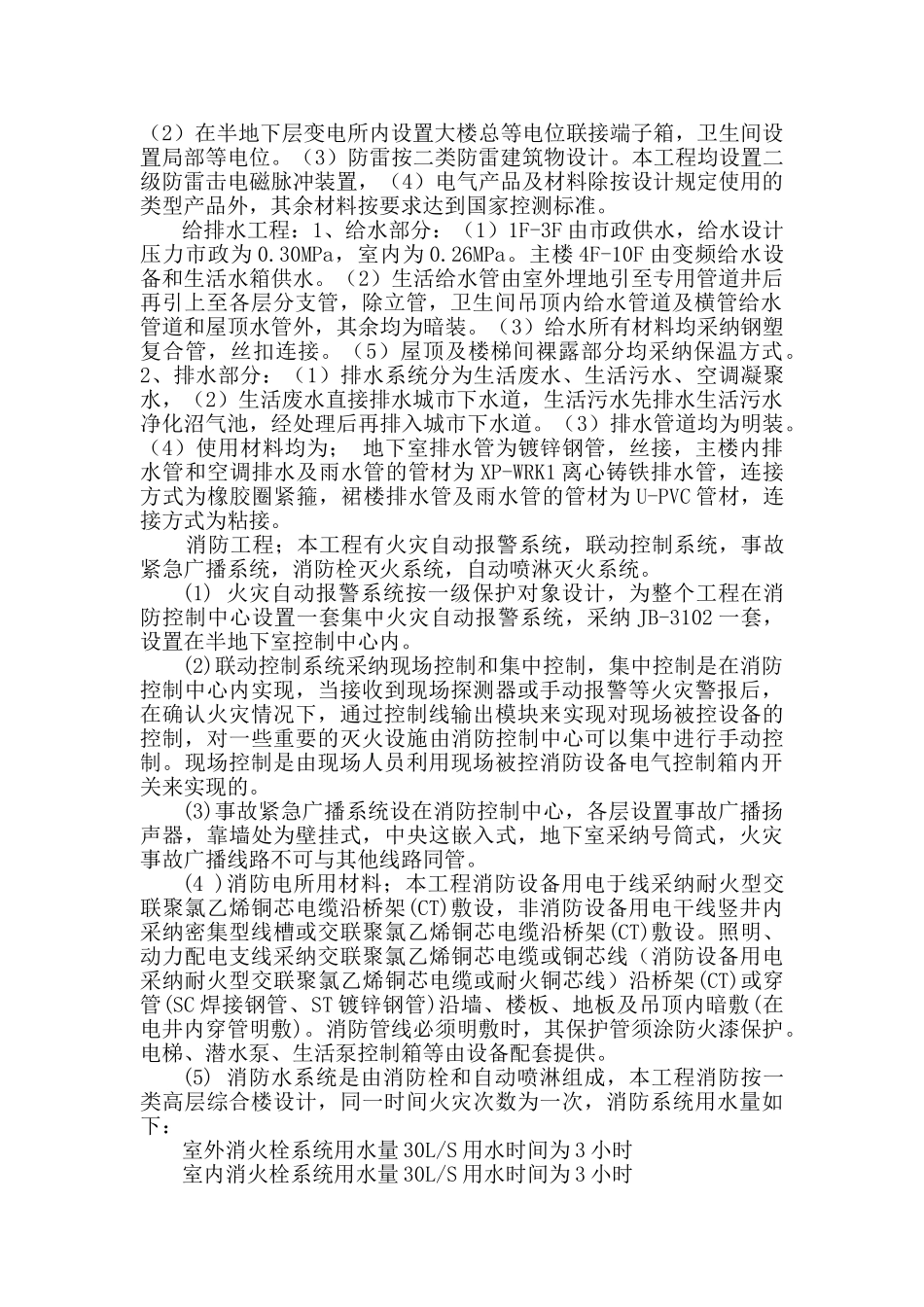

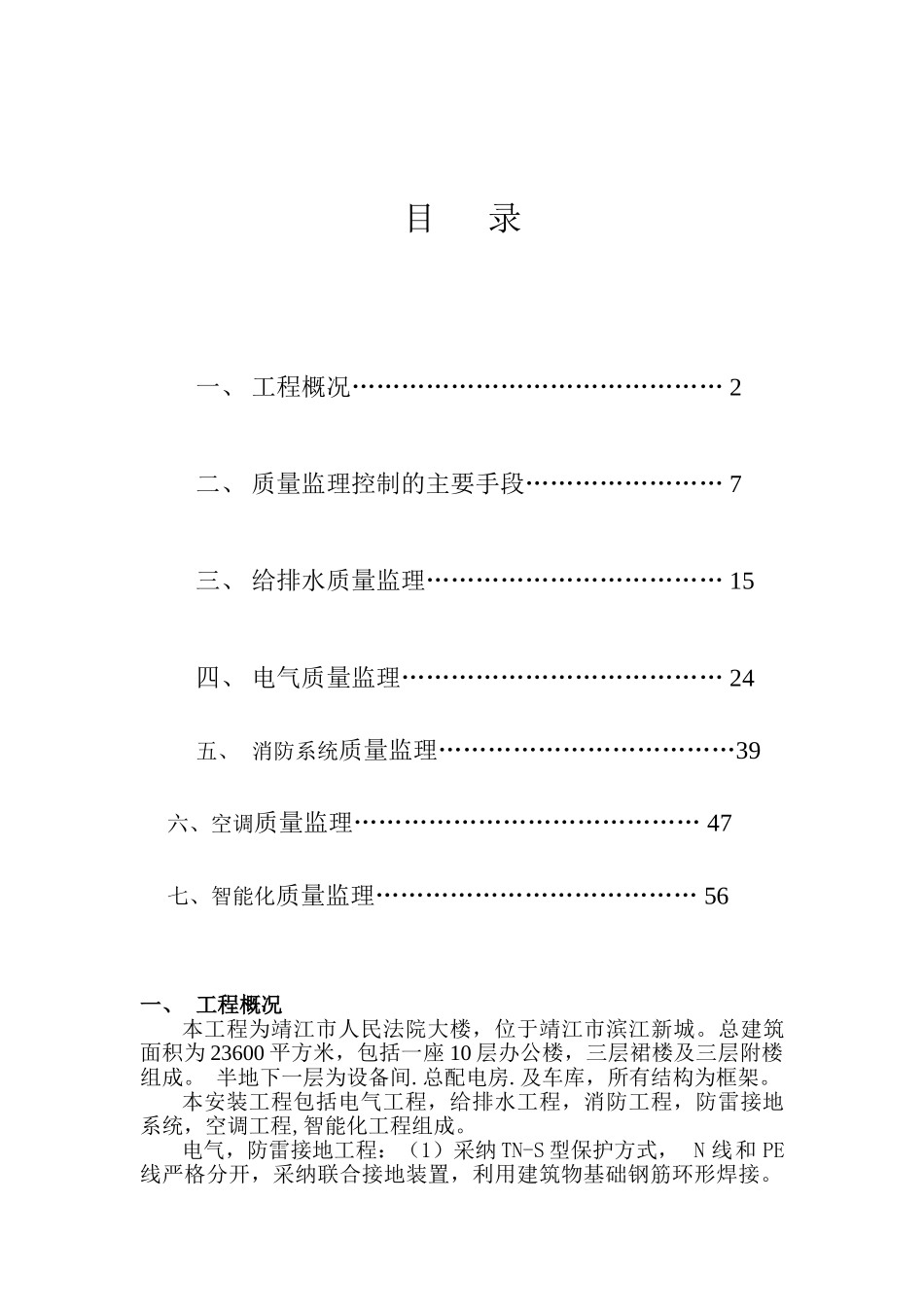

目 录一、 工程概况……………………………………… 2二、 质量监理控制的主要手段…………………… 7三、 给排水质量监理……………………………… 15四、 电气质量监理………………………………… 24五、 消防系统质量监理………………………………39 六、空调质量监理…………………………………… 47 七、智能化质量监理………………………………… 56一、 工程概况本工程为靖江市人民法院大楼，位于靖江市滨江新城。总建筑面积为 23600 平方米，包括一座 10 层办公楼，三层裙楼及三层附楼组成。 半地下一层为设备间.总配电房.及车库，所有结构为框架。 本安装工程包括电气工程，给排水工程，消防工程，防雷接地系统，空调工程,智能化工程组成。电气，防雷接地工程：（1）采纳 TN-S 型保护方式， N 线和 PE线严格分开，采纳联合接地装置，利用建筑物基础钢筋环形焊接。（2）在半地下层变电所内设置大楼总等电位联接端子箱，卫生间设置局部等电位。（3）防雷按二类防雷建筑物设计。本工程均设置二级防雷击电磁脉冲装置，（4）电气产品及材料除按设计规定使用的类型产品外，其余材料按要求达到国家控测标准。给排水工程：1、给水部分：（1）1F-3F 由市政供水，给水设计压力市政为 0.30MPa，室内为 0.26MPa。主楼 4F-10F 由变频给水设备和生活水箱供水。（2）生活给水管由室外埋地引至专用管道井后再引上至各层分支管，除立管，卫生间吊顶内给水管道及横管给水管道和屋顶水管外，其余均为暗装。（3）给水所有材料均采纳钢塑复合管，丝扣连接。（5）屋顶及楼梯间裸露部分均采纳保温方式。2、排水部分：（1）排水系统分为生活废水、生活污水、空调凝聚水，（2）生活废水直接排水城市下水道，生活污水先排水生活污水净化沼气池，经处理后再排入城市下水道。（3）排水管道均为明装。（4）使用材料均为； 地下室排水管为镀锌钢管，丝接，主楼内排水管和空调排水及雨水管的管材为 XP-WRK1 离心铸铁排水管，连接方式为橡胶圈紧箍，裙楼排水管及雨水管的管材为 U-PVC 管材，连接方式为粘接。 消防工程；本工程有火灾自动报警系统，联动控制系统，事故紧急广播系统，消防栓灭火系统，自动喷淋灭火系统。(1) 火灾自动报警系统按一级保护对象设计，为整个工程在消防控制中心设置一套集中火灾自动报警系统，采纳 JB-3102 一套，设置在半地下室控制中心内。(2)联动控制系统采纳现场控制和集中控制，集中控制是在消防控...
