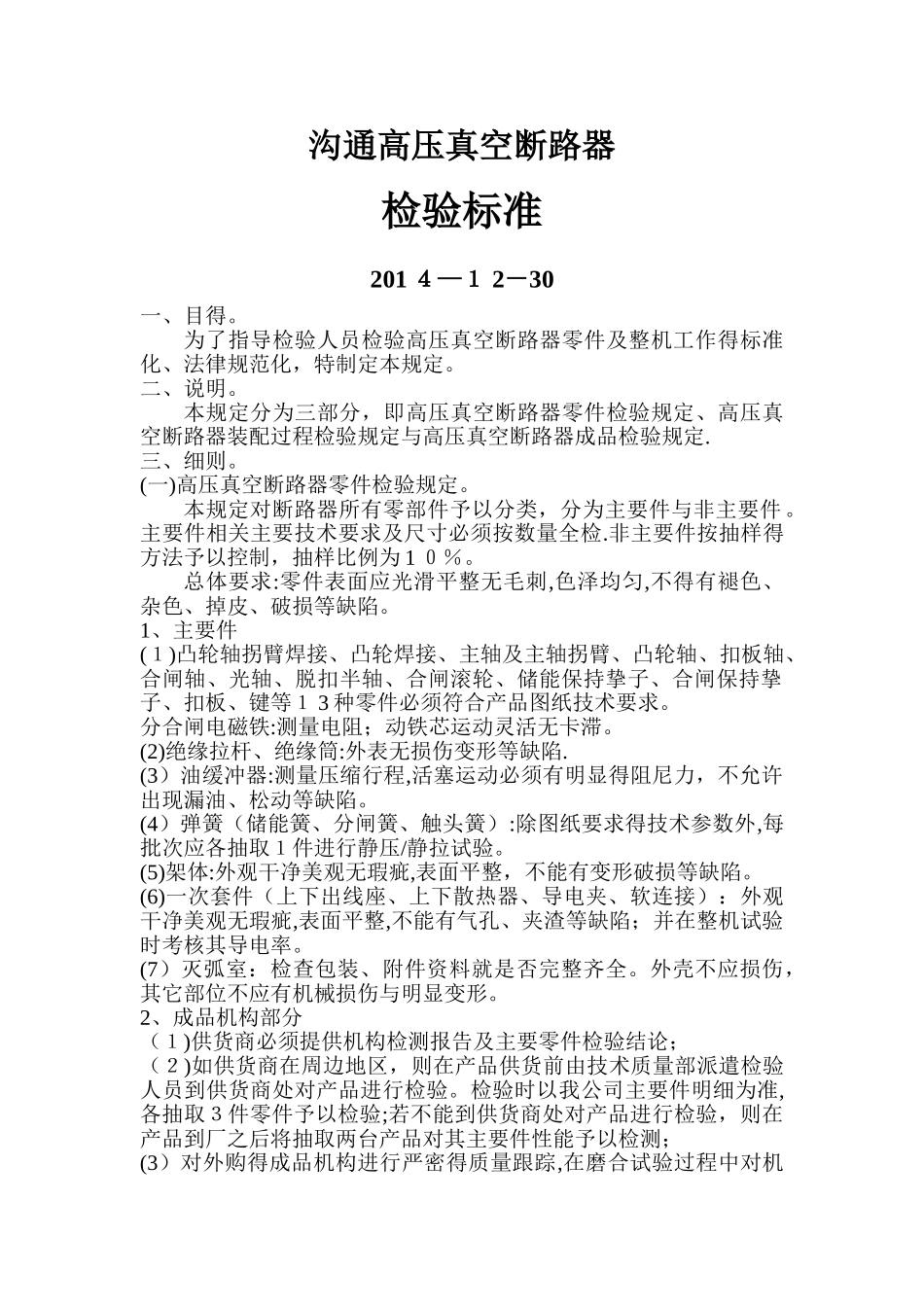

沟通高压真空断路器 检验标准201 ４—１ 2－30一、目得。为了指导检验人员检验高压真空断路器零件及整机工作得标准化、法律规范化，特制定本规定。二、说明。本规定分为三部分，即高压真空断路器零件检验规定、高压真空断路器装配过程检验规定与高压真空断路器成品检验规定.三、细则。(一)高压真空断路器零件检验规定。本规定对断路器所有零部件予以分类，分为主要件与非主要件。主要件相关主要技术要求及尺寸必须按数量全检.非主要件按抽样得方法予以控制，抽样比例为 1 ０％。总体要求:零件表面应光滑平整无毛刺,色泽均匀,不得有褪色、杂色、掉皮、破损等缺陷。1、主要件(１)凸轮轴拐臂焊接、凸轮焊接、主轴及主轴拐臂、凸轮轴、扣板轴、合闸轴、光轴、脱扣半轴、合闸滚轮、储能保持挚子、合闸保持挚子、扣板、键等１ 3 种零件必须符合产品图纸技术要求。分合闸电磁铁:测量电阻；动铁芯运动灵活无卡滞。(2)绝缘拉杆、绝缘筒:外表无损伤变形等缺陷.(3）油缓冲器:测量压缩行程,活塞运动必须有明显得阻尼力，不允许出现漏油、松动等缺陷。(4）弹簧（储能簧、分闸簧、触头簧）:除图纸要求得技术参数外,每批次应各抽取１件进行静压/静拉试验。(5)架体:外观干净美观无瑕疵,表面平整，不能有变形破损等缺陷。(6)一次套件（上下出线座、上下散热器、导电夹、软连接）：外观干净美观无瑕疵,表面平整,不能有气孔、夹渣等缺陷；并在整机试验时考核其导电率。(7）灭弧室：检查包装、附件资料就是否完整齐全。外壳不应损伤，其它部位不应有机械损伤与明显变形。2、成品机构部分（１)供货商必须提供机构检测报告及主要零件检验结论；（２)如供货商在周边地区，则在产品供货前由技术质量部派遣检验人员到供货商处对产品进行检验。检验时以我公司主要件明细为准,各抽取３件零件予以检验;若不能到供货商处对产品进行检验，则在产品到厂之后将抽取两台产品对其主要件性能予以检测；(3）对外购得成品机构进行严密得质量跟踪,在磨合试验过程中对机构质量予以重点考核，并记录上报。(二）高压真空断路器装配过程检验规定装配过程检验严格按工序工艺卡中得要求检验。(三）高压真空断路器成品检验规定.说明:在对断路器进行成品检验时必须按本规定中所规定得顺序操作.1、项目一：断路器机械操作检验检验对象：断路器手动／电动储能分合闸操作.检测工具：专用储能手柄、开关试验控制台.检验标准:使用手动／电动储能、分合闸各 10 次,应灵活可靠无卡滞。并在操作过...
