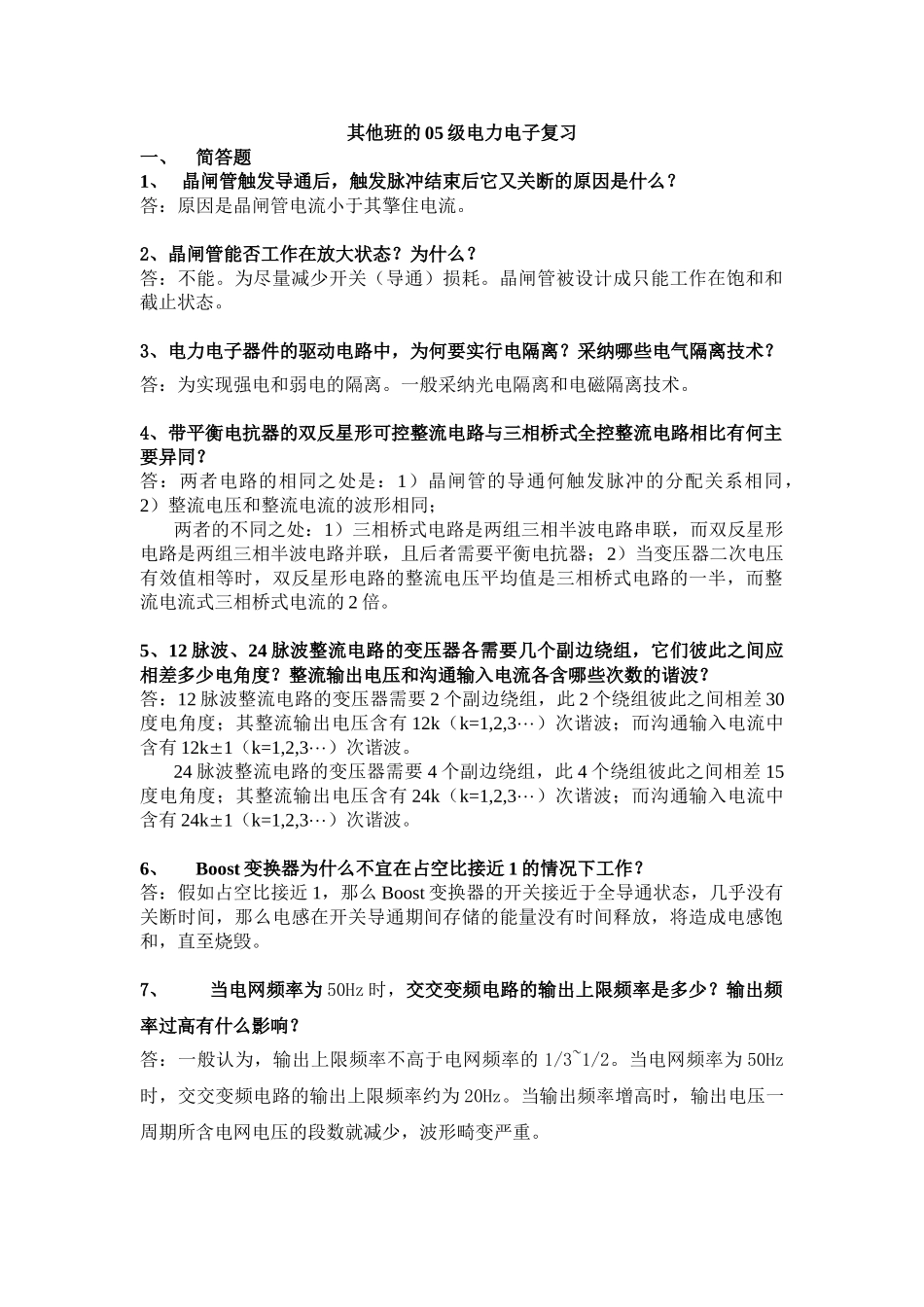

其他班的 05 级电力电子复习一、简答题1、 晶闸管触发导通后，触发脉冲结束后它又关断的原因是什么？答：原因是晶闸管电流小于其擎住电流。2、晶闸管能否工作在放大状态？为什么？答：不能。为尽量减少开关（导通）损耗。晶闸管被设计成只能工作在饱和和截止状态。 3、电力电子器件的驱动电路中，为何要实行电隔离？采纳哪些电气隔离技术？ 答：为实现强电和弱电的隔离。一般采纳光电隔离和电磁隔离技术。4、带平衡电抗器的双反星形可控整流电路与三相桥式全控整流电路相比有何主要异同？答：两者电路的相同之处是：1）晶闸管的导通何触发脉冲的分配关系相同，2）整流电压和整流电流的波形相同；两者的不同之处：1）三相桥式电路是两组三相半波电路串联，而双反星形电路是两组三相半波电路并联，且后者需要平衡电抗器；2）当变压器二次电压有效值相等时，双反星形电路的整流电压平均值是三相桥式电路的一半，而整流电流式三相桥式电流的 2 倍。5、12 脉波、24 脉波整流电路的变压器各需要几个副边绕组，它们彼此之间应相差多少电角度？整流输出电压和沟通输入电流各含哪些次数的谐波？答：12 脉波整流电路的变压器需要 2 个副边绕组，此 2 个绕组彼此之间相差 30度电角度；其整流输出电压含有 12k（k=1,2,3）次谐波；而沟通输入电流中含有 12k1（k=1,2,3）次谐波。24 脉波整流电路的变压器需要 4 个副边绕组，此 4 个绕组彼此之间相差 15度电角度；其整流输出电压含有 24k（k=1,2,3）次谐波；而沟通输入电流中含有 24k1（k=1,2,3）次谐波。6、Boost 变换器为什么不宜在占空比接近 1 的情况下工作？答：假如占空比接近 1，那么 Boost 变换器的开关接近于全导通状态，几乎没有关断时间，那么电感在开关导通期间存储的能量没有时间释放，将造成电感饱和，直至烧毁。7、当电网频率为 50Hz 时，交交变频电路的输出上限频率是多少？输出频率过高有什么影响？答：一般认为，输出上限频率不高于电网频率的 1/3~1/2。当电网频率为 50Hz时，交交变频电路的输出上限频率约为 20Hz。当输出频率增高时，输出电压一周期所含电网电压的段数就减少，波形畸变严重。8、电压型逆变电路中，电阻性负载和电感性负载对输出电压、电流有何影响？电路结构有哪些变化？答：电阻性负载时，输出电压和电流同相位，波形相似，均为正负矩形波。电感性负载时，输出电压为正负矩形波，输出电流近似为正弦波，相位滞后于输出电压...
