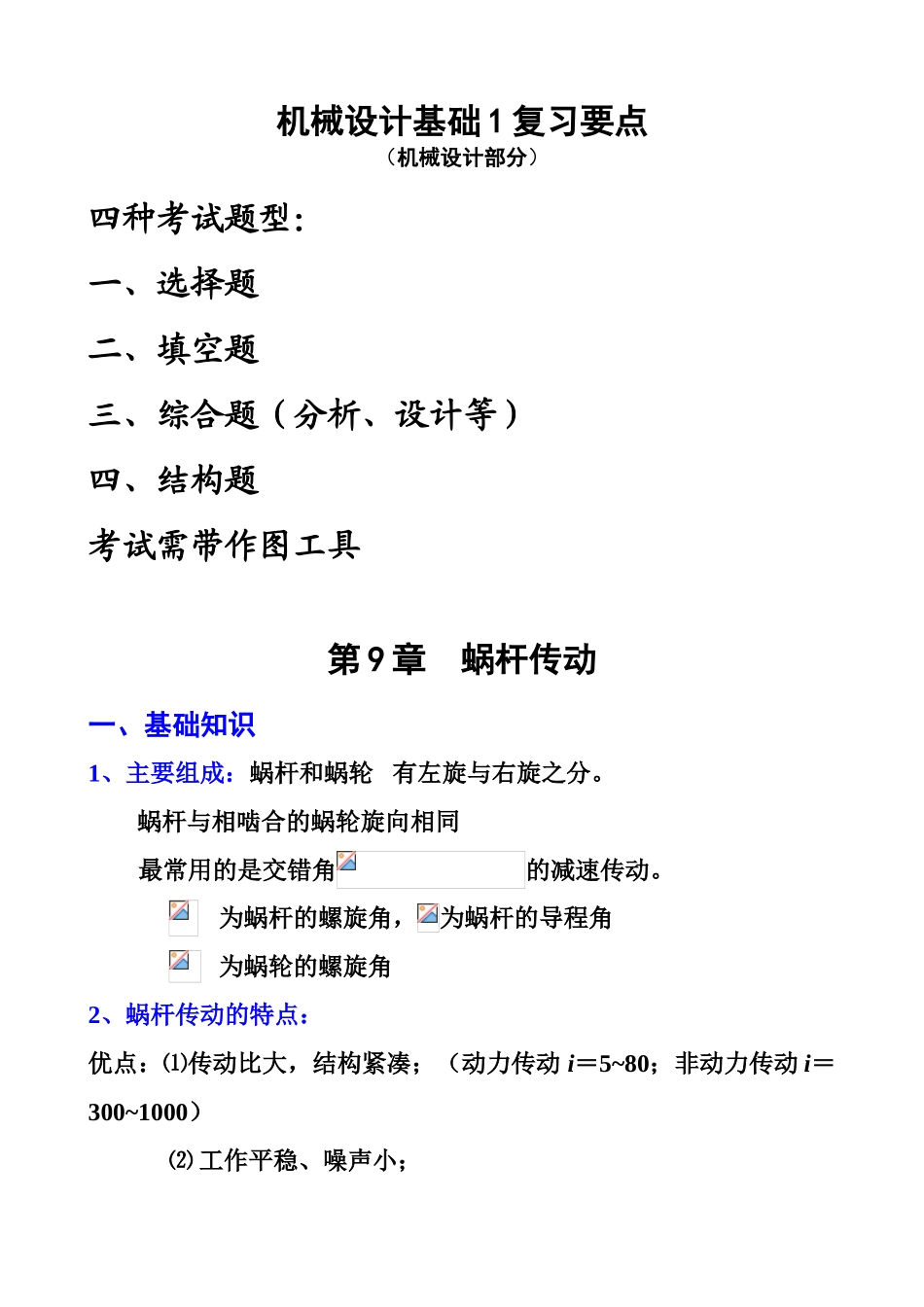

机械设计基础 1 复习要点（机械设计部分）四种考试题型：一、选择题二、填空题三、综合题（分析、设计等）四、结构题考试需带作图工具第 9 章 蜗杆传动一、基础知识1、主要组成：蜗杆和蜗轮 有左旋与右旋之分。蜗杆与相啮合的蜗轮旋向相同最常用的是交错角的减速传动。 为蜗杆的螺旋角，为蜗杆的导程角 为蜗轮的螺旋角2、蜗杆传动的特点：优点：⑴传动比大，结构紧凑；（动力传动 i＝5~80；非动力传动 i＝300~1000）⑵ 工作平稳、噪声小；⑶ 在一定条件下具有反行程自锁性。缺点：⑷传动效率低（具有自锁性时，小于 50%）；⑸ 成本较高，蜗轮齿圈需用有色金属制造。3、蜗杆传动的类型：圆柱蜗杆传动、环面蜗杆传动锥蜗杆传动。4、普通圆柱蜗杆传动普通圆柱蜗杆传动又可以分为下列几种类型：1. 阿基米德蜗杆（ZA 蜗杆）2. 渐开线蜗杆（ZI 蜗杆）3. 法向直廓蜗杆（ZN）4. 锥面包络圆柱蜗杆（ZK 蜗杆）二、普通圆柱蜗杆传动的主要参数在中间平面内，蜗杆传动相当于齿轮齿条的啮合传动。（1）模数和压力角在中间平面内， 取标准值 对于 ZA 蜗杆，轴向压力角为标准值（20°）对 于 ZI 、 ZN 和 ZK 三 种 蜗 杆 ， 法 向 压 力 角为 标 准 值（20°）（2）蜗杆的分度圆直径和蜗杆直径系数 于是有 m、为标准值，q 为导出值。（3）传动比 、蜗杆头数和蜗轮齿数 传动比为 蜗杆头数 蜗轮齿数 （4）蜗杆导程角（5）中心距三、蜗杆传动的失效形式、材料选择及结构1、啮合齿面间的相对滑动（图中的为蜗杆齿面相对于蜗轮齿面的速度）蜗轮与蜗杆啮合齿面间的相对滑动速度2、失效形式及设计准则蜗杆传动的主要失效形式：蜗轮齿面胶合、磨损和点蚀。通常只对蜗轮齿进行齿面接触疲劳强度计算和齿根弯曲疲劳强度计算。对闭式蜗杆传动，先按齿面接触疲劳强度进行设计；然后按齿根弯曲疲劳强度进行校核；还应进行热平衡计算。对开式蜗杆传动，只需按齿根弯曲疲劳强度进行设计。3、常用材料及其选择蜗杆材料通常采纳优质碳素钢或合金钢 常用的蜗轮材料：铸锡青铜，铸锡锌铅青铜，铸铝铁青铜灰铸铁 HT200、HT300四、普通圆柱蜗杆传动的承载能力计算1、蜗杆传动的受力分析及计算载荷与方向仍为“主反从同”三对作用力与反作用力的方向（蜗杆为主动）（1） 方向与蜗杆转向相反——主反（ 2） 方向与蜗轮转向相同——从同（ 3） 与的方向指向各自轴线2. 蜗杆传动的计算载荷 K 为载荷系数， 其中 ——使用系...
