1735米高支模方案解析

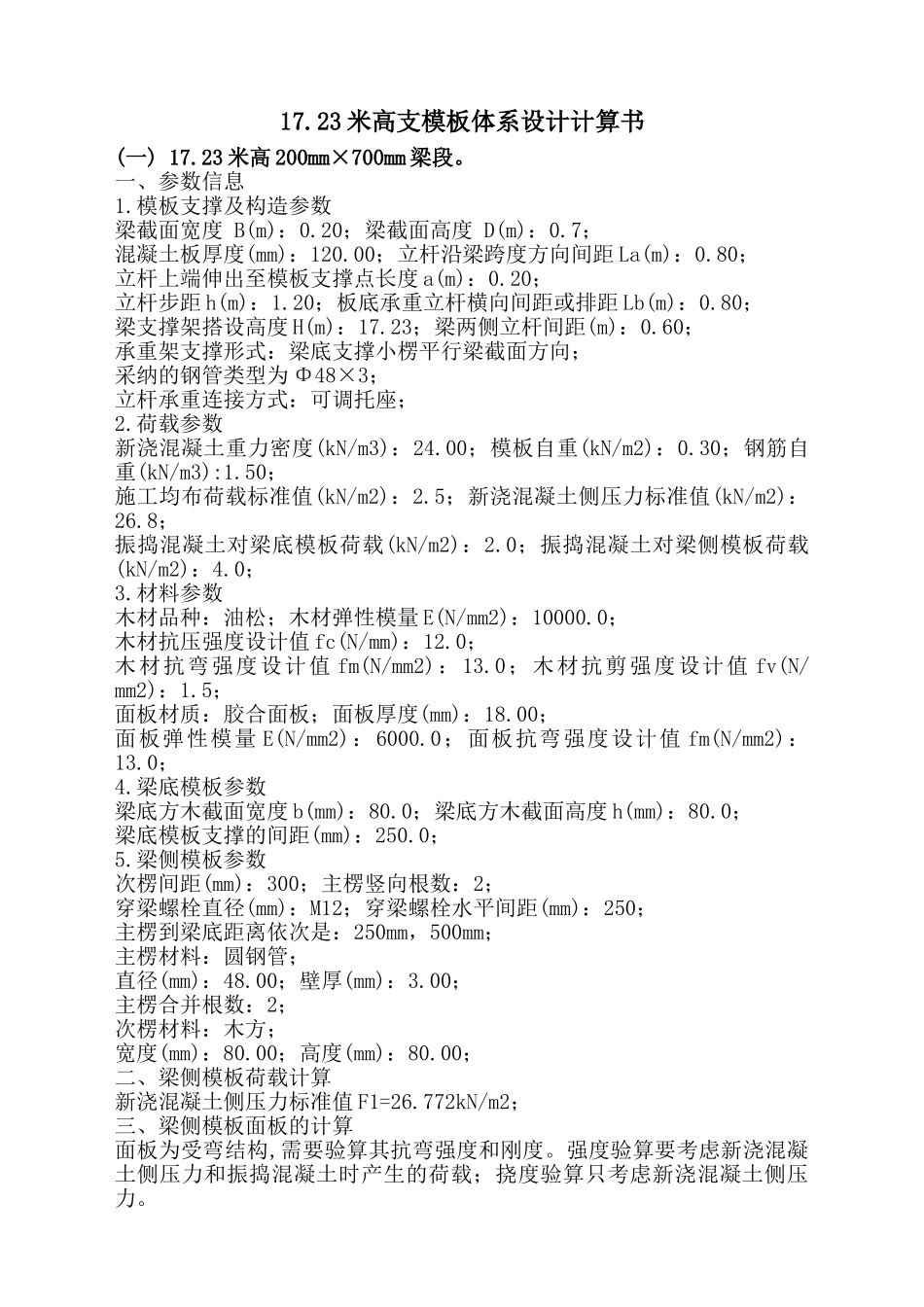

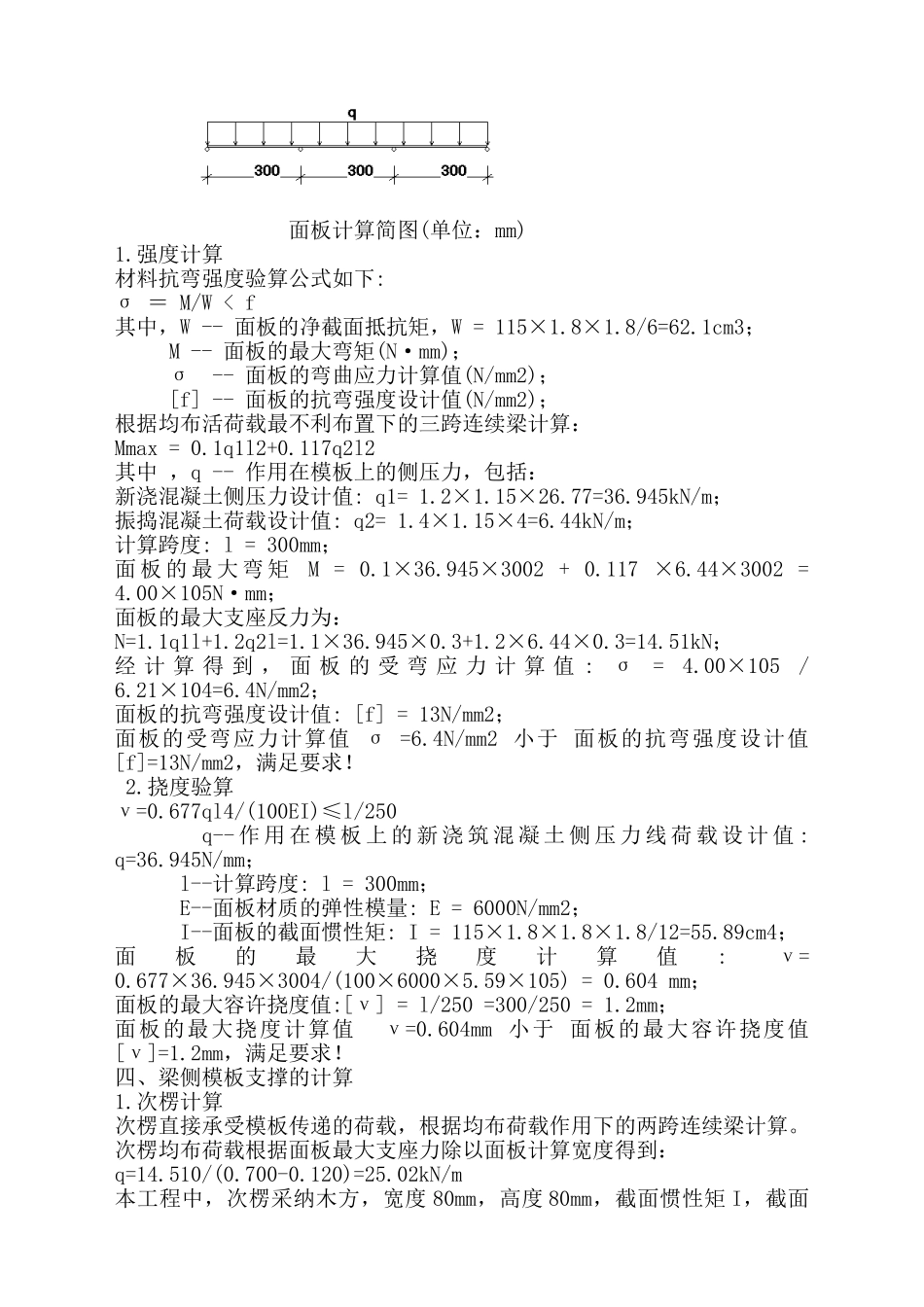

17.23 米高支模板体系设计计算书(一) 17.23 米高 200mm×700mm 梁段。一、参数信息1.模板支撑及构造参数梁截面宽度 B(m)：0.20；梁截面高度 D(m)：0.7；混凝土板厚度(mm)：120.00；立杆沿梁跨度方向间距 La(m)：0.80；立杆上端伸出至模板支撑点长度 a(m)：0.20；立杆步距 h(m)：1.20；板底承重立杆横向间距或排距 Lb(m)：0.80；梁支撑架搭设高度 H(m)：17.23；梁两侧立杆间距(m)：0.60；承重架支撑形式：梁底支撑小楞平行梁截面方向；采纳的钢管类型为 Φ48×3；立杆承重连接方式：可调托座；2.荷载参数新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.30；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2)：2.5；新浇混凝土侧压力标准值(kN/m2)：26.8；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3.材料参数木材品种：油松；木材弹性模量 E(N/mm2)：10000.0；木材抗压强度设计值 fc(N/mm)：12.0；木材抗弯强度设计值 fm(N/mm2)：13.0；木材抗剪强度设计值 fv(N/mm2)：1.5；面板材质：胶合面板；面板厚度(mm)：18.00；面板弹性模量 E(N/mm2)：6000.0；面板抗弯强度设计值 fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度 b(mm)：80.0；梁底方木截面高度 h(mm)：80.0；梁底模板支撑的间距(mm)：250.0；5.梁侧模板参数次楞间距(mm)：300；主楞竖向根数：2；穿梁螺栓直径(mm)：M12；穿梁螺栓水平间距(mm)：250；主楞到梁底距离依次是：250mm，500mm；主楞材料：圆钢管；直径(mm)：48.00；壁厚(mm)：3.00；主楞合并根数：2；次楞材料：木方；宽度(mm)：80.00；高度(mm)：80.00；二、梁侧模板荷载计算新浇混凝土侧压力标准值 F1=26.772kN/m2；三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和振捣混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。 面板计算简图(单位：mm)1.强度计算材料抗弯强度验算公式如下:σ ＝ M/W < f其中，W -- 面板的净截面抵抗矩，W = 115×1.8×1.8/6=62.1cm3； M -- 面板的最大弯矩(N·mm)； σ -- 面板的弯曲应力计算值(N/mm2)； [f] -- 面板的抗弯强度设计值(N/mm2)；根据均布活荷载最不利布置下的三跨连续梁计算：Mmax = 0.1q1l2+0.117q2l2其中 ，q -- 作用在模板上的侧压力，包括：新浇混凝土侧压力设计值: q1= 1.2×1.15×26.77=36.945kN/m；振捣混凝土荷载设计值...
