400厚板模板计算书

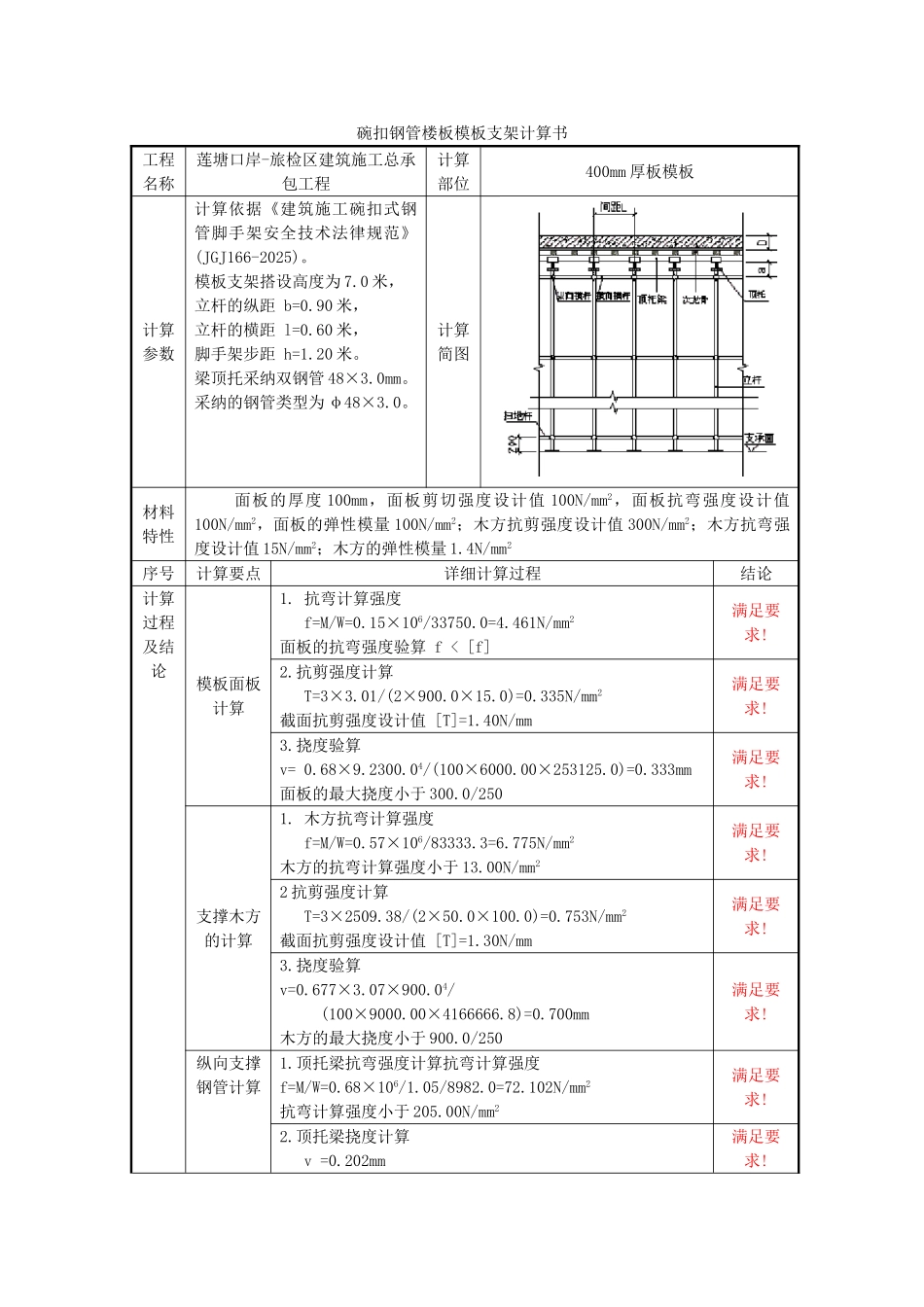

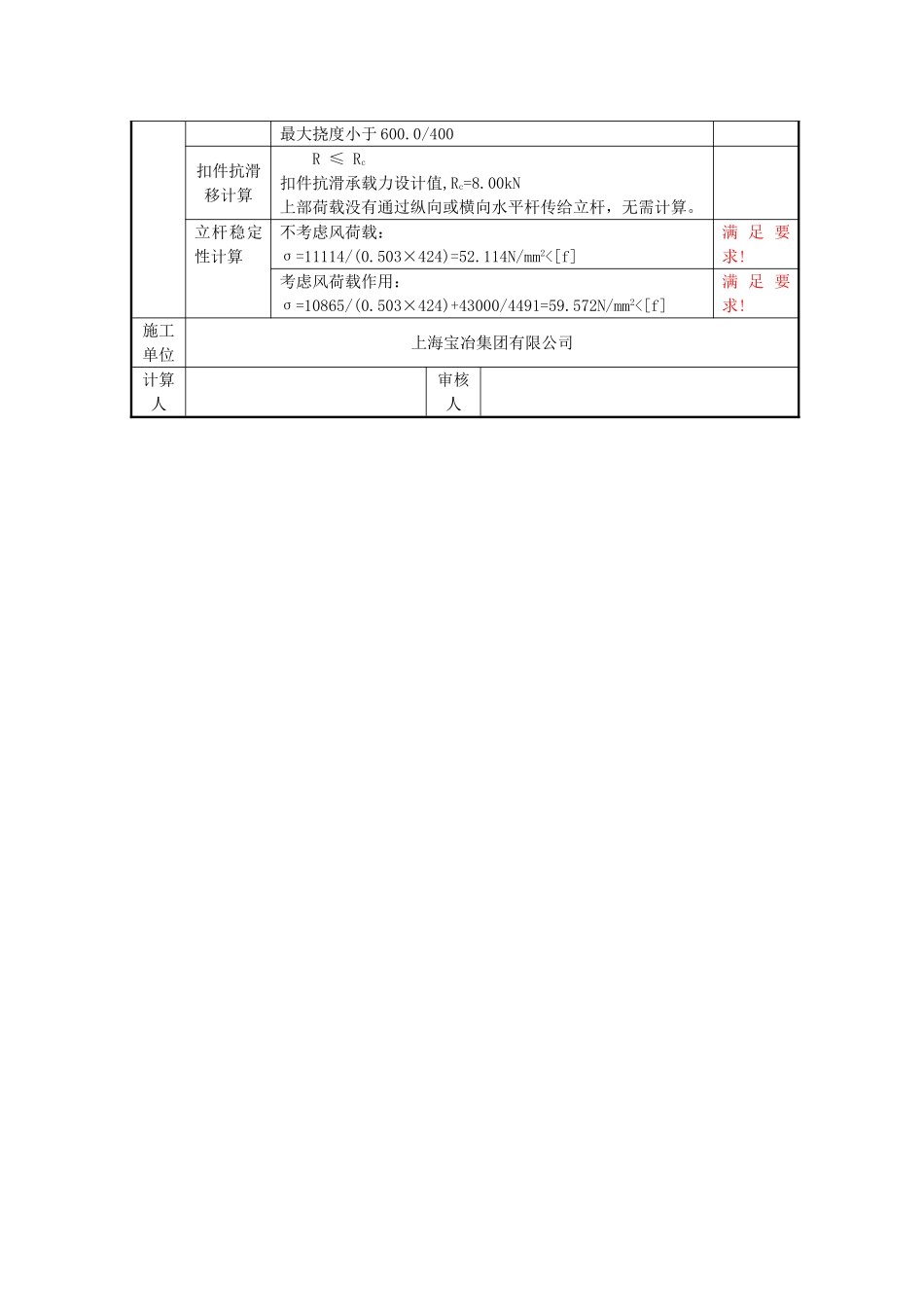

碗扣钢管楼板模板支架计算书工程名称莲塘口岸-旅检区建筑施工总承包工程计算部位400mm 厚板模板计算参数计算依据《建筑施工碗扣式钢管脚手架安全技术法律规范》(JGJ166-2025)。模板支架搭设高度为 7.0 米，立杆的纵距 b=0.90 米，立杆的横距 l=0.60 米，脚手架步距 h=1.20 米。梁顶托采纳双钢管 48×3.0mm。采纳的钢管类型为 φ48×3.0。计算简图材料特性 面板的厚度 100mm，面板剪切强度设计值 100N/mm2，面板抗弯强度设计值100N/mm2，面板的弹性模量 100N/mm2；木方抗剪强度设计值 300N/mm2；木方抗弯强度设计值 15N/mm2；木方的弹性模量 1.4N/mm2序号计算要点详细计算过程结论计算过程及结论模板面板计算1. 抗弯计算强度 f=M/W=0.15×106/33750.0=4.461N/mm2面板的抗弯强度验算 f < [f]满足要求!2.抗剪强度计算 T=3×3.01/(2×900.0×15.0)=0.335N/mm2截面抗剪强度设计值 [T]=1.40N/mm满足要求!3.挠度验算v= 0.68×9.2300.04/(100×6000.00×253125.0)=0.333mm面板的最大挠度小于 300.0/250满足要求!支撑木方的计算1. 木方抗弯计算强度 f=M/W=0.57×106/83333.3=6.775N/mm2木方的抗弯计算强度小于 13.00N/mm2满足要求!2 抗剪强度计算 T=3×2509.38/(2×50.0×100.0)=0.753N/mm2截面抗剪强度设计值 [T]=1.30N/mm满足要求!3.挠度验算v=0.677×3.07×900.04/ (100×9000.00×4166666.8)=0.700mm木方的最大挠度小于 900.0/250满足要求!纵向支撑钢管计算1.顶托梁抗弯强度计算抗弯计算强度 f=M/W=0.68×106/1.05/8982.0=72.102N/mm2抗弯计算强度小于 205.00N/mm2满足要求!2.顶托梁挠度计算 v =0.202mm满足要求!最大挠度小于 600.0/400扣件抗滑移计算 R ≤ Rc扣件抗滑承载力设计值,Rc=8.00kN上部荷载没有通过纵向或横向水平杆传给立杆，无需计算。立杆稳定性计算不考虑风荷载：σ=11114/(0.503×424)=52.114N/mm2<[f]满 足 要求!考虑风荷载作用：σ=10865/(0.503×424)+43000/4491=59.572N/mm2<[f]满 足 要求!施工单位上海宝冶集团有限公司计算人审核人
