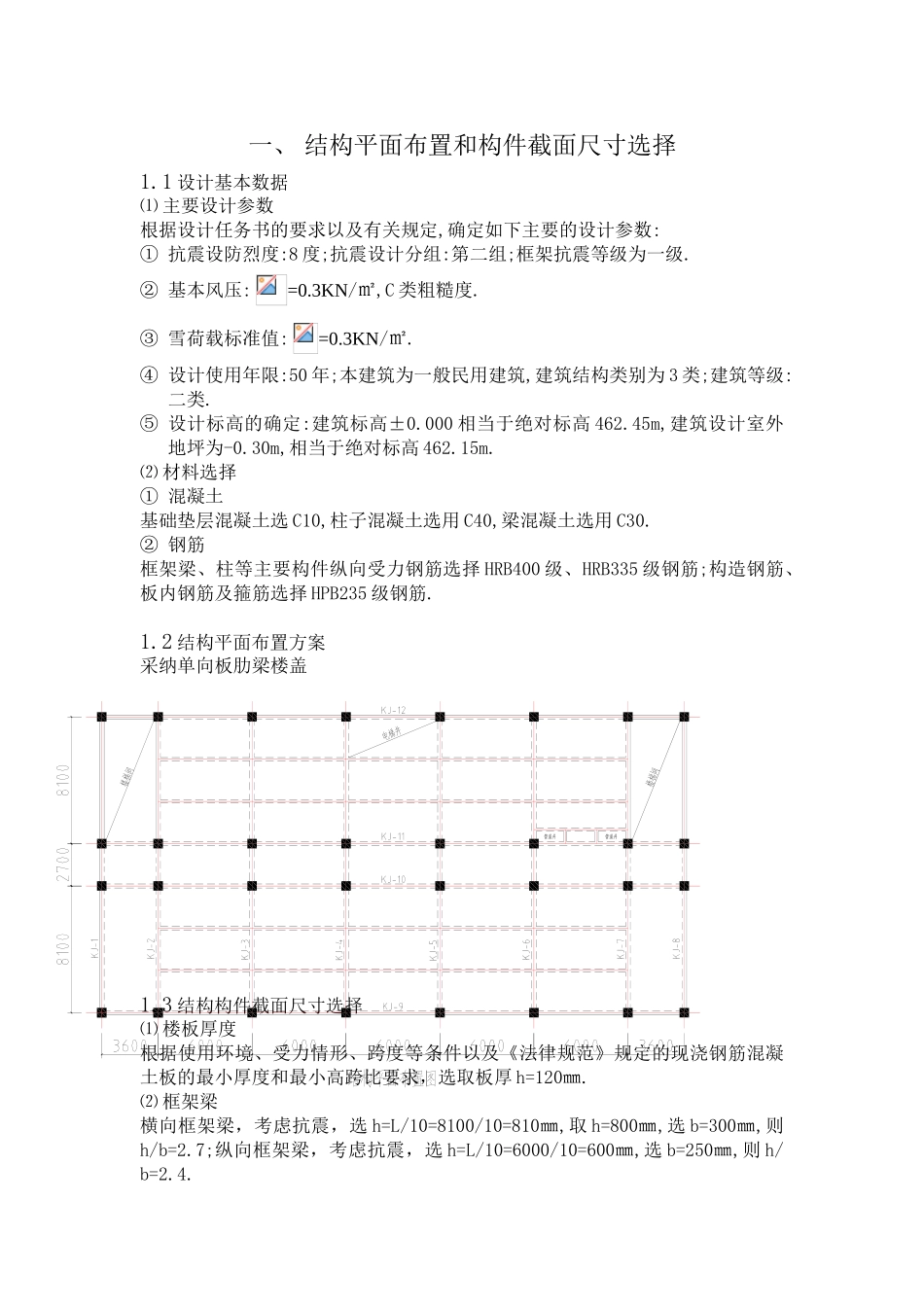

一、 结构平面布置和构件截面尺寸选择1.1 设计基本数据⑴ 主要设计参数根据设计任务书的要求以及有关规定,确定如下主要的设计参数:① 抗震设防烈度:8 度;抗震设计分组:第二组;框架抗震等级为一级.② 基本风压: =0.3KN/㎡,C 类粗糙度.③ 雪荷载标准值: =0.3KN/㎡.④ 设计使用年限:50 年;本建筑为一般民用建筑,建筑结构类别为 3 类;建筑等级:二类.⑤ 设计标高的确定:建筑标高±0.000 相当于绝对标高 462.45m,建筑设计室外地坪为-0.30m,相当于绝对标高 462.15m.⑵ 材料选择① 混凝土基础垫层混凝土选 C10,柱子混凝土选用 C40,梁混凝土选用 C30.② 钢筋框架梁、柱等主要构件纵向受力钢筋选择 HRB400 级、HRB335 级钢筋;构造钢筋、板内钢筋及箍筋选择 HPB235 级钢筋.1.2 结构平面布置方案采纳单向板肋梁楼盖1.3 结构构件截面尺寸选择⑴ 楼板厚度根据使用环境、受力情形、跨度等条件以及《法律规范》规定的现浇钢筋混凝土板的最小厚度和最小高跨比要求，选取板厚 h=120㎜.⑵ 框架梁横向框架梁，考虑抗震，选 h=L/10=8100/10=810㎜,取 h=800㎜,选 b=300㎜,则h/b=2.7;纵向框架梁，考虑抗震，选 h=L/10=6000/10=600㎜,选 b=250㎜,则 h/b=2.4.⑶ 连续梁根据梁的高跨比和高宽比要求，选 h=400㎜,b=200㎜,则 h/b=2.⑷ 框架柱柱截面尺寸选用 b×h=600㎜×600㎜。 二、 竖向荷载计算2.1 板面荷载⑴ 屋面荷载① 恒荷载标准值 防水层（刚性）30 厚 C20 细石混凝土防水 1.0KN/㎡ 防水层（柔性）三毡四油铺小石子 0.4KN/㎡ 找平层：15 厚水泥砂浆 0.015×20=0.3KN/㎡ 找平层：15 厚水泥砂浆 0.015×20=0.3KN/㎡ 找坡层：40 厚水泥石灰焦渣砂浆 3‰找平 0.04×14=0.56KN/㎡ 保温层：80 厚矿渣水泥 0.08×14.5=1.16KN/㎡ 结构层：120 厚现浇钢筋混凝土板 0.12×25=3 KN/㎡ 抹灰层：10 厚混合砂浆 0.01×17=0.17KN/㎡ 合计： 6.89KN/㎡② 活荷载标准值上人屋面：2.0KN/㎡雪荷载：0.3 KN/㎡二者不同时取值。⑵ 楼面荷载① 恒荷载标准值各层走廊楼面： 10㎜面层水磨石地面: 20㎜水泥砂浆打底 0.65KN/㎡ 素水泥浆结合层一道 结构层：现浇钢筋混凝土板 0.12×25=3KN/㎡ 抹灰层:10 厚混合砂浆 0.01×17=0.17KN/㎡ 合计: 3.82KN/㎡标准层楼面: 大理石面层,水泥砂浆擦缝 30 厚 1:3 干硬性水泥砂浆,面上撒 2 厚素水泥 1.16KN/㎡水泥浆结合层一道 结构层:120 厚现浇钢...
