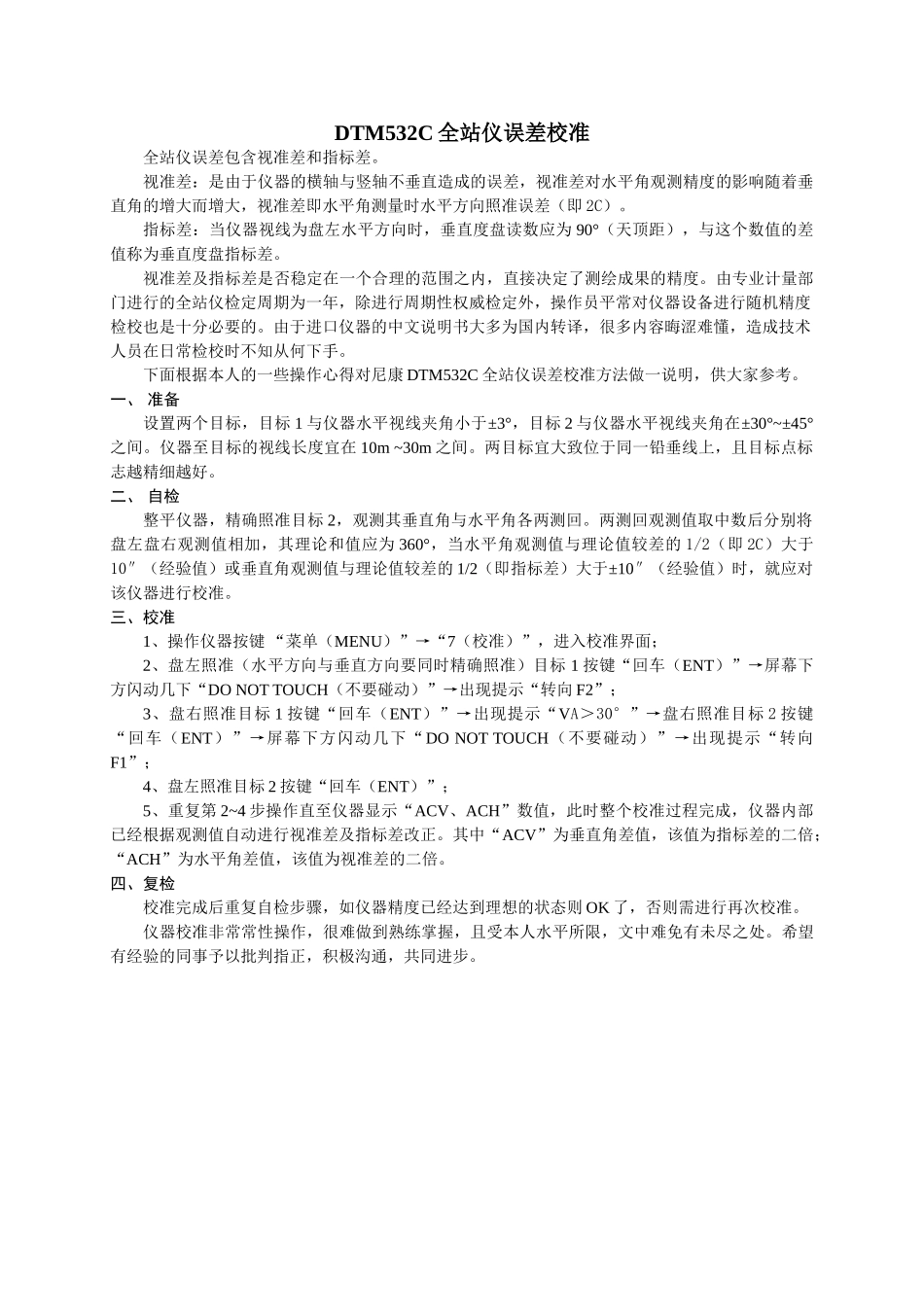

DTM532C 全站仪误差校准全站仪误差包含视准差和指标差。视准差：是由于仪器的横轴与竖轴不垂直造成的误差，视准差对水平角观测精度的影响随着垂直角的增大而增大，视准差即水平角测量时水平方向照准误差（即 2C）。指标差：当仪器视线为盘左水平方向时，垂直度盘读数应为 90°（天顶距），与这个数值的差值称为垂直度盘指标差。视准差及指标差是否稳定在一个合理的范围之内，直接决定了测绘成果的精度。由专业计量部门进行的全站仪检定周期为一年，除进行周期性权威检定外，操作员平常对仪器设备进行随机精度检校也是十分必要的。由于进口仪器的中文说明书大多为国内转译，很多内容晦涩难懂，造成技术人员在日常检校时不知从何下手。下面根据本人的一些操作心得对尼康 DTM532C 全站仪误差校准方法做一说明，供大家参考。一、 准备设置两个目标，目标 1 与仪器水平视线夹角小于±3°，目标 2 与仪器水平视线夹角在±30°~±45°之间。仪器至目标的视线长度宜在 10m ~30m 之间。两目标宜大致位于同一铅垂线上，且目标点标志越精细越好。二、 自检整平仪器，精确照准目标 2，观测其垂直角与水平角各两测回。两测回观测值取中数后分别将盘左盘右观测值相加，其理论和值应为 360°，当水平角观测值与理论值较差的 1/2（即 2C）大于10″（经验值）或垂直角观测值与理论值较差的 1/2（即指标差）大于±10″（经验值）时，就应对该仪器进行校准。三、校准1、操作仪器按键 “菜单（MENU）”→“7（校准）”，进入校准界面；2、盘左照准（水平方向与垂直方向要同时精确照准）目标 1 按键“回车（ENT）”→屏幕下方闪动几下“DO NOT TOUCH（不要碰动）”→出现提示“转向 F2”；3、盘右照准目标 1 按键“回车（ENT）”→出现提示“VA＞30°”→盘右照准目标 2 按键“回车（ENT）”→屏幕下方闪动几下“DO NOT TOUCH（不要碰动）”→出现提示“转向F1”；4、盘左照准目标 2 按键“回车（ENT）”；5、重复第 2~4 步操作直至仪器显示“ACV、ACH”数值，此时整个校准过程完成，仪器内部已经根据观测值自动进行视准差及指标差改正。其中“ACV”为垂直角差值，该值为指标差的二倍；“ACH”为水平角差值，该值为视准差的二倍。四、复检校准完成后重复自检步骤，如仪器精度已经达到理想的状态则 OK 了，否则需进行再次校准。仪器校准非常常性操作，很难做到熟练掌握，且受本人水平所限，文中难免有未尽之处。希望有经验的同事予以批判指正，积极沟通，共同进步。
