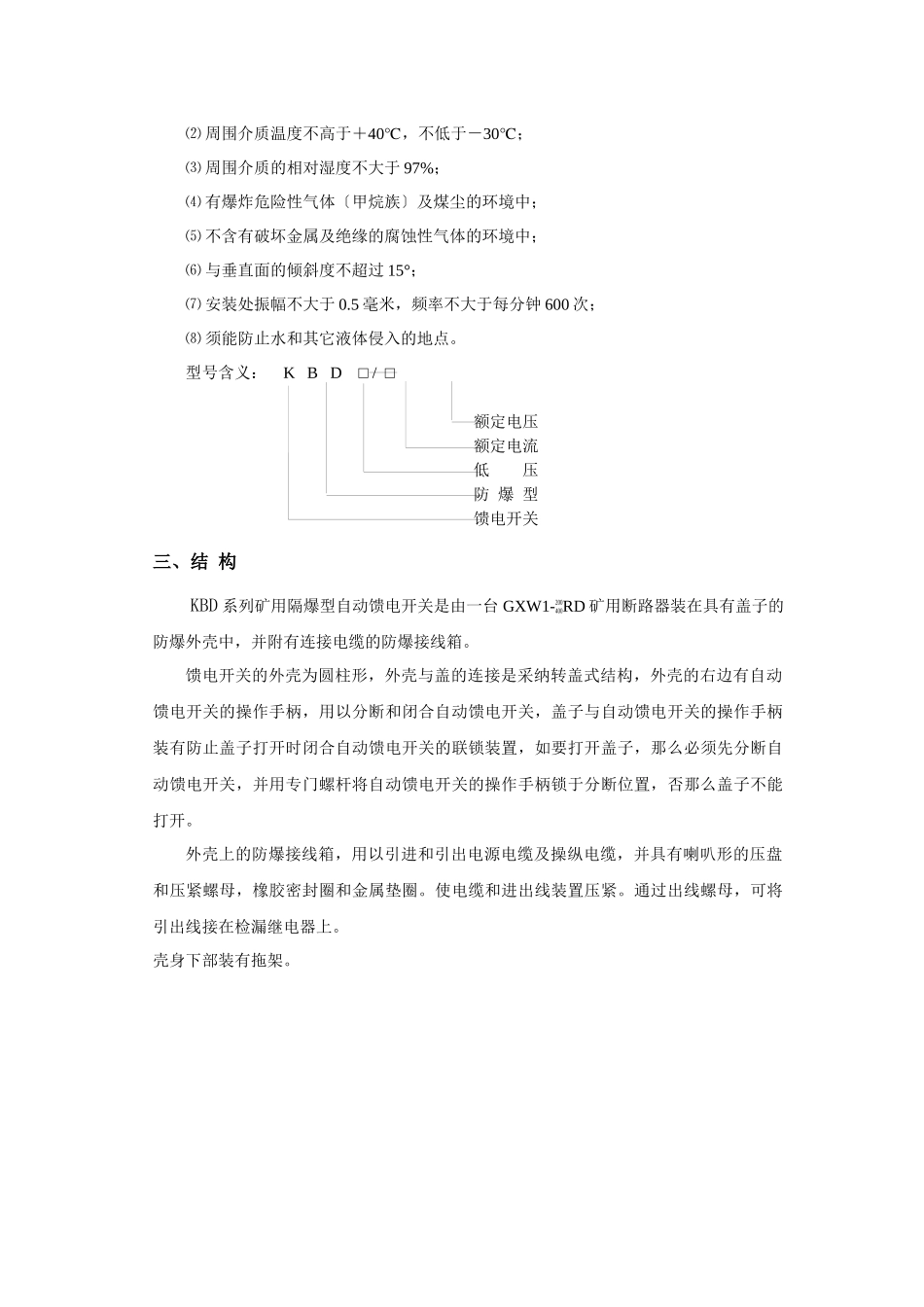

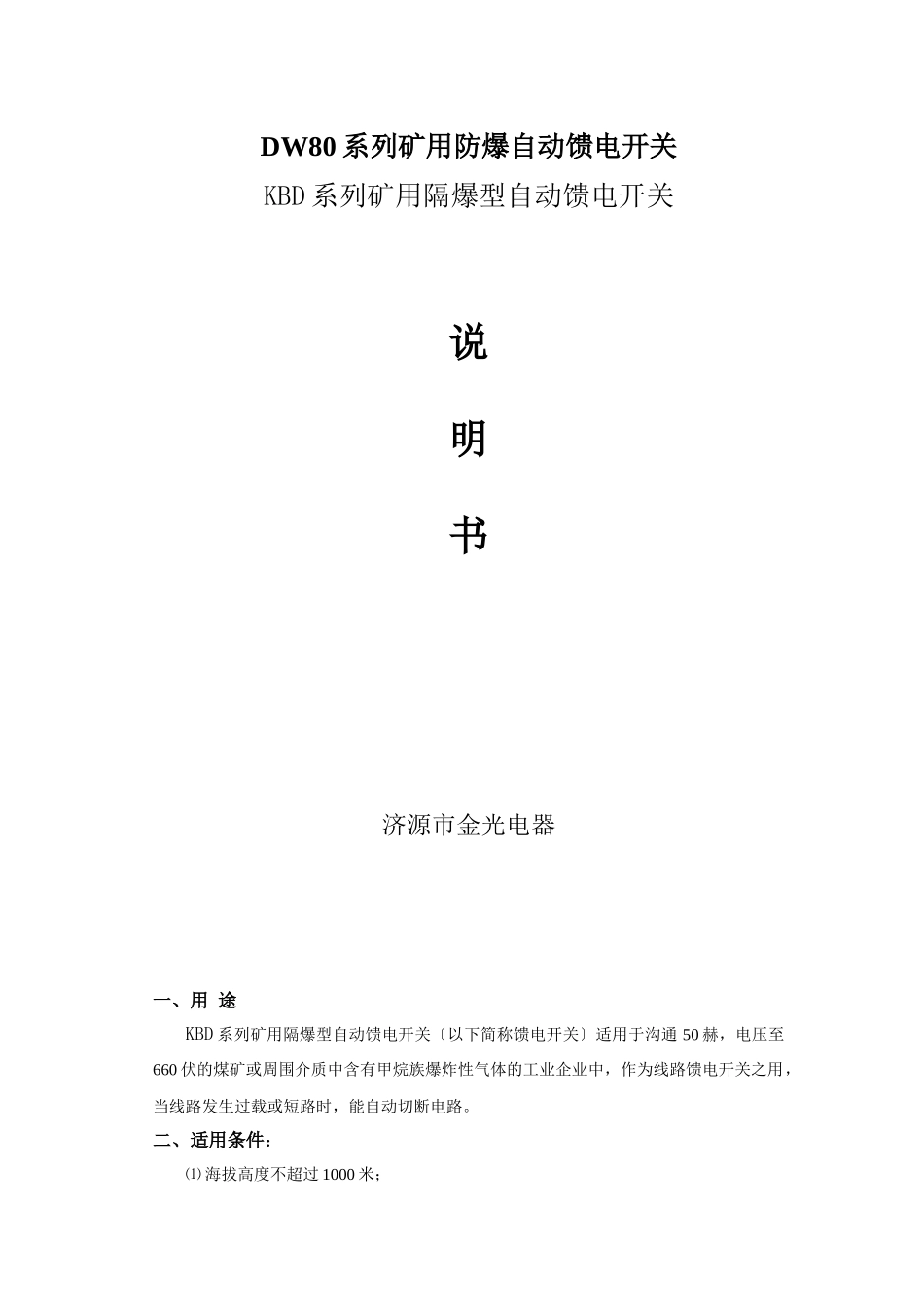

DW80 系列矿用防爆自动馈电开关KBD 系列矿用隔爆型自动馈电开关说明书济源市金光电器一、用 途KBD 系列矿用隔爆型自动馈电开关〔以下简称馈电开关〕适用于沟通 50 赫，电压至660 伏的煤矿或周围介质中含有甲烷族爆炸性气体的工业企业中，作为线路馈电开关之用，当线路发生过载或短路时，能自动切断电路。二、适用条件：⑴ 海拔高度不超过 1000 米；⑵ 周围介质温度不高于＋40℃，不低于－30℃；⑶ 周围介质的相对湿度不大于 97%；⑷ 有爆炸危险性气体〔甲烷族〕及煤尘的环境中；⑸ 不含有破坏金属及绝缘的腐蚀性气体的环境中；⑹ 与垂直面的倾斜度不超过 15°；⑺ 安装处振幅不大于 0.5 毫米，频率不大于每分钟 600 次；⑻ 须能防止水和其它液体侵入的地点。型号含义： K B D □ / □ 额定电压 额定电流 低 压 防 爆 型 馈电开关三、结 构KBD 系列矿用隔爆型自动馈电开关是由一台 GXW1-200400RD 矿用断路器装在具有盖子的防爆外壳中，并附有连接电缆的防爆接线箱。馈电开关的外壳为圆柱形，外壳与盖的连接是采纳转盖式结构，外壳的右边有自动馈电开关的操作手柄，用以分断和闭合自动馈电开关，盖子与自动馈电开关的操作手柄装有防止盖子打开时闭合自动馈电开关的联锁装置，如要打开盖子，那么必须先分断自动馈电开关，并用专门螺杆将自动馈电开关的操作手柄锁于分断位置，否那么盖子不能打开。外壳上的防爆接线箱，用以引进和引出电源电缆及操纵电缆，并具有喇叭形的压盘和压紧螺母，橡胶密封圈和金属垫圈。使电缆和进出线装置压紧。通过出线螺母，可将引出线接在检漏继电器上。壳身下部装有拖架。⒈ 外壳 ⒉接线箱 ⒊自动开关 ⒋操作手柄 ⒌接地螺栓 6. 拖架图一：KBD 系列防爆开关外形图 来自电网 接下一台自动开关 过电流脱扣器 接起动器接漏电检漏继电器KBD 自动馈电开关原理接线图图二：KBD 系列防爆馈电开关接线原理图四、技术数据 1、 防爆开关的额定电压、额定电流、过电流脱扣器的额定电流及整定电流列于表 1型 号额定电压〔伏〕额定电流〔安〕过电流脱扣器额定电流〔安〕瞬时过电流脱扣器的额定电流〔安〕KBD-200380660200200200-400-600KBD-350380660350400400-800-1200注：过电流脱扣器动作电流对整定值的偏差不大于±20%。2、 馈电开关的额定电压、额定电流、短路接通与分断能力见表 2。表 23、 防爆开关分励脱扣器的额定电压列于表 3 表 3名 称额 定 电 压〔...
