G101平法钢筋计算总结表(梁、柱、墙体钢筋计算)VIP专享

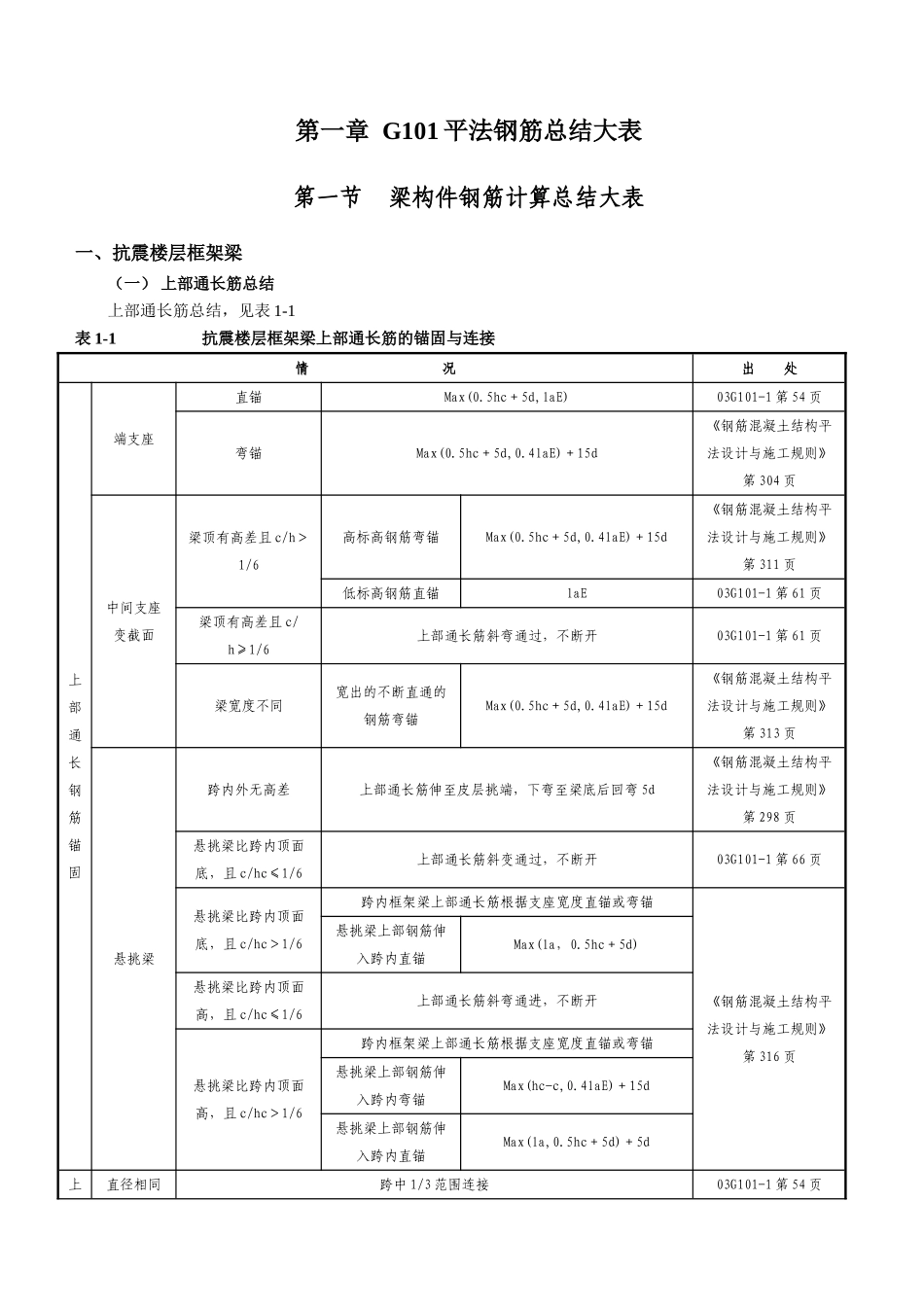

第一章 G101 平法钢筋总结大表第一节 梁构件钢筋计算总结大表一、抗震楼层框架梁（一） 上部通长筋总结上部通长筋总结，见表 1-1表 1-1 抗震楼层框架梁上部通长筋的锚固与连接情 况出 处上部通长钢筋锚固端支座直锚Max(0.5hc＋5d,laE)03G101-1 第 54 页弯锚Max(0.5hc＋5d,0.4laE)＋15d《钢筋混凝土结构平法设计与施工规则》第 304 页中间支座变截面梁顶有高差且 c/h＞1/6高标高钢筋弯锚Max(0.5hc＋5d,0.4laE)＋15d《钢筋混凝土结构平法设计与施工规则》第 311 页低标高钢筋直锚laE03G101-1 第 61 页梁顶有高差且 c/h≥1/6上部通长筋斜弯通过，不断开03G101-1 第 61 页梁宽度不同宽出的不断直通的钢筋弯锚Max(0.5hc＋5d,0.4laE)＋15d《钢筋混凝土结构平法设计与施工规则》第 313 页悬挑梁跨内外无高差上部通长筋伸至皮层挑端，下弯至梁底后回弯 5d《钢筋混凝土结构平法设计与施工规则》第 298 页悬挑梁比跨内顶面底，且 c/hc≤1/6上部通长筋斜变通过，不断开03G101-1 第 66 页悬挑梁比跨内顶面底，且 c/hc＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚《钢筋混凝土结构平法设计与施工规则》第 316 页悬挑梁上部钢筋伸入跨内直锚Max(la，0.5hc＋5d)悬挑梁比跨内顶面高，且 c/hc≤1/6上部通长筋斜弯通进，不断开悬挑梁比跨内顶面高，且 c/hc＞1/6跨内框架梁上部通长筋根据支座宽度直锚或弯锚悬挑梁上部钢筋伸入跨内弯锚Max(hc-c,0.4laE)＋15d悬挑梁上部钢筋伸入跨内直锚Max(la,0.5hc＋5d)＋5d上直径相同跨中 1/3 范围连接03G101-1 第 54 页部通长筋连接直径不同两端与支座钢筋搭接搭接长度 L1E=1.6LaE,即接 100%接头《钢筋混凝土结构平法设计与施工规则》第 286 页（二）侧钢筋总结侧钢筋总结表 1-2 侧部钢筋总结大表情 况出 处侧部构造钢筋锚 固12d《钢筋混凝土结构平法设计与施工规则》第 305 页搭 接150mm《钢筋混凝土结构平法设计与施工规则》第 299 页侧部受扭钢筋锚固（同梁下部钢筋）端支座弯锚Max(0.5hc＋5d,0.4laE)＋15d《钢筋混凝土结构平法设计与施工规则》第 304 页直锚Max(laE,0.5hc＋5d)03G101-1 第 54 页中间支座直锚Max(laE,0.5hc＋6d)03G101-1 第 54 页连 接同梁下部钢筋接筋长 度勾住箍筋Bb(梁宽)-c＋箍筋直径＋弯勾03G101-1 第 35 页直 径当梁宽≤350 时Φ603G101-1 第 61 页当梁宽﹥350 时Φ8根 数间距为箍筋非加密区间距的两倍（三）下部钢筋...
