k10+635.00伊河特大桥钻孔灌注桩施工技术方案VIP专享

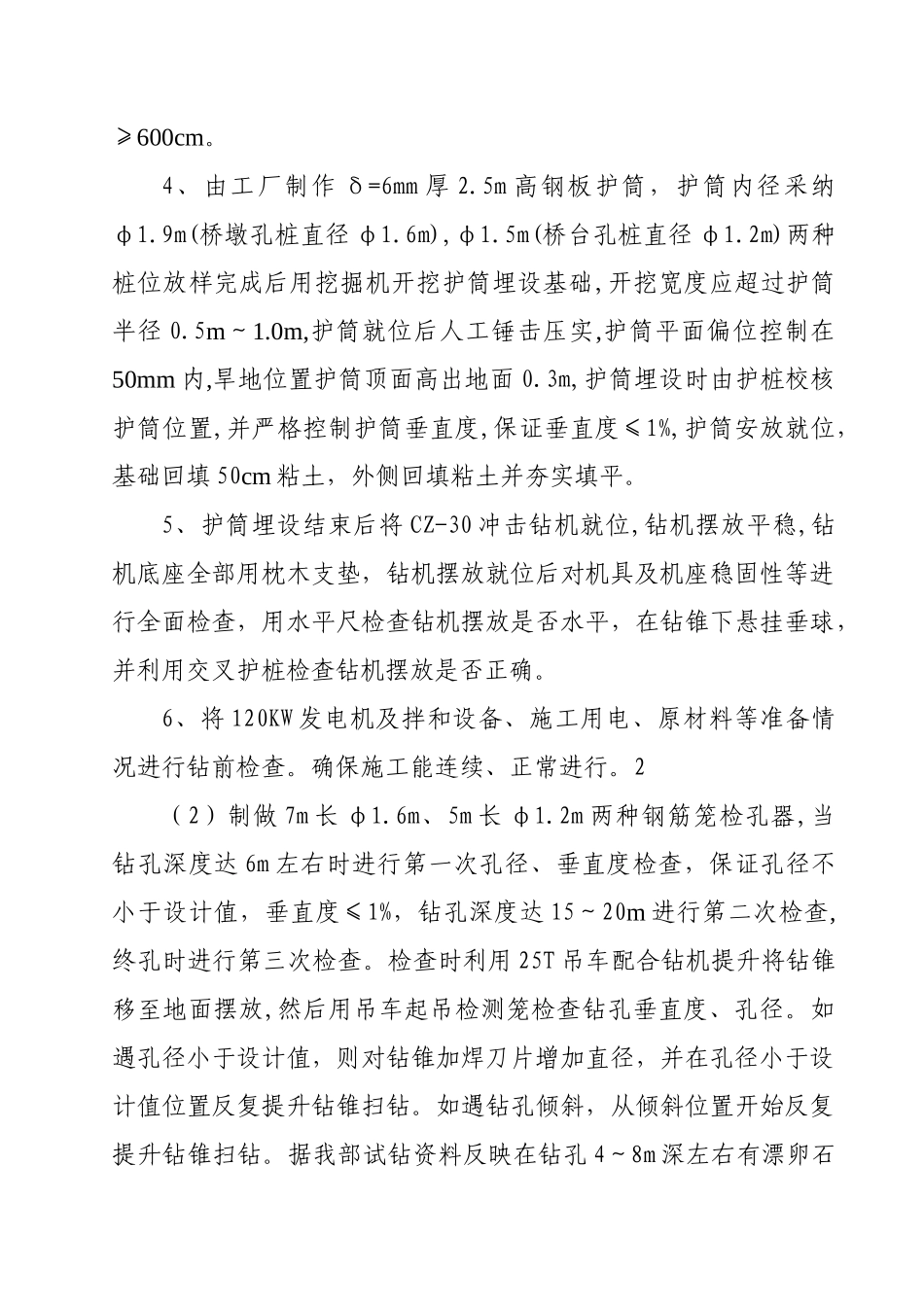

K10+635.00xx 大桥钻孔灌注桩施工技术方案四、施工方案（一）钻孔准备1、首先确定钻孔桩位，平整钻孔桩位附近场地，为摆放钻机，翻斗车运输砼、吊车吊装钢筋笼、起吊导管、砼提供场地。当桩位在水中时，修通旱地位置便道，为施工机具、材料运送提供便利。2、伊河特大桥在 7～9 月份汛期外只有 13#、14#墩孔桩位于浅水中，施工时在施工位置筑岛填筑砂砾，砂砾顶面高出水位 1.5m,并整平夯实。3、测量工作由经理部精测组李建军负责，在施工准备阶段在PC-E5000 计算器上编制全管段平面曲线坐标计算程序，程序运算结果经监理工程师复核误差在 3mm 内，精度满足要求。平面桩位测量放样用索佳 2000 全站仪进行放样，放样时对全桥 104 根桩位进行一次放样。伊河河滩地势平坦，放样时利用南北两河堤上两个GPS 点 JE03、JE04 作为测站点和后视点进行放样，使各桩位产生误差不确定度具有相同趋势。同时利用河堤上及河床内三个导线点A027、A028、A027-1 作后视点进行复核。放样结束后利用各桩位相互间距离进行钢尺测距复核，并对计算数据采纳另外程序进行计算复核。测量中误差≤10mm，并报请监理工程师复核无误后埋设护桩，护桩埋设在孔桩纵、横轴方向，四个方向每边埋设两个护桩，第一个护桩距护筒边 200cm，第二个护桩距第一个护桩距离≥600cm。4、由工厂制作 δ=6mm 厚 2.5m 高钢板护筒，护筒内径采纳φ1.9m(桥墩孔桩直径 φ1.6m),φ1.5m(桥台孔桩直径 φ1.2m)两种桩位放样完成后用挖掘机开挖护筒埋设基础,开挖宽度应超过护筒半径 0.5m～1.0m,护筒就位后人工锤击压实,护筒平面偏位控制在50mm 内,旱地位置护筒顶面高出地面 0.3m,护筒埋设时由护桩校核护筒位置,并严格控制护筒垂直度,保证垂直度≤1%,护筒安放就位，基础回填 50cm 粘土，外侧回填粘土并夯实填平。5、护筒埋设结束后将 CZ-30 冲击钻机就位,钻机摆放平稳,钻机底座全部用枕木支垫，钻机摆放就位后对机具及机座稳固性等进行全面检查，用水平尺检查钻机摆放是否水平，在钻锥下悬挂垂球，并利用交叉护桩检查钻机摆放是否正确。6、将 120KW 发电机及拌和设备、施工用电、原材料等准备情况进行钻前检查。确保施工能连续、正常进行。2（2）制做 7m 长 φ1.6m、5m 长 φ1.2m 两种钢筋笼检孔器,当钻孔深度达 6m 左右时进行第一次孔径、垂直度检查，保证孔径不小于设计值，垂直度≤1%，钻孔深度达 15～20m 进行第二次检查,终孔时进行第三次检查。检查时利用 25T...
