M装配式钢筋混凝土简支T型梁桥

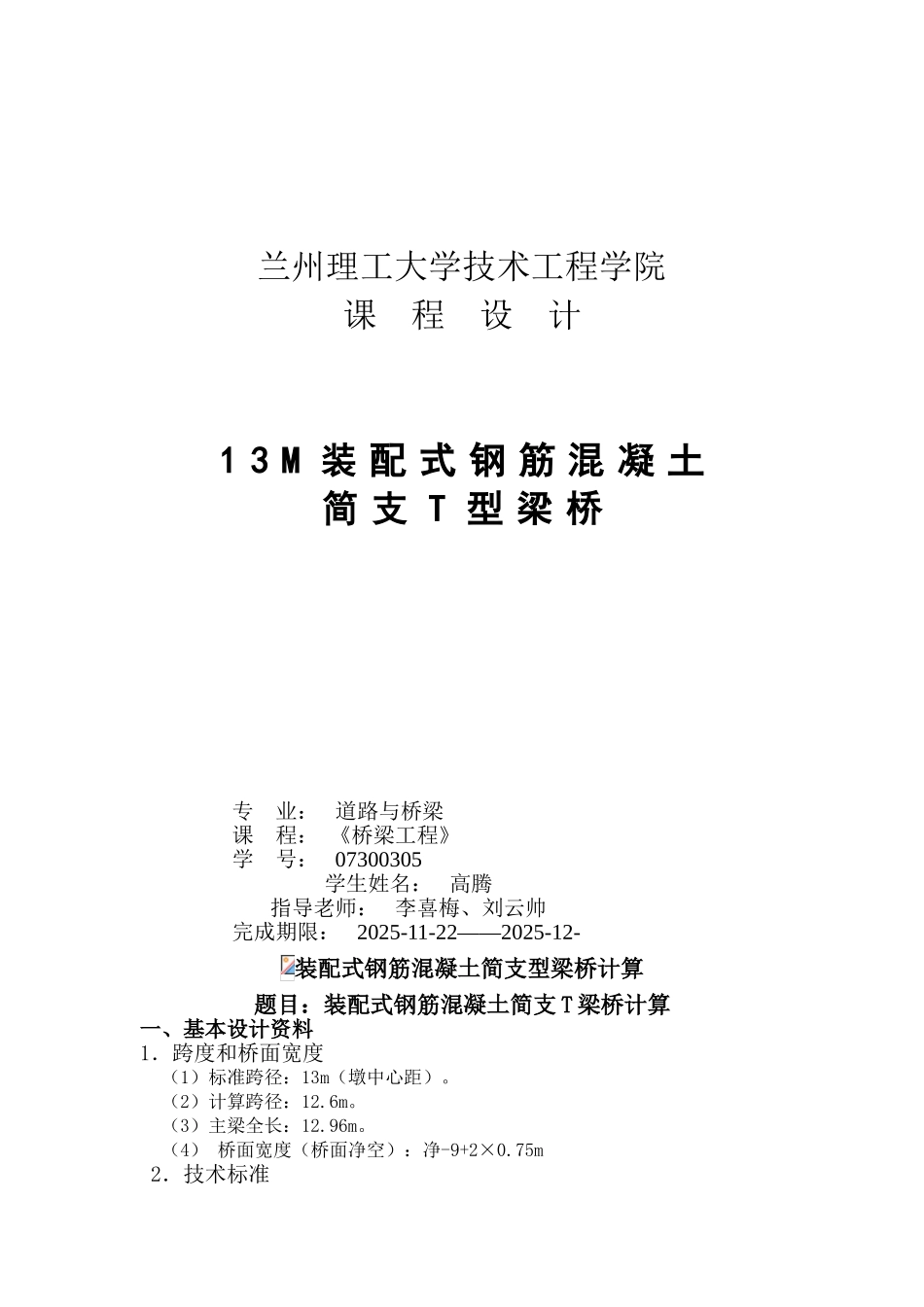

兰州理工大学技术工程学院课 程 设 计1 3 M 装 配 式 钢 筋 混 凝 土简 支 T 型 梁 桥 专 业： 道路与桥梁 课 程： 《桥梁工程》 学 号： 07300305学生姓名： 高腾 指导老师： 李喜梅、刘云帅 完成期限： 2025-11-22——2025-12-装配式钢筋混凝土简支型梁桥计算题目：装配式钢筋混凝土简支 T 梁桥计算一、基本设计资料1．跨度和桥面宽度（1）标准跨径：13m（墩中心距）。（2）计算跨径：12.6m。（3）主梁全长：12.96m。（4） 桥面宽度（桥面净空）：净-9+2×0.75m2．技术标准设计荷载：公路—II级，人行道和栏杆自重线密度根据单侧 6kN/m 计算，人群荷载为 3kN/㎡。环境标准：I类环境。设计安全等级：二级。3．主要材料（1）混凝土：混凝土简支 T 形梁及横梁采纳 C50 混凝土；桥面铺装上层采纳 0.03m 沥青混凝土，下层为厚 0.06～0.13m 的 C30 混凝土，沥青混凝土重度按 23kN/计，混凝土重度按 25kN/计。（2）刚材：采纳 R235 钢筋、HRB335 钢筋。4．构造形式及截面尺寸如图 8-1 所示，全桥共由 5 片 T 形梁组成，单片 T 形梁高为 1.4m，宽1.8m；桥上横坡为双向 2％，坡度由 C30 混凝土桥面铺装控制；设有五根横梁。 2j（五）设计依据（1）《公路桥涵设计通用法律规范》（JTG D60-2025）,简称“桥规”（2）《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》（ JTG 62-2025），简称“公预规”（3）《公路工程技术标准》（JTG B01-2025）（六）参考资料（1）结构设计原理：叶见曙 ，人民交通出版社（2）桥梁工程：姚玲森，人民交通出版社（3）公路桥梁设计手册《梁桥》（上、下册）人民交通出版社（4）桥梁计算示例丛书《混凝土简支梁（板）桥》（第三版）易建国主编。人民交通出版社；（5）《钢筋混凝土及预应力混凝土简支梁结构设计》闫志刚主编，机械工业出版社。二、 主梁的计算1、 主梁的荷载横向分布系数1．跨中荷载横向分布系数（按 G-M 法）承重机构的宽跨比为：B/L=12/12.6=0.95（1）主梁的抗弯及抗扭惯矩 Ix 和 ITX 1）求主梁截面的重心位置 (图 2)翼缘板厚按平均厚度计算，其平均板厚度为：h1=1/2(10+16)=13cm则 =24.19cm2）抗弯惯性矩 Ix 为：对于 T 形梁截面，抗扭惯性矩可近似按下式计算T 形抗扭惯矩近似等于各个矩形截面的抗扭惯矩之和，即： ITX=式中：Ci 为矩形截面抗扭刚度系数（查附表 1）；附表-1 bi、ti 为相应各矩形的宽度与厚...
