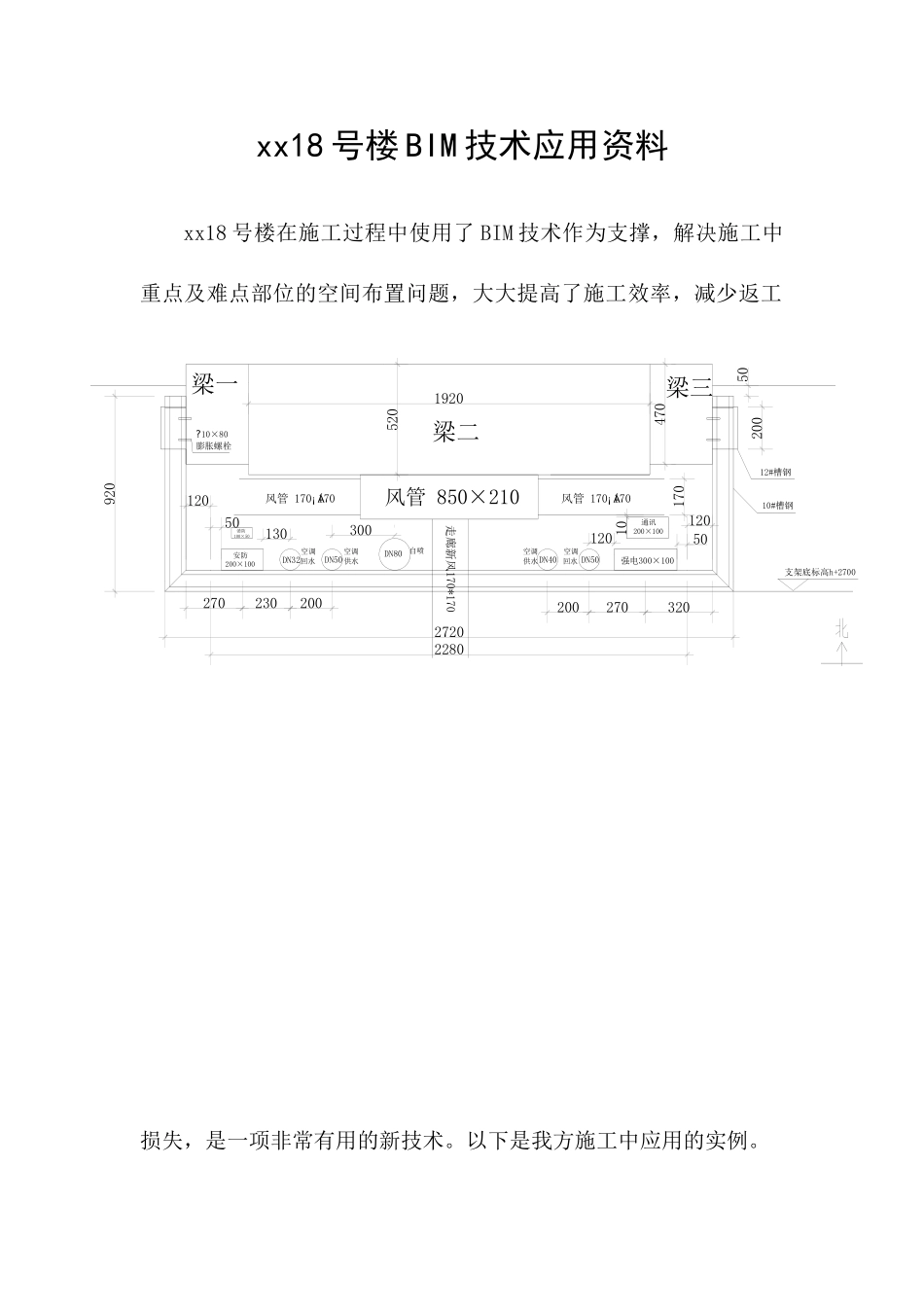

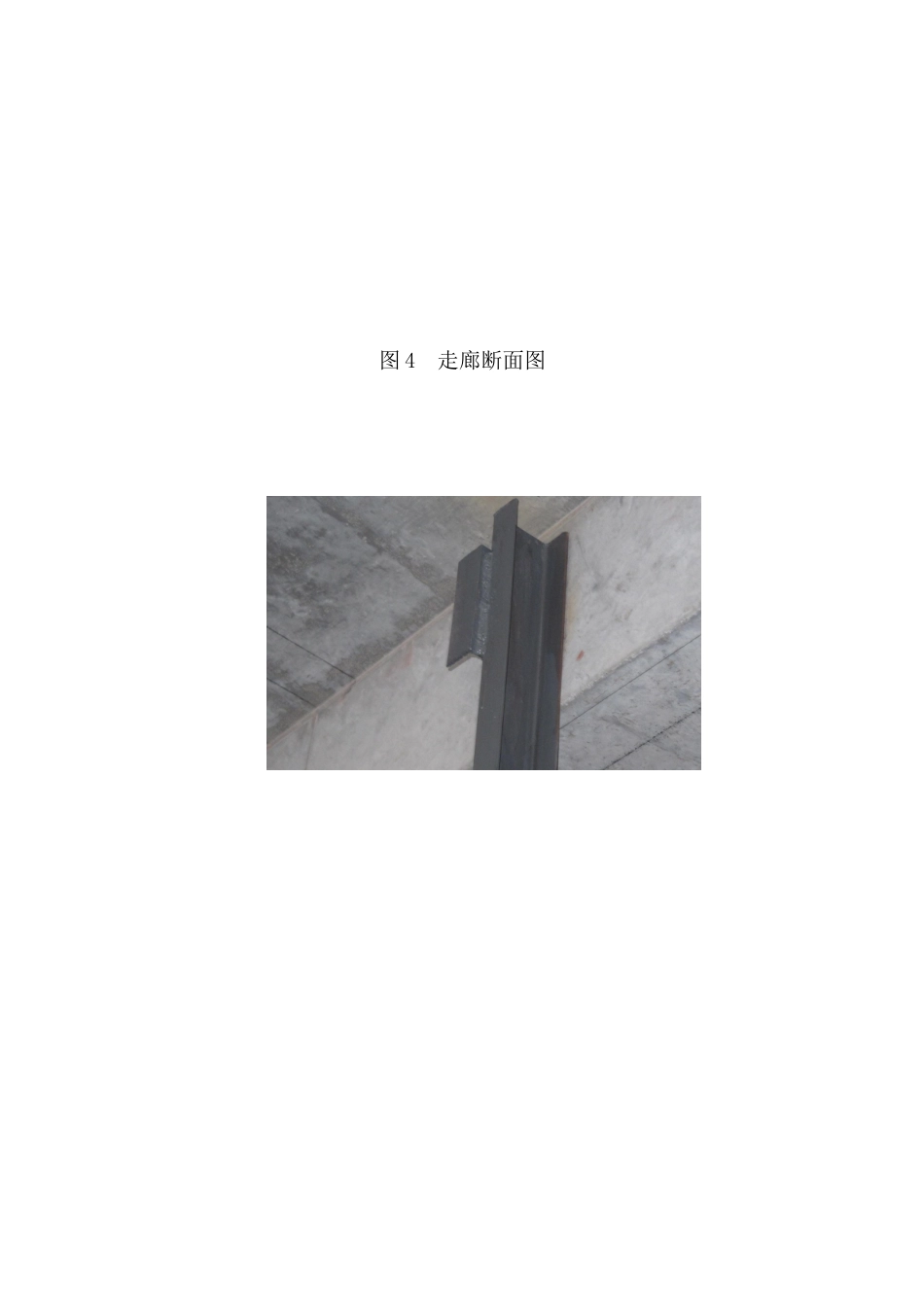

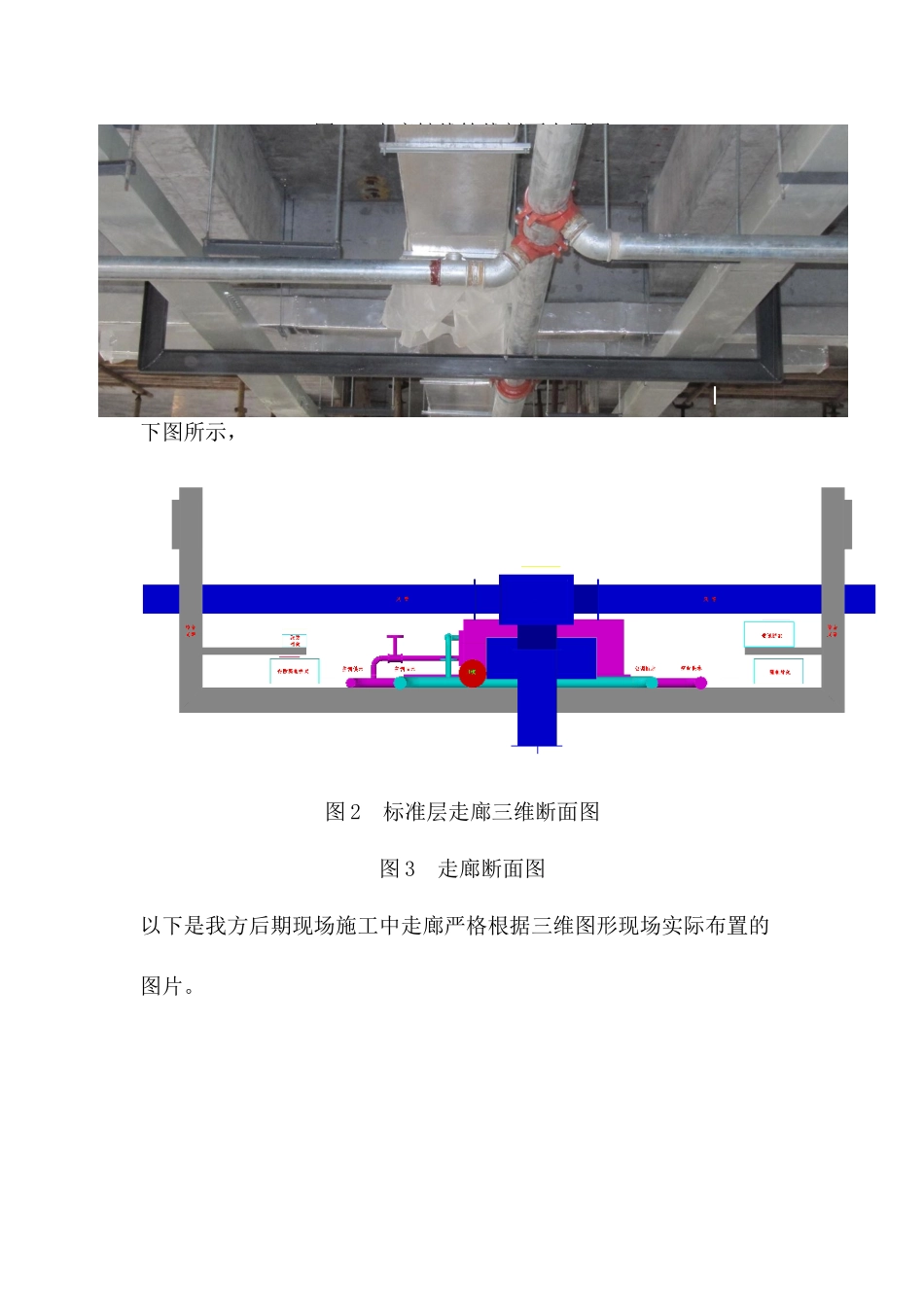

xx18 号楼 BIM 技术应用资料xx18 号楼在施工过程中使用了 BIM 技术作为支撑，解决施工中重点及难点部位的空间布置问题，大大提高了施工效率，减少返工损失，是一项非常有用的新技术。以下是我方施工中应用的实例。空调供水空调回水自喷空调供水空调回水梁三梁二梁一1920风管 850×210?10×80膨胀螺栓支架底标高h+270010#槽钢12#槽钢DN32DN50DN40DN50DN80 安防200×100强电300×100 消防100×50520920272020050170走廊新风170*170风管 170¡ Á1701201202280105027023020050320270200470120130300综合管线布置支架图风管 170¡ Á170 通讯200×100图 1 走廊轴线管线剖面布置图经过前期的综合排布，对于后期三维立体排布就简单多了，在平面位置，各专业位置分布均匀，立面位置进行过排布，使用MagiCAD 软件进行空间排布后，再使用其特有的碰撞检测功能，对绘制出得管线有互相交错的位置逐一进行调整，调整后走廊效果如下图所示，图 2 标准层走廊三维断面图图 3 走廊断面图以下是我方后期现场施工中走廊严格根据三维图形现场实际布置的图片。图 4 走廊断面图图 5 支架细部图图 6 卫生间三维策划图图 7 新风机房三维策划图图 8 电气竖井三维策划图图 9 电气竖井展开图
