《城市给水处理厂》课程设计任务书

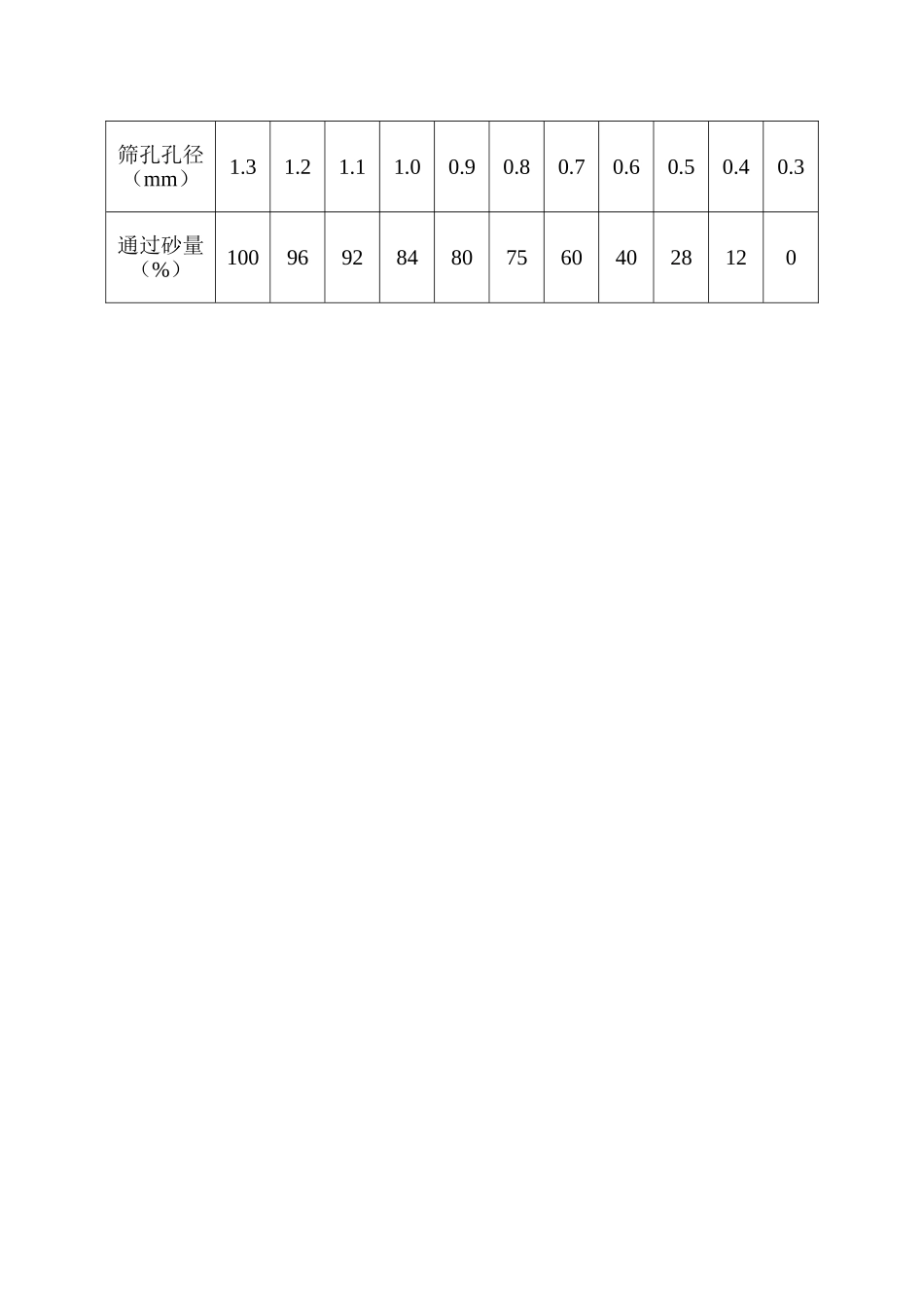

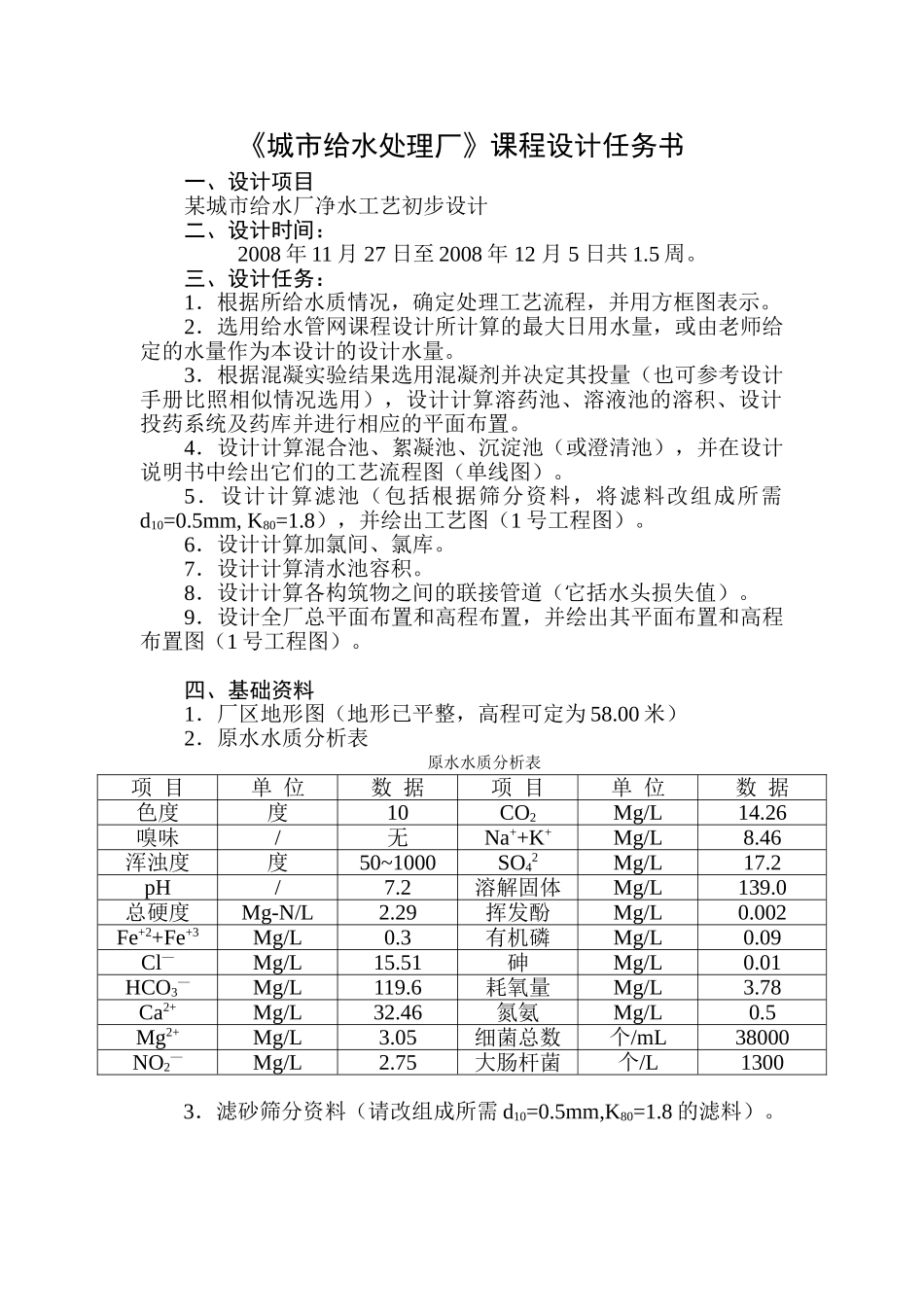

《城市给水处理厂》课程设计任务书一、设计项目某城市给水厂净水工艺初步设计二、设计时间：2008 年 11 月 27 日至 2008 年 12 月 5 日共 1.5 周。三、设计任务：1．根据所给水质情况，确定处理工艺流程，并用方框图表示。2．选用给水管网课程设计所计算的最大日用水量，或由老师给定的水量作为本设计的设计水量。3．根据混凝实验结果选用混凝剂并决定其投量（也可参考设计手册比照相似情况选用），设计计算溶药池、溶液池的溶积、设计投药系统及药库并进行相应的平面布置。4．设计计算混合池、絮凝池、沉淀池（或澄清池），并在设计说明书中绘出它们的工艺流程图（单线图）。5．设计计算滤池（包括根据筛分资料，将滤料改组成所需d10=0.5mm, K80=1.8），并绘出工艺图（1 号工程图）。6．设计计算加氯间、氯库。7．设计计算清水池容积。8．设计计算各构筑物之间的联接管道（它括水头损失值）。9．设计全厂总平面布置和高程布置，并绘出其平面布置和高程布置图（1 号工程图）。四、基础资料1．厂区地形图（地形已平整，高程可定为 58.00 米）2．原水水质分析表原水水质分析表项 目单 位数 据项 目单 位数 据色度度10CO2Mg/L14.26嗅味/无Na++K+Mg/L8.46浑浊度度50~1000SO42Mg/L17.2pH/7.2溶解固体Mg/L139.0总硬度Mg-N/L2.29挥发酚Mg/L0.002Fe+2+Fe+3Mg/L0.3有机磷Mg/L0.09Cl—Mg/L15.51砷Mg/L0.01HCO3—Mg/L119.6耗氧量Mg/L3.78Ca2+Mg/L32.46氮氨Mg/L0.5Mg2+Mg/L3.05细菌总数个/mL38000NO2—Mg/L2.75大肠杆菌个/L13003．滤砂筛分资料（请改组成所需 d10=0.5mm,K80=1.8 的滤料）。筛孔孔径（mm）1.31.21.11.00.90.80.70.60.50.40.3通过砂量（%）1009692848075604028120《城市给水处理厂》课程设计指导书一、目的和要求1．掌握给水处理厂设计的一般步骤，内容和方法，并提高设计计算、绘图能力，培育自己分析问题和解决问题的能力。2．对给水处理所学的内容进一步系统的总结和学习，加深理解、巩固所学知识。3．熟悉一些设计常用资料，并能应用之。4．培育自己刻苦钻研、严格细致、精益求精的精神，提高自学能力和独立工作能力。二、设计前准备：明确设计任务和要求，熟识任务书和指示书，并根据所安排日程安排好设计计划，准备好必要的书籍、法律规范、设计手册（主要是第三册）及计算和绘图工具。三、设计内容、步骤、方法1．处理流程的决定根 据 原 水 水 质 分 析 表 和 生 活 饮 用 水 卫 生 标 准 ...
