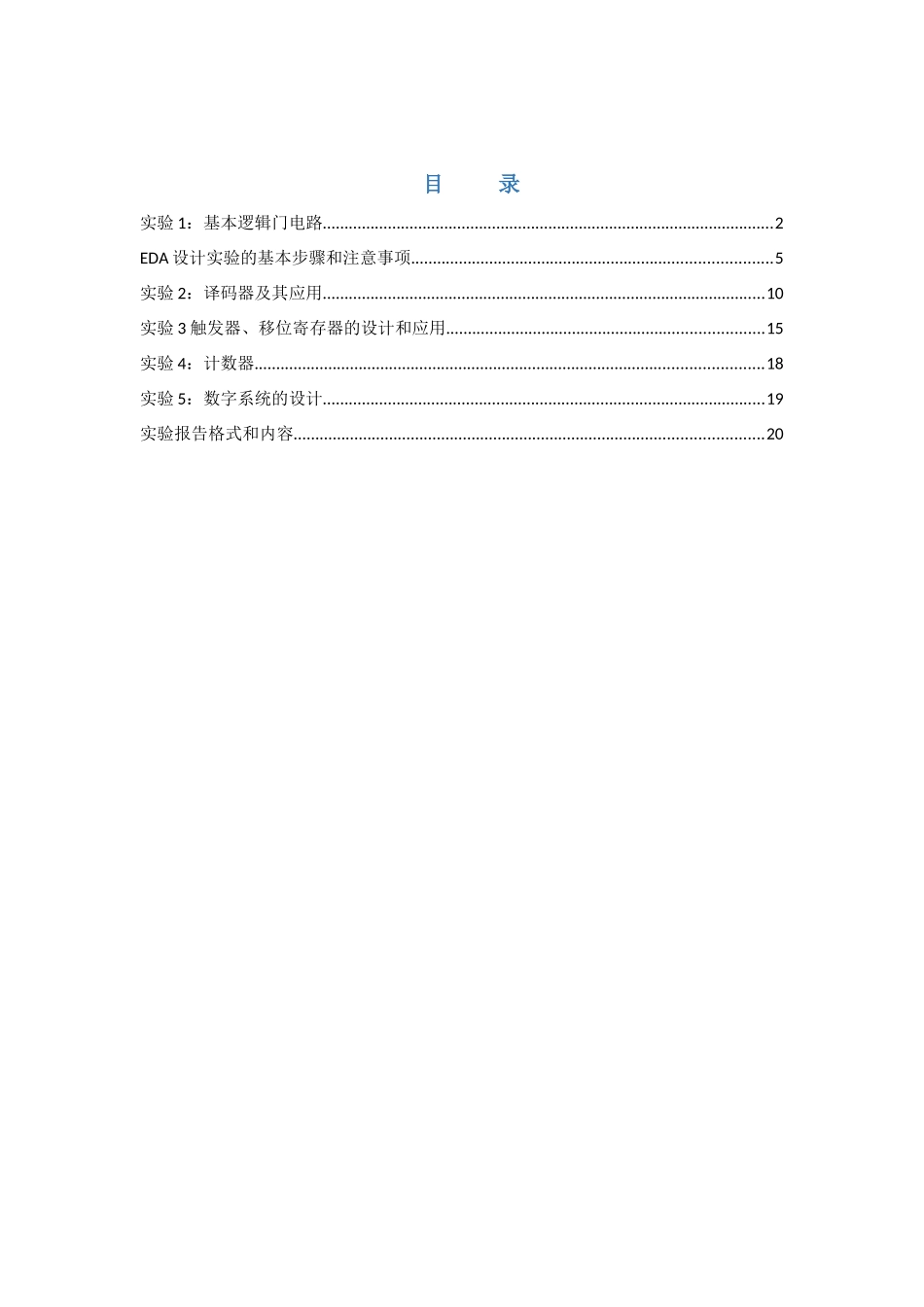

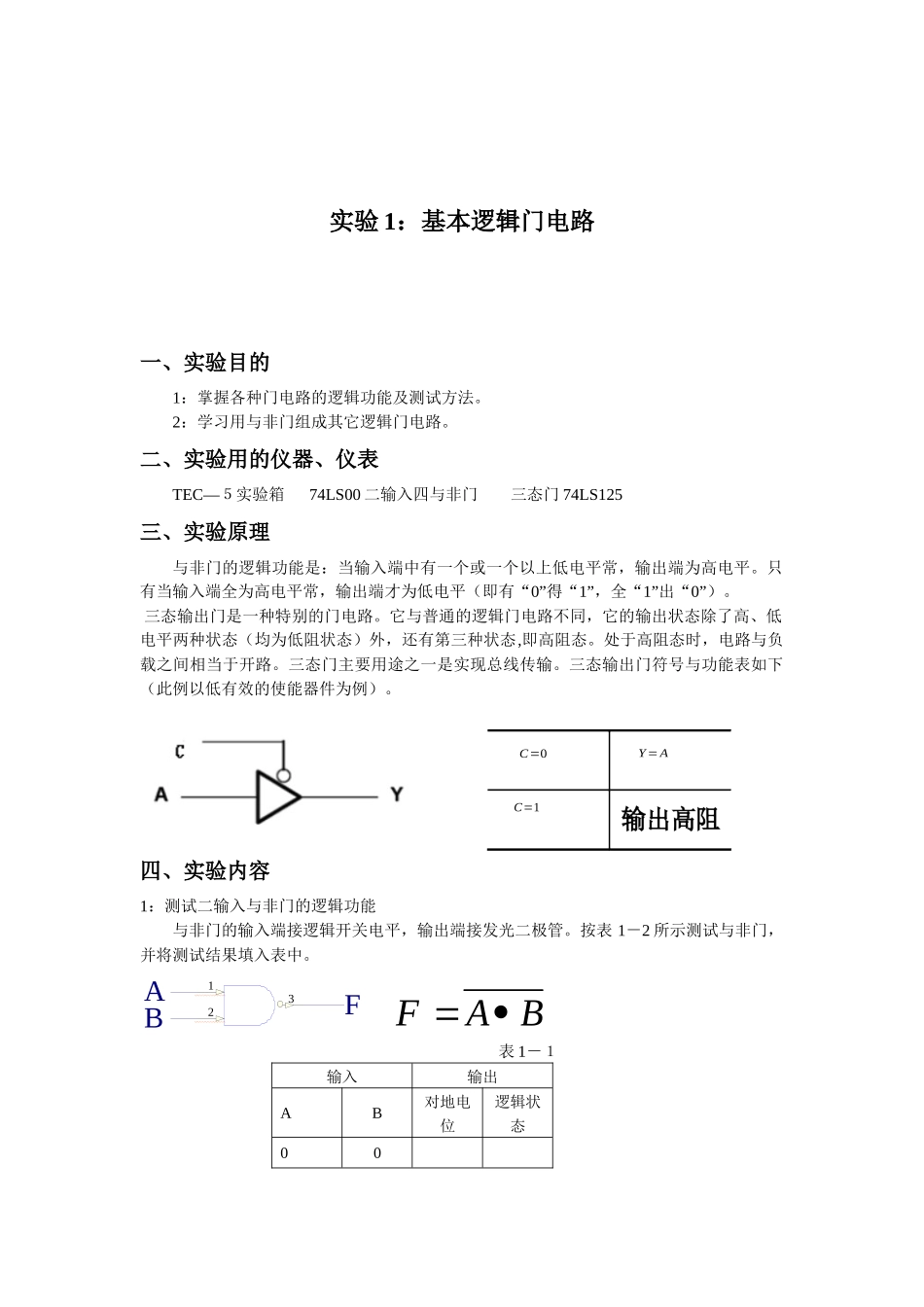

目 录实验 1：基本逻辑门电路........................................................................................................2EDA 设计实验的基本步骤和注意事项...................................................................................5实验 2：译码器及其应用......................................................................................................10实验 3 触发器、移位寄存器的设计和应用.........................................................................15实验 4：计数器.....................................................................................................................18实验 5：数字系统的设计......................................................................................................19实验报告格式和内容............................................................................................................20实验 1：基本逻辑门电路一、实验目的1：掌握各种门电路的逻辑功能及测试方法。2：学习用与非门组成其它逻辑门电路。二、实验用的仪器、仪表TEC—５实验箱 74LS00 二输入四与非门 三态门 74LS125三、实验原理与非门的逻辑功能是：当输入端中有一个或一个以上低电平常，输出端为高电平。只有当输入端全为高电平常，输出端才为低电平（即有“0”得“1”，全“1”出“0”）。 三态输出门是一种特别的门电路。它与普通的逻辑门电路不同，它的输出状态除了高、低电平两种状态（均为低阻状态）外，还有第三种状态,即高阻态。处于高阻态时，电路与负载之间相当于开路。三态门主要用途之一是实现总线传输。三态输出门符号与功能表如下（此例以低有效的使能器件为例）。四、实验内容1：测试二输入与非门的逻辑功能与非门的输入端接逻辑开关电平，输出端接发光二极管。按表 1－2 所示测试与非门，并将测试结果填入表中。 123ABF 表 1－１输入输出AB对地电位逻辑状态00BAFY= AC=1C=0011 0112：学习用二输入与非门构成其他逻辑电路的方法，并测试。与门逻辑功能实现：根据布尔代数的理论，,所以用 2 个与非门即可实现与门逻辑功能。输入 A、B 接逻辑开关，输出端接发光二极管。参考表 1－１，设计表格，并将测试结果填入表中。ABF或门逻辑功能实现： 根据布尔代数的理论，,所以用 3 ...
