七层保险公司办公大楼框架结构计算书

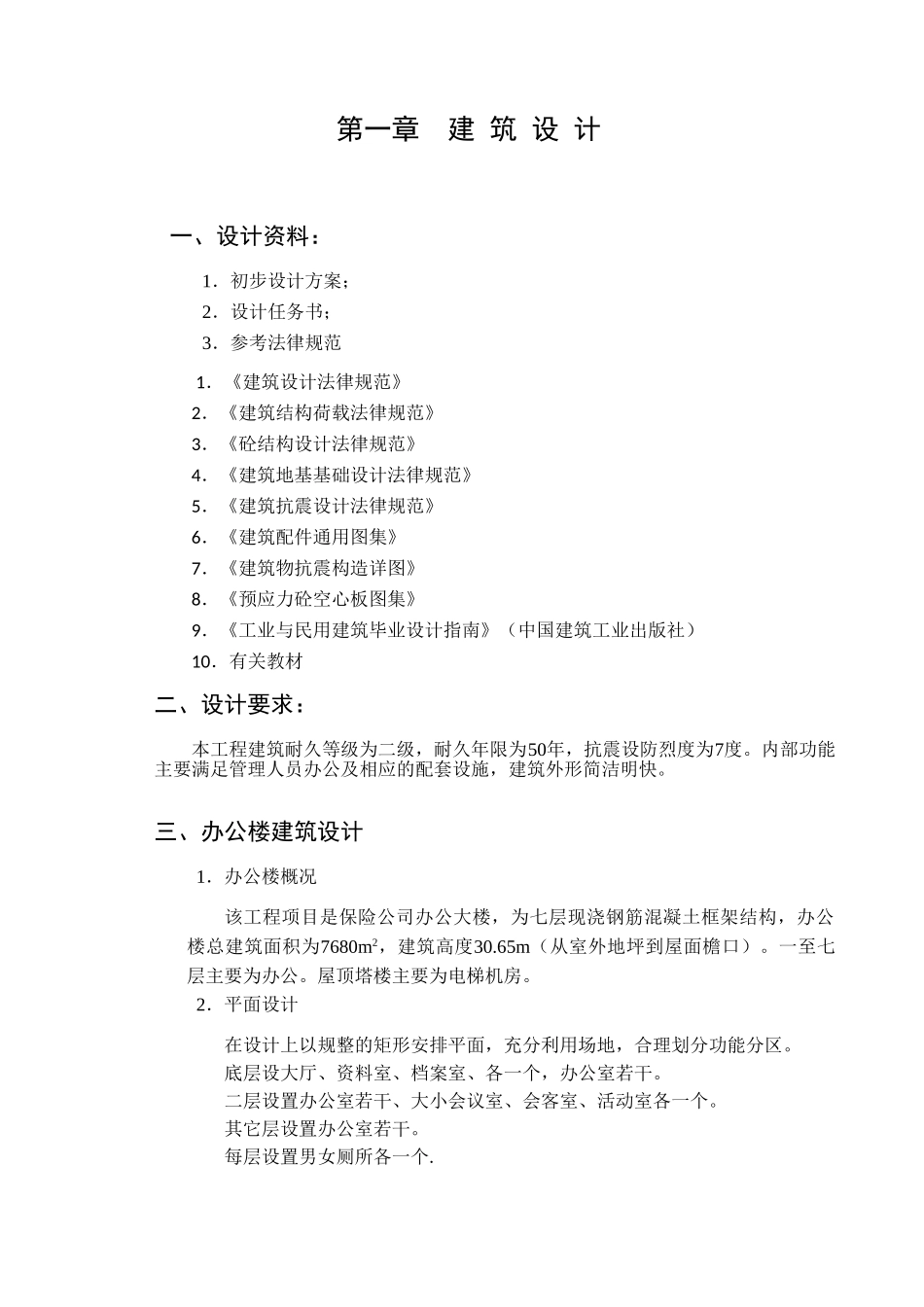

第一章 建 筑 设 计 一、设计资料：1．初步设计方案；2．设计任务书；3．参考法律规范 1．《建筑设计法律规范》2．《建筑结构荷载法律规范》3．《砼结构设计法律规范》 4．《建筑地基基础设计法律规范》5．《建筑抗震设计法律规范》 6．《建筑配件通用图集》7．《建筑物抗震构造详图》8．《预应力砼空心板图集》9．《工业与民用建筑毕业设计指南》（中国建筑工业出版社）10．有关教材二、设计要求：本工程建筑耐久等级为二级，耐久年限为50年，抗震设防烈度为7度。内部功能主要满足管理人员办公及相应的配套设施，建筑外形简洁明快。三、办公楼建筑设计1．办公楼概况该工程项目是保险公司办公大楼，为七层现浇钢筋混凝土框架结构，办公楼总建筑面积为7680m2，建筑高度30.65m（从室外地坪到屋面檐口）。一至七层主要为办公。屋顶塔楼主要为电梯机房。2．平面设计在设计上以规整的矩形安排平面，充分利用场地，合理划分功能分区。底层设大厅、资料室、档案室、各一个，办公室若干。二层设置办公室若干、大小会议室、会客室、活动室各一个。其它层设置办公室若干。每层设置男女厕所各一个.根据建筑防火等要求，力求交通路线简捷明确，联系通行方便，每层设置两道两跑楼梯,两台电梯。3．建筑方案本设计为七层办公楼，选用现浇式框架结构。总建筑面积7680 m2，总高度为30.2m，层高3.9m。设计标高: 室内设计标高±0.000,室外地坪标高－0.450m。4 ．验算房屋高宽比及是否需要设伸缩缝房屋高度指室外地面至檐口高度，不包括局部突出屋面的水箱、电梯间等部分的高度，故本设计房屋高度为30.2米，房屋的宽度为14.8米。 H/B=30.2/14.8 =2.04<4 符合要求现浇式框架结构室内的伸缩缝最大间距为55米，本设计中最长距离为53.2米，所以不需设伸缩缝。5．材料强度选择混凝土： 1～8层柱： C30 1～8层梁、板：C30 钢筋：梁、柱：主筋Ⅱ级、其他Ⅰ级板：Ⅰ级6．建筑构造 （1）墙身做法墙体采纳M型烧结多孔砖，砌筑砂浆采纳M5混合砂浆。内侧：1:2.5水泥砂浆打底15厚纸筋石灰批面5厚, 白色乳胶漆一底二道外侧：15厚1:2.5水泥砂浆刷素水泥浆一道，3厚水泥胶结合层 8厚瓷面砖，1:1水泥砂浆擦缝（2）屋面做法：120厚钢筋混凝土现浇板，20mm石灰砂浆抹底，20mm水泥砂浆找平，100～140厚（2%找坡）膨胀珍珠岩保温层，四层作法防水层（一毡二油上铺小石子）。 （3）楼面做法:120钢筋混凝土现浇板，15mm纸筋石灰抹底，20mm水泥砂浆找平，水磨石面层。（4...
