三角形钢屋架课程设计指导书

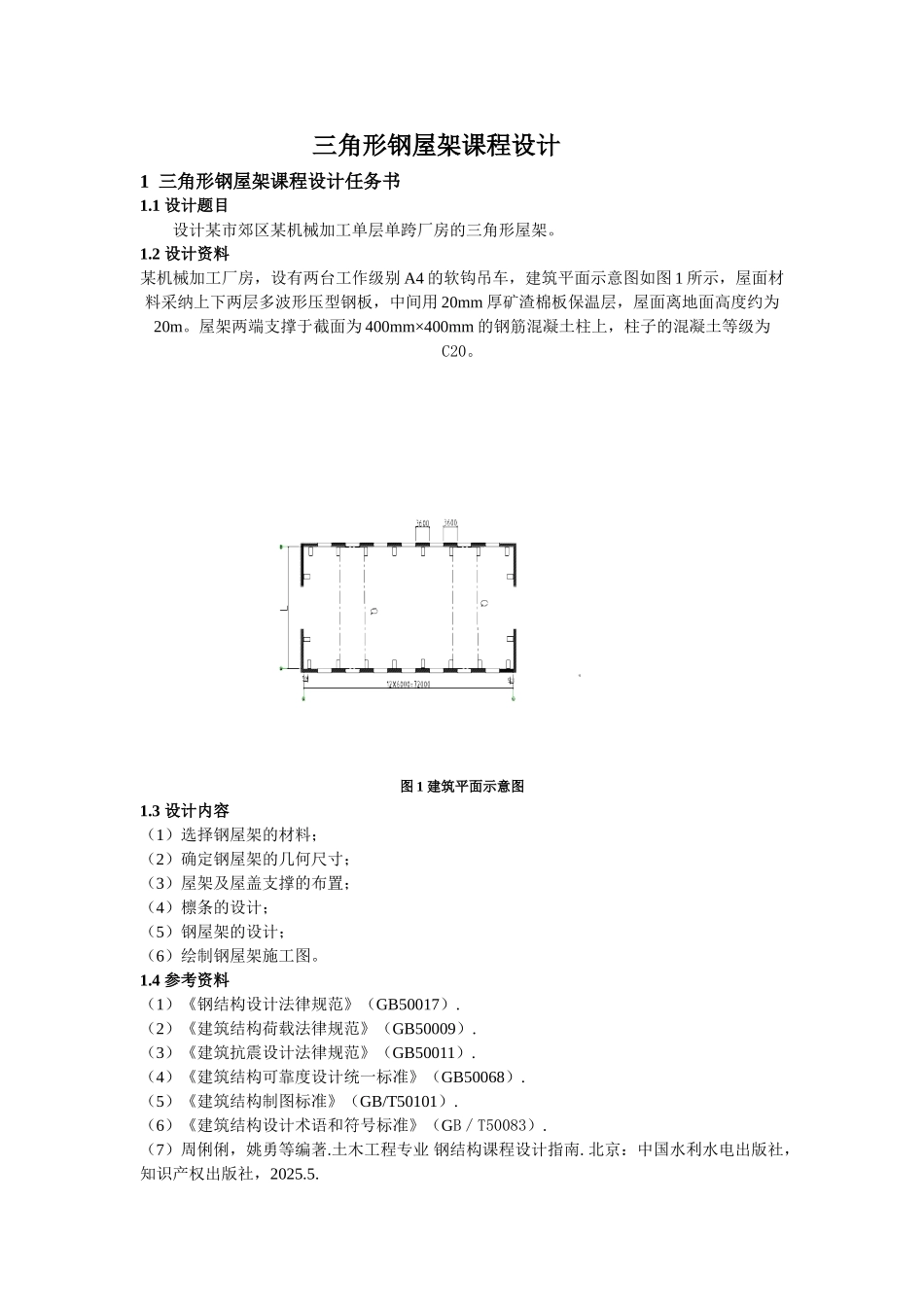

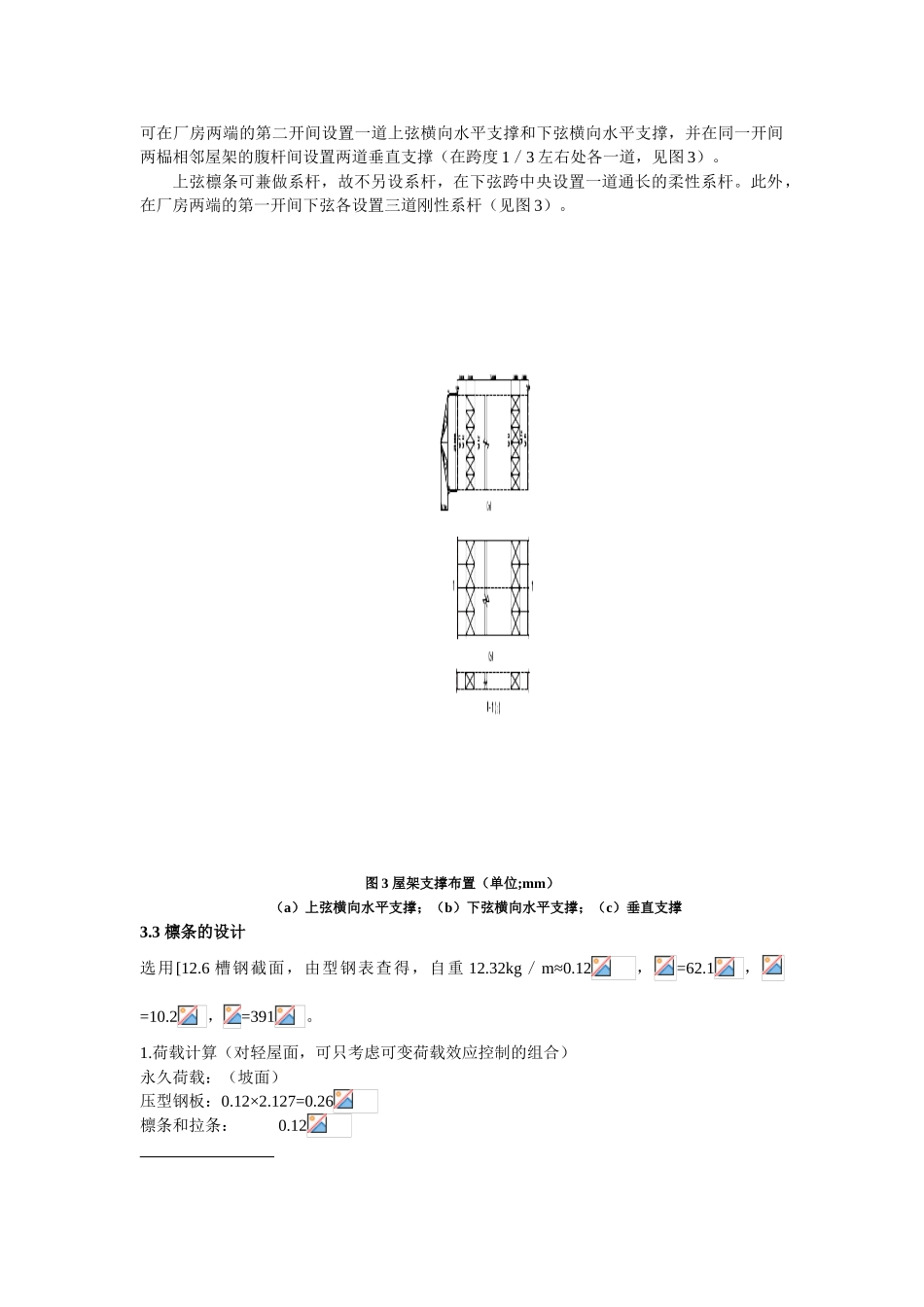

三角形钢屋架课程设计1 三角形钢屋架课程设计任务书1.1 设计题目设计某市郊区某机械加工单层单跨厂房的三角形屋架。1.2 设计资料某机械加工厂房，设有两台工作级别 A4 的软钩吊车，建筑平面示意图如图 1 所示，屋面材料采纳上下两层多波形压型钢板，中间用 20mm 厚矿渣棉板保温层，屋面离地面高度约为20m。屋架两端支撑于截面为 400mm×400mm 的钢筋混凝土柱上，柱子的混凝土等级为C20。 图 1 建筑平面示意图1.3 设计内容（1）选择钢屋架的材料；（2）确定钢屋架的几何尺寸；（3）屋架及屋盖支撑的布置；（4）檩条的设计；（5）钢屋架的设计；（6）绘制钢屋架施工图。1.4 参考资料（1）《钢结构设计法律规范》（GB50017）.（2）《建筑结构荷载法律规范》（GB50009）.（3）《建筑抗震设计法律规范》（GB50011）.（4）《建筑结构可靠度设计统一标准》（GB50068）.（5）《建筑结构制图标准》（GB/T50101）.（6）《建筑结构设计术语和符号标准》（GB／T50083）.（7）周俐俐，姚勇等编著.土木工程专业 钢结构课程设计指南. 北京：中国水利水电出版社，知识产权出版社，2025.5.2、三角形钢屋架课程设计指导书参见梯形钢结构屋架课程实际指导书。3、三角形钢屋架课程设计实例3.1 设计资料 三角形（芬克式）屋架跨度 24m，间距 6m，屋面材料为压型钢板（自重 0.12），屋面坡度 1／2.5，厂房长度为 60m。基本风压 0.40，雪荷载为 0.35，屋面高度为（平均约）20m，屋架支撑于钢筋混凝土柱上。钢材采纳 Q235B,焊条采纳 E43型。3.2 屋架尺寸和檩条、支撑布置1.屋架尺寸屋架计算跨度：= －300=24000－300=23700mm屋面倾角： 屋架跨中的高度为：上弦长度：节间长度： 节间水平投影长度：a==2127×0.9285=1975mm屋架几何尺寸见图 2。 图 2 屋架几何尺寸（单位：mm）2.檩条和支撑布置根据屋面材料的最大容许檩距，可将檩条布置于上弦节点上（见图 2），檩距为节间长度。在檩条的跨中设置一道拉条。根据厂房总长度 60m，跨度为 24m，有中级工作制吊车及第一开间尺寸 5.5m 等因素，可在厂房两端的第二开间设置一道上弦横向水平支撑和下弦横向水平支撑，并在同一开间两榀相邻屋架的腹杆间设置两道垂直支撑（在跨度 1／3 左右处各一道，见图 3）。上弦檩条可兼做系杆，故不另设系杆，在下弦跨中央设置一道通长的柔性系杆。此外，在厂房两端的第一开间下弦各设置三道刚性系杆（见图 3）。图 3 屋架支撑布置（单位;mm）...
