中水回用机房设备安装

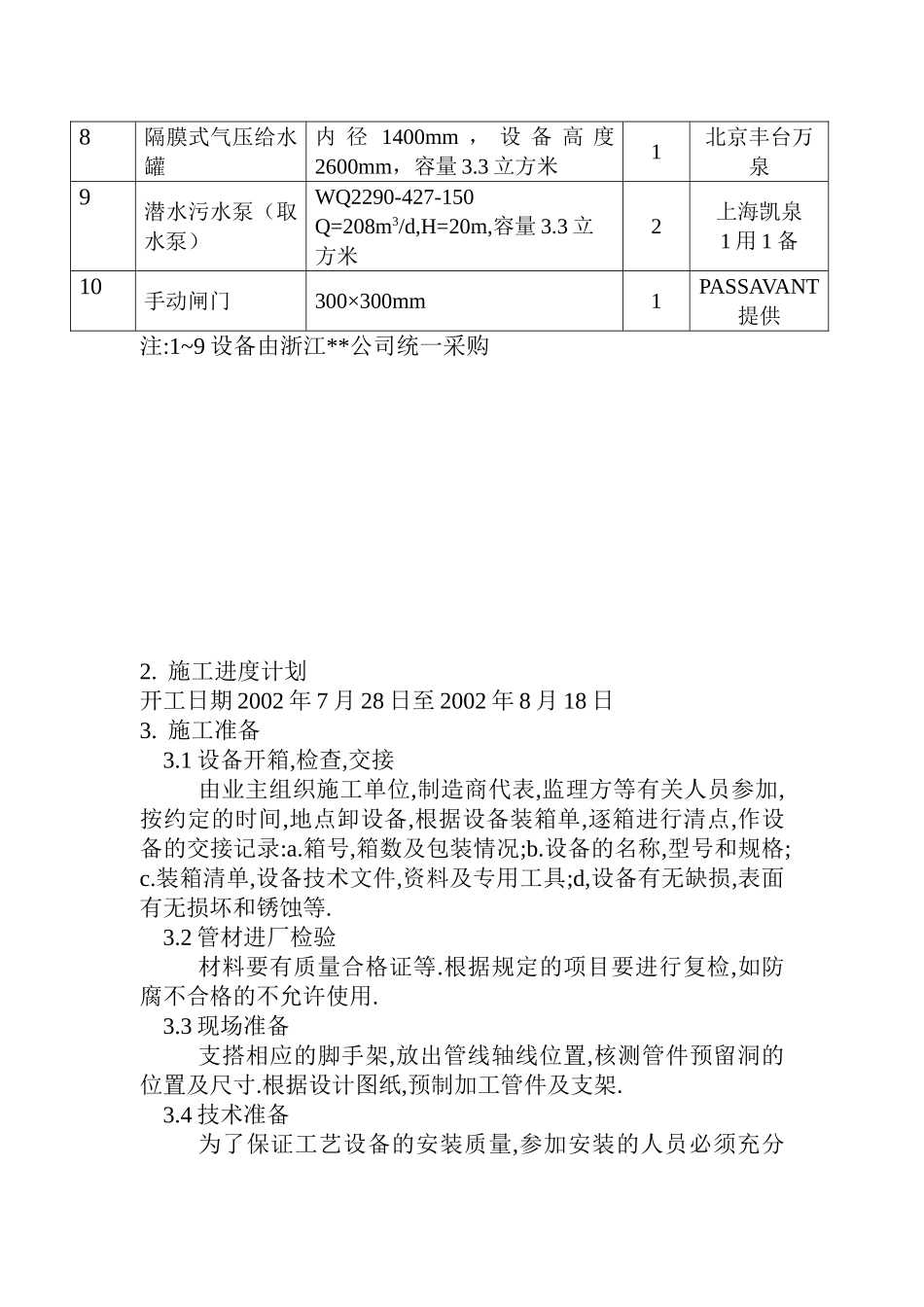

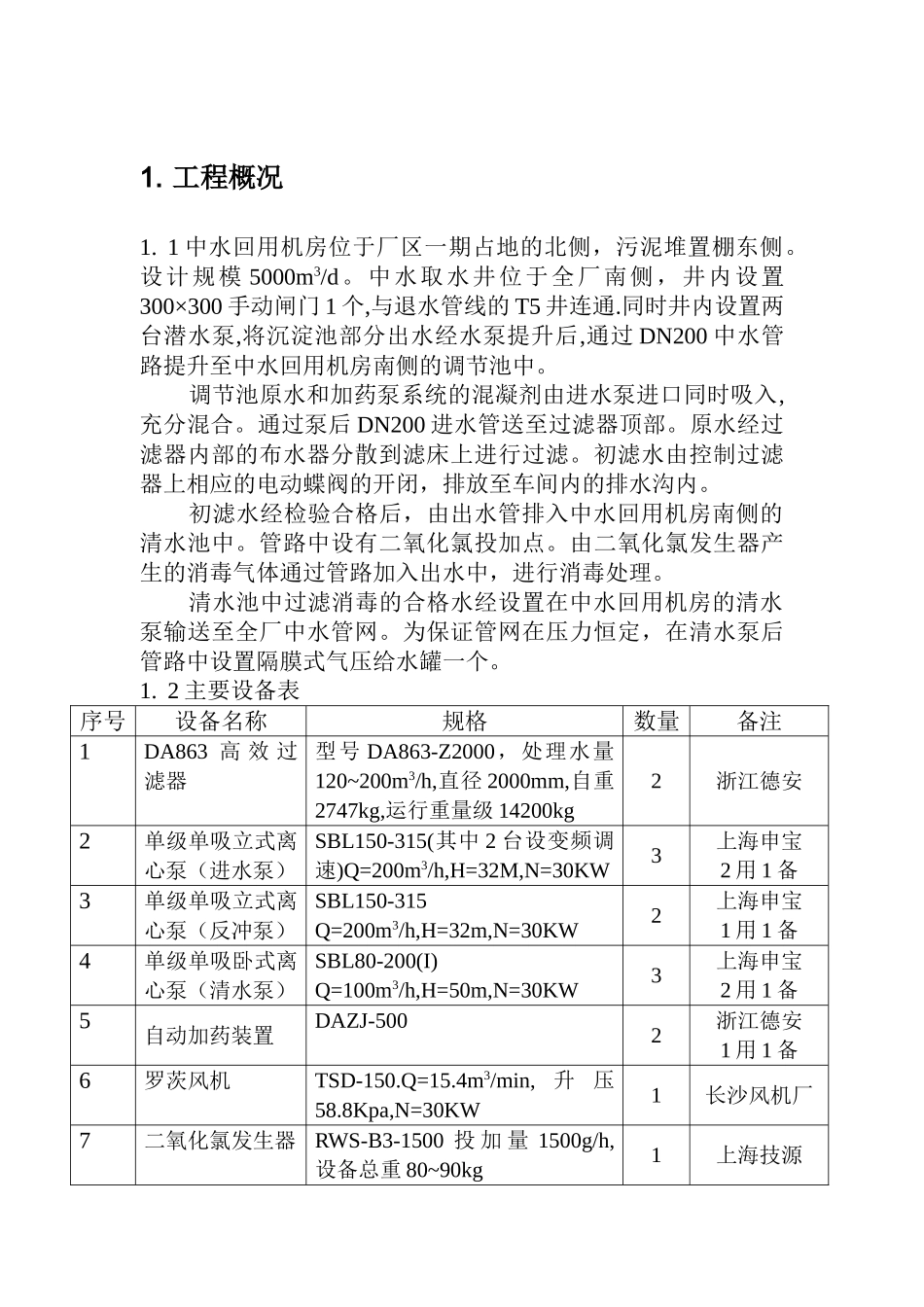

1. 工程概况1. 1 中水回用机房位于厂区一期占地的北侧，污泥堆置棚东侧。设计规模 5000m3/d。中水取水井位于全厂南侧，井内设置300×300 手动闸门 1 个,与退水管线的 T5 井连通.同时井内设置两台潜水泵,将沉淀池部分出水经水泵提升后,通过 DN200 中水管路提升至中水回用机房南侧的调节池中。调节池原水和加药泵系统的混凝剂由进水泵进口同时吸入,充分混合。通过泵后 DN200 进水管送至过滤器顶部。原水经过滤器内部的布水器分散到滤床上进行过滤。初滤水由控制过滤器上相应的电动蝶阀的开闭，排放至车间内的排水沟内。初滤水经检验合格后，由出水管排入中水回用机房南侧的清水池中。管路中设有二氧化氯投加点。由二氧化氯发生器产生的消毒气体通过管路加入出水中，进行消毒处理。清水池中过滤消毒的合格水经设置在中水回用机房的清水泵输送至全厂中水管网。为保证管网在压力恒定，在清水泵后管路中设置隔膜式气压给水罐一个。1. 2 主要设备表序号设备名称规格数量备注1DA863 高 效 过滤器型号 DA863-Z2000，处理水量120~200m3/h,直径 2000mm,自重2747kg,运行重量级 14200kg2浙江德安2单级单吸立式离心泵（进水泵）SBL150-315(其中 2 台设变频调速)Q=200m3/h,H=32M,N=30KW3上海申宝2 用 1 备3单级单吸立式离心泵（反冲泵）SBL150-315 Q=200m3/h,H=32m,N=30KW2上海申宝1 用 1 备4单级单吸卧式离心泵（清水泵）SBL80-200(I) Q=100m3/h,H=50m,N=30KW3上海申宝2 用 1 备5自动加药装置DAZJ-5002浙江德安1 用 1 备6罗茨风机TSD-150.Q=15.4m3/min,升压58.8Kpa,N=30KW1长沙风机厂7二氧化氯发生器RWS-B3-1500 投 加 量 1500g/h,设备总重 80~90kg1上海技源8隔膜式气压给水罐内 径 1400mm ， 设 备 高 度2600mm，容量 3.3 立方米1北京丰台万泉9潜水污水泵（取水泵）WQ2290-427-150Q=208m3/d,H=20m,容量 3.3 立方米2上海凯泉1 用 1 备10手动闸门300×300mm1PASSAVANT提供注:1~9 设备由浙江**公司统一采购2. 施工进度计划开工日期 2002 年 7 月 28 日至 2002 年 8 月 18 日3. 施工准备3.1 设备开箱,检查,交接由业主组织施工单位,制造商代表,监理方等有关人员参加,按约定的时间,地点卸设备,根据设备装箱单,逐箱进行清点,作设备的交接记录:a.箱号,箱数及包装情况;b.设备的名称,型号和规格;c.装箱清单,设备技术文件,资料及专用工具;d,设备有无缺损,表面有无损坏和锈蚀等.3.2 管材进厂检验...
