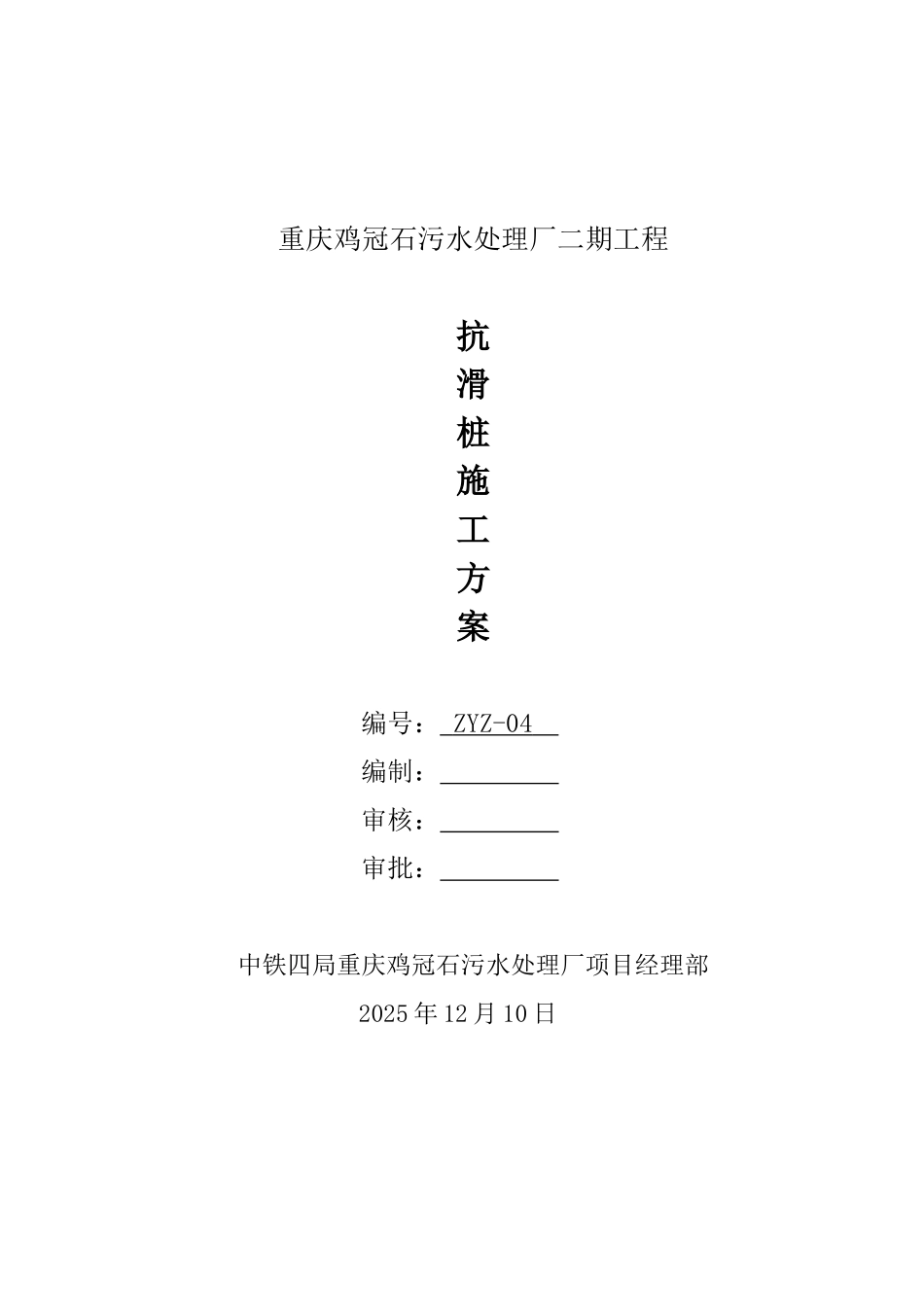

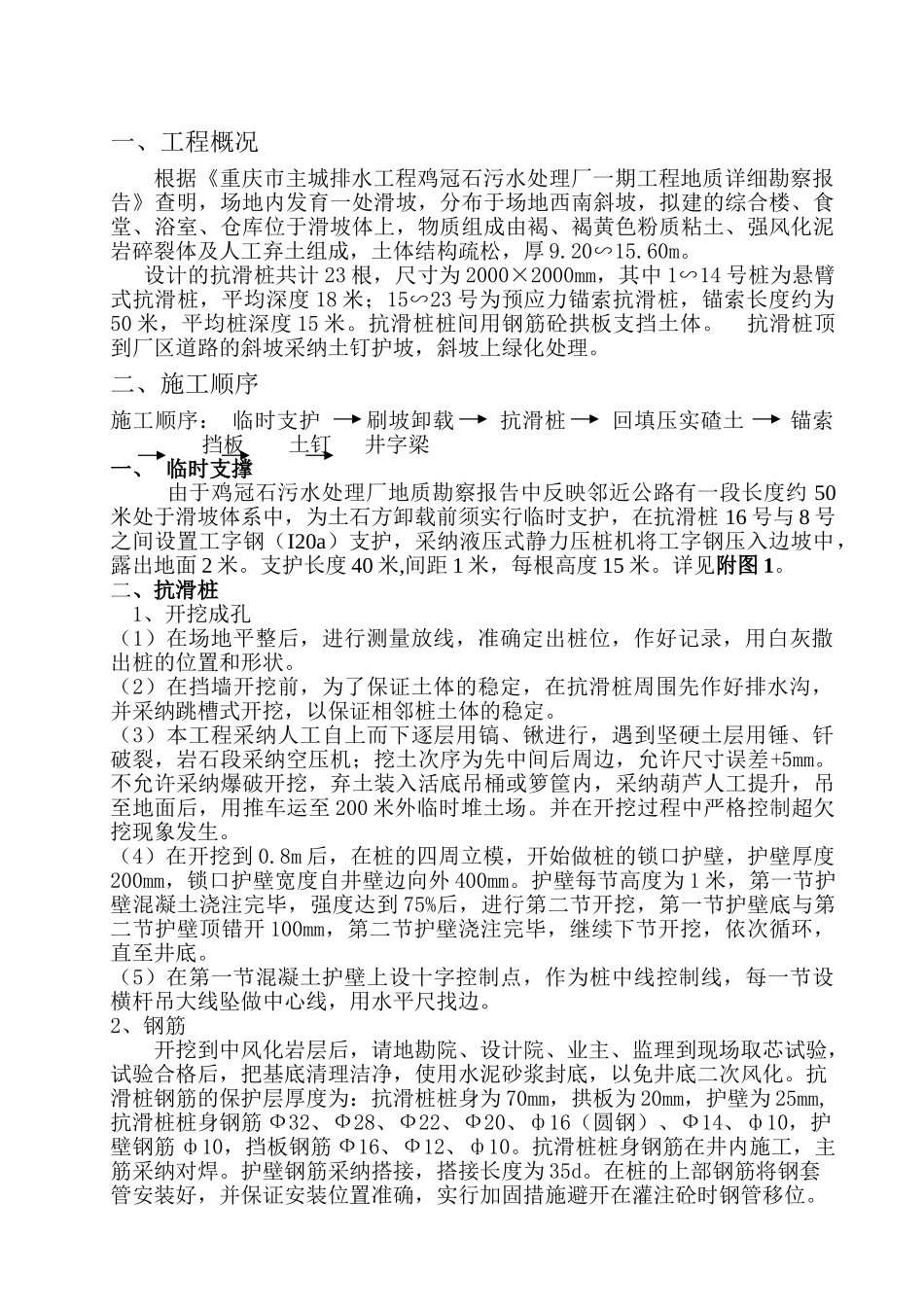

重庆鸡冠石污水处理厂二期工程抗滑桩施工方案编号： ZYZ-04 编制： 审核： 审批： 中铁四局重庆鸡冠石污水处理厂项目经理部2025 年 12 月 10 日一、工程概况根据《重庆市主城排水工程鸡冠石污水处理厂一期工程地质详细勘察报告》查明，场地内发育一处滑坡，分布于场地西南斜坡，拟建的综合楼、食堂、浴室、仓库位于滑坡体上，物质组成由褐、褐黄色粉质粘土、强风化泥岩碎裂体及人工弃土组成，土体结构疏松，厚 9.20∽15.60m。 设计的抗滑桩共计 23 根，尺寸为 2000×2000mm，其中 1∽14 号桩为悬臂式抗滑桩，平均深度 18 米；15∽23 号为预应力锚索抗滑桩，锚索长度约为50 米，平均桩深度 15 米。抗滑桩桩间用钢筋砼拱板支挡土体。 抗滑桩顶到厂区道路的斜坡采纳土钉护坡，斜坡上绿化处理。二、施工顺序施工顺序： 临时支护 刷坡卸载 抗滑桩 回填压实碴土 锚索 挡板 土钉 井字梁一、 临时支撑 由于鸡冠石污水处理厂地质勘察报告中反映邻近公路有一段长度约 50米处于滑坡体系中，为土石方卸载前须实行临时支护，在抗滑桩 16 号与 8 号之间设置工字钢（I20a）支护，采纳液压式静力压桩机将工字钢压入边坡中，露出地面 2 米。支护长度 40 米,间距 1 米，每根高度 15 米。详见附图 1。二、抗滑桩 1、开挖成孔（1）在场地平整后，进行测量放线，准确定出桩位，作好记录，用白灰撒出桩的位置和形状。（2）在挡墙开挖前，为了保证土体的稳定，在抗滑桩周围先作好排水沟，并采纳跳槽式开挖，以保证相邻桩土体的稳定。（3）本工程采纳人工自上而下逐层用镐、锹进行，遇到坚硬土层用锤、钎破裂，岩石段采纳空压机；挖土次序为先中间后周边，允许尺寸误差+5mm。不允许采纳爆破开挖，弃土装入活底吊桶或箩筐内，采纳葫芦人工提升，吊至地面后，用推车运至 200 米外临时堆土场。并在开挖过程中严格控制超欠挖现象发生。（4）在开挖到 0.8m 后，在桩的四周立模，开始做桩的锁口护壁，护壁厚度200mm，锁口护壁宽度自井壁边向外 400mm。护壁每节高度为 1 米，第一节护壁混凝土浇注完毕，强度达到 75%后，进行第二节开挖，第一节护壁底与第二节护壁顶错开 100mm，第二节护壁浇注完毕，继续下节开挖，依次循环，直至井底。（5）在第一节混凝土护壁上设十字控制点，作为桩中线控制线，每一节设横杆吊大线坠做中心线，用水平尺找边。2、钢筋开挖到中风化岩层后，请地勘院、设计院、业主、监理到现场取芯试验...
