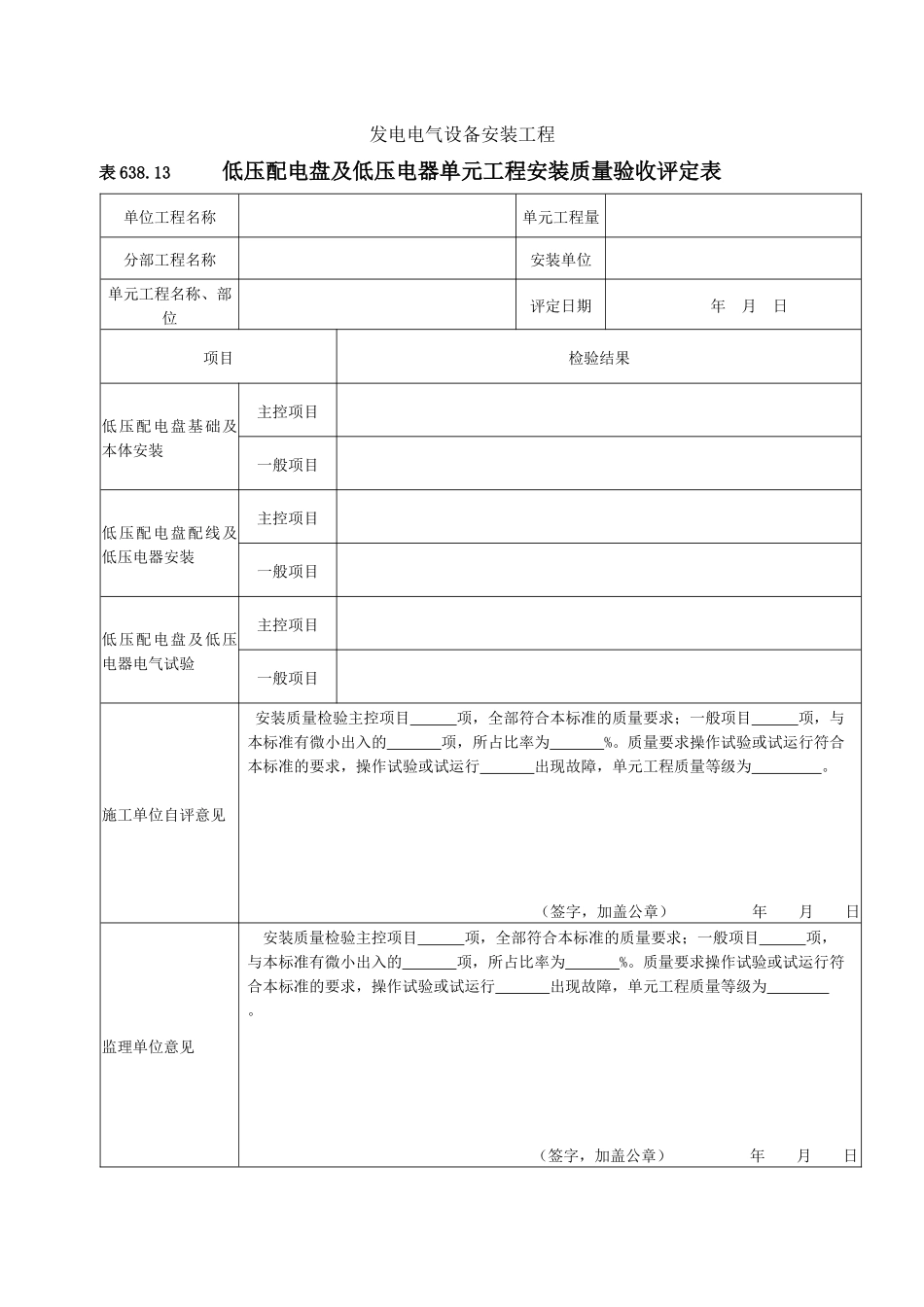

发电电气设备安装工程表 638.13 低压配电盘及低压电器单元工程安装质量验收评定表单位工程名称单元工程量 分部工程名称安装单位单元工程名称、部位评定日期年 月 日项目检验结果低压配电盘基础及本体安装主控项目一般项目低压配电盘配线及低压电器安装主控项目一般项目低压配电盘及低压电器电气试验主控项目一般项目施工单位自评意见安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。（签字，加盖公章） 年 月 日监理单位意见安装质量检验主控项目 项，全部符合本标准的质量要求；一般项目 项，与本标准有微小出入的 项，所占比率为 %。质量要求操作试验或试运行符合本标准的要求，操作试验或试运行 出现故障，单元工程质量等级为 。（签字，加盖公章） 年 月 日发电电气设备安装工程表 638.13-1 低压配电盘基础及本体安装单元工程（部分）质量检查表编号： 日期： 分部工程名称单元工程名称 安装内容安装单位开/完工日期年 月 日～ 年 月 日项次检验项目质量标准检验结果检验人(签字)主控项目1成套柜的安装1.机械闭锁、电气闭锁动作正确可靠；2.动触头与静触头的中心线一致，触头接触紧密；3 二次回路辅助开关的切换接点动作准确，接触可靠2抽屉式配电柜的安装1.抽屉推拉灵活轻便，无卡阻、碰撞现象；2.抽屉的机械联锁或电气联锁装置动作正确可靠，断路器分闸后，隔离触头才能分开；3.抽屉与柜体间的二次回路连接插件接触良好3手车式柜的安装1.手车推拉灵活轻便，无卡阻、碰撞现象；安全隔离板开启灵活；2.手车推入工作位置后，动触头顶部与静触头底部的间隙符合产品技术文件要求；3.手车和柜体间的二次回路连接插件接触良好；4.手车与柜体间的接地触头接触紧密，当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开；5.检查防止电气误操作的“五防”装置齐全，并动作灵活可靠4接地或接零1.抽屉与柜体间的接触及柜体框架的接地应良好；2 基础型钢接地明显可靠，接地点数不少于 2；3 低压配电开关柜接地母线（PE）和零母线(N)的隔离或连接、重复接地符合设计文件要求表 638.13-1 续一般项目1基础安装1.符合设计文件要求项目基础型钢允许偏差值mm/mmm/全长不直度＜1＜5水平度＜1＜5位置偏差及不平行度—＜52.基础型钢顶部宜...
