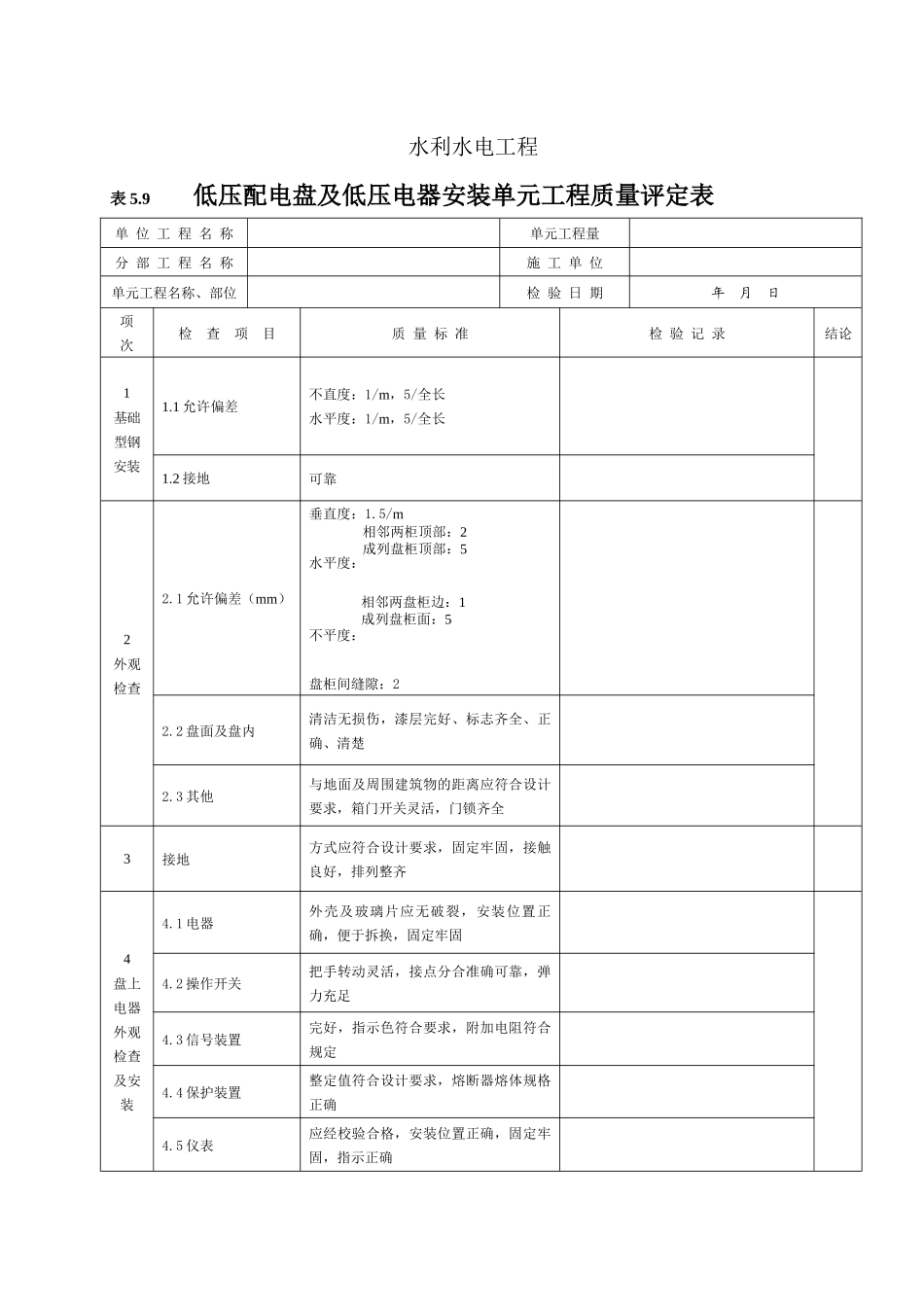

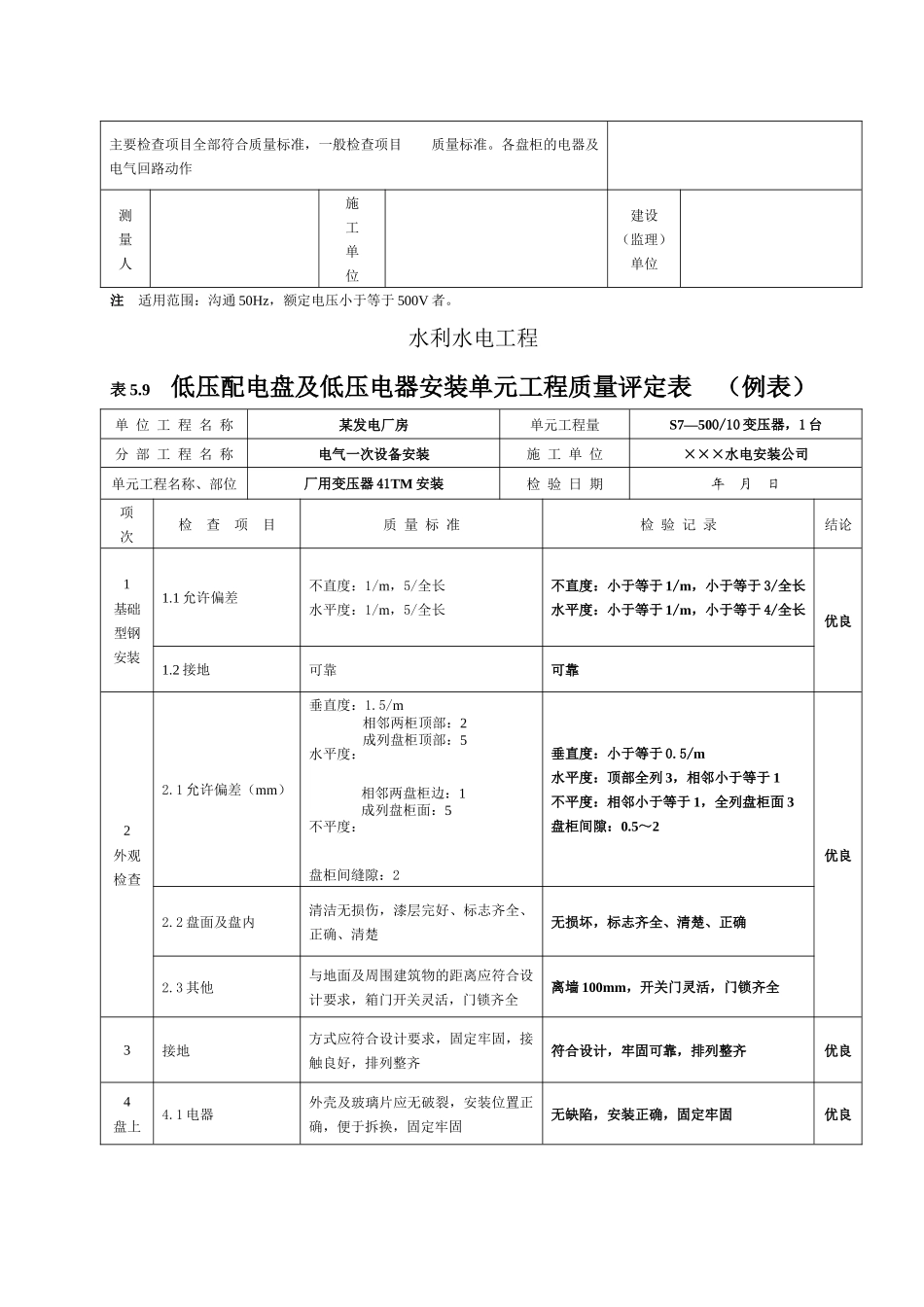

低压配电盘及低压电器安装单元工程质量评定表

相邻两柜顶部：2成列盘柜顶部：5相邻两盘柜边：1成列盘柜面：5水利水电工程表 5.9 低压配电盘及低压电器安装单元工程质量评定表 单 位 工 程 名 称单元工程量分 部 工 程 名 称施 工 单 位单元工程名称、部位检 验 日 期年 月 日项次检 查 项 目质 量 标 准检 验 记 录结论1基础型钢安装1.1 允许偏差不直度：1/m，5/全长 水平度：1/m，5/全长1.2 接地可靠2外观检查2.1 允许偏差（mm）垂直度：1.5/m水平度：不平度：盘柜间缝隙：22.2 盘面及盘内清洁无损伤，漆层完好、标志齐全、正确、清楚2.3 其他与地面及周围建筑物的距离应符合设计要求，箱门开关灵活，门锁齐全3接地方式应符合设计要求，固定牢固，接触良好，排列整齐4盘上电器外观检查及安装4.1 电器外壳及玻璃片应无破裂，安装位置正确，便于拆换，固定牢固4.2 操作开关把手转动灵活，接点分合准确可靠，弹力充足4.3 信号装置完好，指示色符合要求，附加电阻符合规定4.4 保护装置整定值符合设计要求，熔断器熔体规格正确4.5 仪表应经校验合格，安装位置正确，固定牢固，指示正确5端子板及二次接线应符合 GB50171—92 要求续表 5.9项次检查项目质 量 标 准检 验 记 录结论6硬母线及电缆安装6.1 排列整齐，相位排列一致，绝缘良好6.2 裸露母线电气间隙及漏电距离电气间隙大于等于 12mm，漏电距离大于等于 20mm6.3 连接应紧密，牢固，用厚 0.05mm×10mm塞尺检查：线接触塞不进，面接触：塞进深度小于等于 4mm（母线宽度小于等于 50mm）6.4 母线漆色符 合 规 定 GBJ149—90 第 2.1.10 ～2.1.12 条6.5 小母线应为直径大于等于 6mm 的铜棒或铜管，且标志齐全，清楚，正确6.6 其他符合硬母线装置安装工程规定7抽屉式配电柜安装7.1 基础及柜体同项次 1.2 规定7.2 抽屉推拉灵活，轻便，无卡阻，碰撞7.3 触头动静触头中心应一致，触头接触应紧密7.4 联锁装置动作应正确，可靠7.5 接地触头应接触紧密，可靠8△绝缘电阻测量绝缘电阻值应大于等于 1MΩ9△沟通耐压试验试验电压标准为 1000V，试验应无异常10△相位检查各相两侧的相位应一致11低压电器安装11.1 零部件齐全，清洁，无锈蚀等缺陷，瓷件不应有裂纹和伤痕11.2 规格 规格、型号、工作条件等应与现场实际使用要求相符，铭牌标志齐全11.3 排列整齐，便于操作和维护11.4 接地金属外壳、框架的接零或接地应符合规定检验结果共检验 项，合格 项，其中优良 项...
