全站仪使用说明书介绍

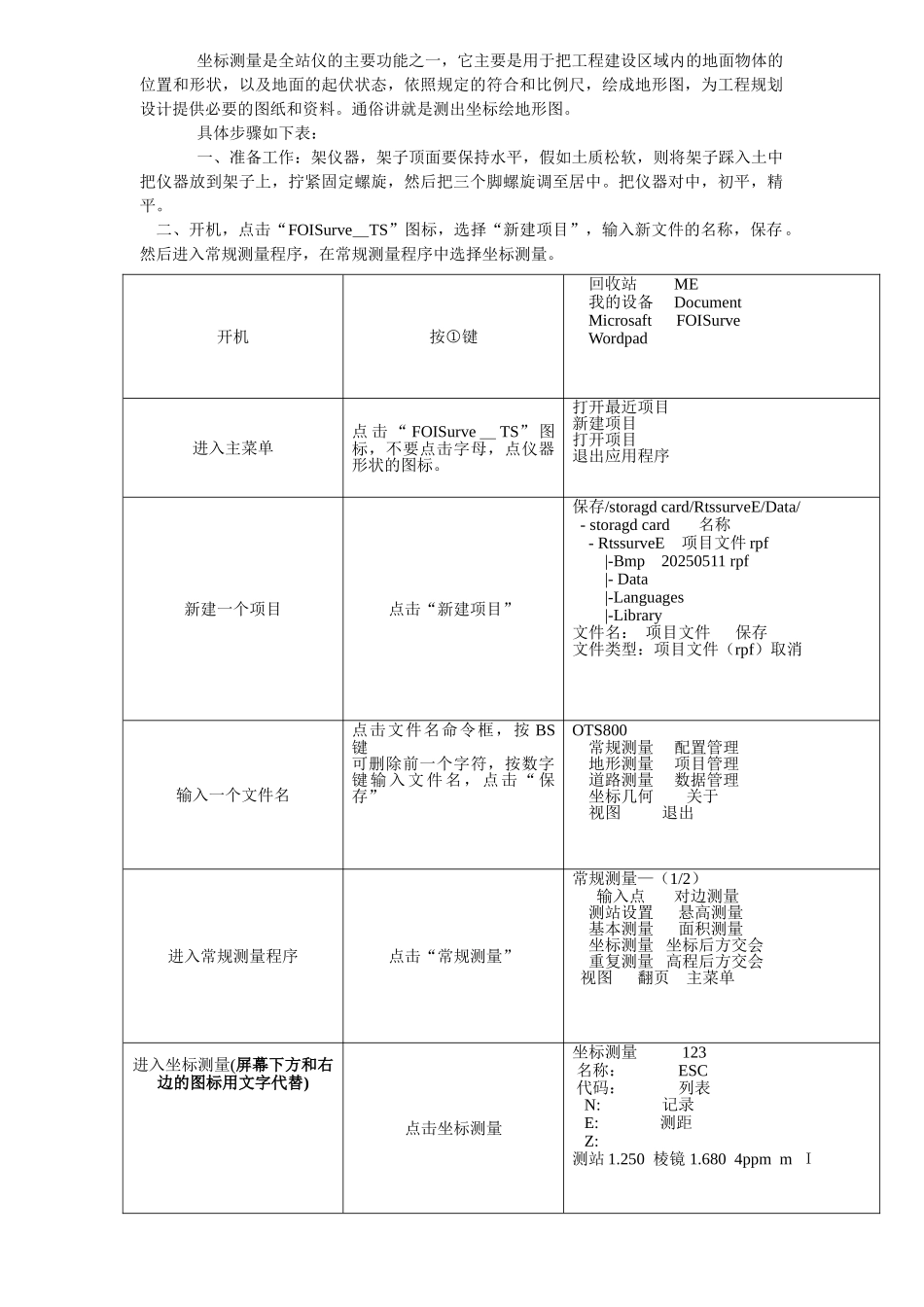

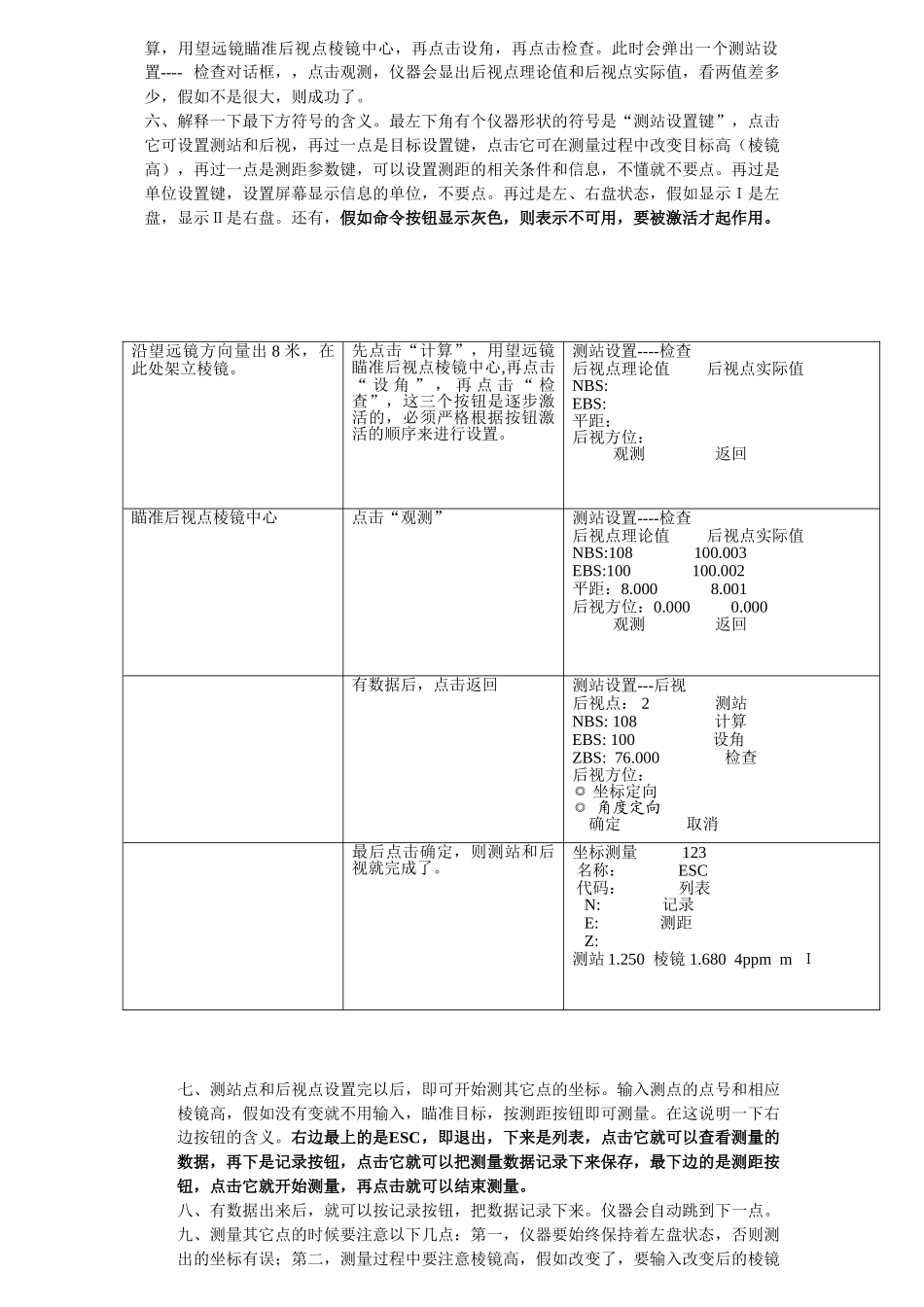

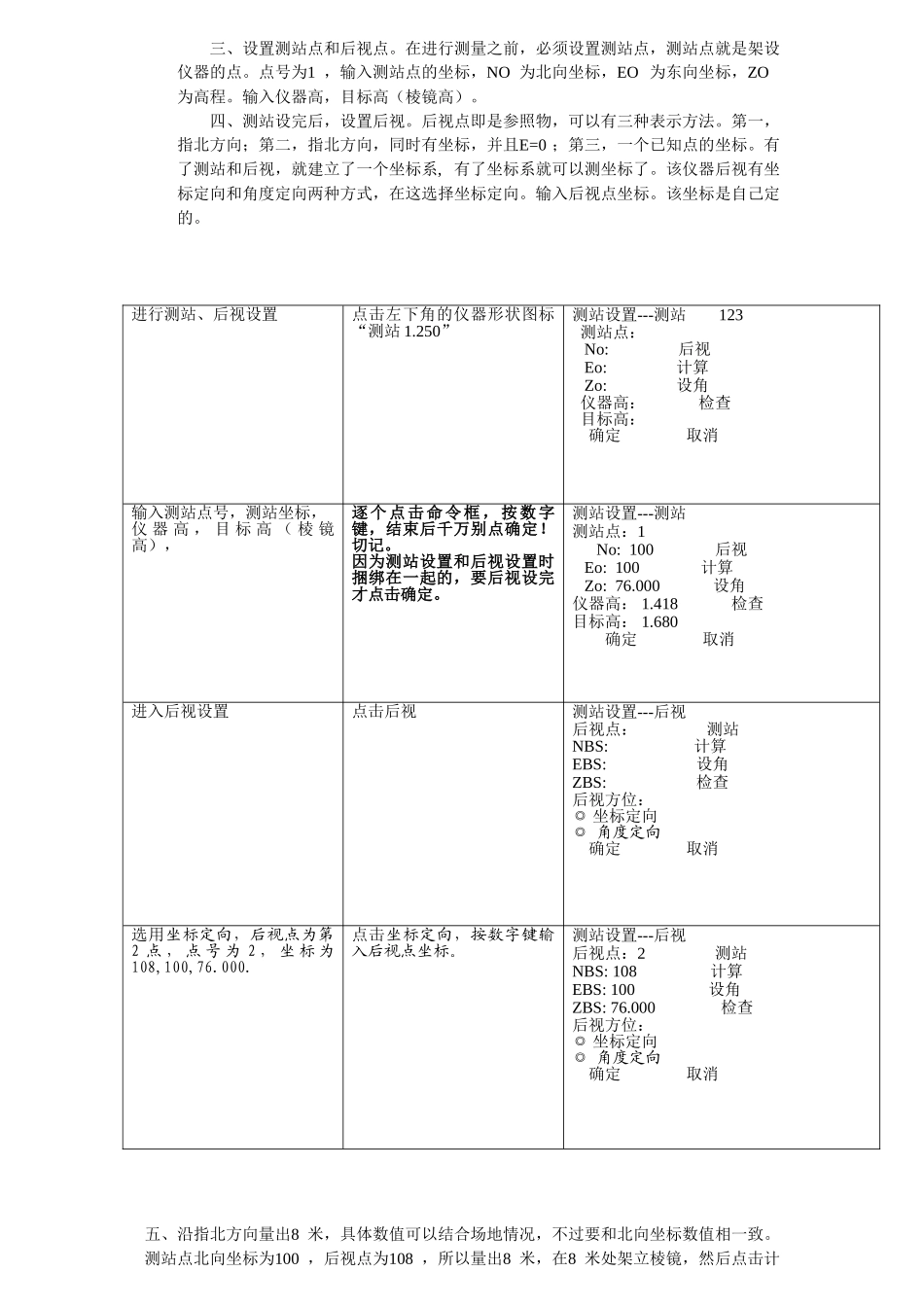

坐标测量是全站仪的主要功能之一，它主要是用于把工程建设区域内的地面物体的位置和形状，以及地面的起伏状态，依照规定的符合和比例尺，绘成地形图，为工程规划设计提供必要的图纸和资料。通俗讲就是测出坐标绘地形图。具体步骤如下表：一、准备工作：架仪器，架子顶面要保持水平，假如土质松软，则将架子踩入土中把仪器放到架子上，拧紧固定螺旋，然后把三个脚螺旋调至居中。把仪器对中，初平，精平。二、开机，点击“FOISurve＿TS”图标，选择“新建项目”，输入新文件的名称，保存。然后进入常规测量程序，在常规测量程序中选择坐标测量。开机按①键回收站 ME我的设备 DocumentMicrosaft FOISurveWordpad进入主菜单点 击 “ FOISurve ＿ TS” 图标，不要点击字母，点仪器形状的图标。打开最近项目新建项目打开项目退出应用程序新建一个项目点击“新建项目”保存/storagd card/RtssurveE/Data/ - storagd card 名称 - RtssurveE 项目文件 rpf |-Bmp 20250511 rpf |- Data |-Languages |-Library文件名： 项目文件 保存文件类型：项目文件（rpf）取消输入一个文件名点击文件名命令框，按 BS键可删除前一个字符，按数字键输入文件名，点击“保存”OTS800常规测量 配置管理地形测量 项目管理道路测量 数据管理坐标几何 关于 视图 退出进入常规测量程序点击“常规测量”常规测量—（1/2）输入点 对边测量 测站设置 悬高测量基本测量 面积测量坐标测量 坐标后方交会重复测量 高程后方交会 视图 翻页 主菜单进入坐标测量(屏幕下方和右边的图标用文字代替)点击坐标测量坐标测量 123 名称： ESC 代码： 列表 N: 记录 E: 测距 Z: 测站 1.250 棱镜 1.680 4ppm m Ⅰ三、设置测站点和后视点。在进行测量之前，必须设置测站点，测站点就是架设仪器的点。点号为1 ，输入测站点的坐标，NO 为北向坐标，EO 为东向坐标，ZO为高程。输入仪器高，目标高（棱镜高）。四、测站设完后，设置后视。后视点即是参照物，可以有三种表示方法。第一，指北方向；第二，指北方向，同时有坐标，并且E=0 ；第三，一个已知点的坐标。有了测站和后视，就建立了一个坐标系, 有了坐标系就可以测坐标了。该仪器后视有坐标定向和角度定向两种方式，在这选择坐标定向。输入后视点坐标。该坐标是自己定的。五、沿指北方向量出8 米，具体数值可以结合场地情况，不过要和北向坐标数值相一致。测站点北向坐标为100 ，后...
