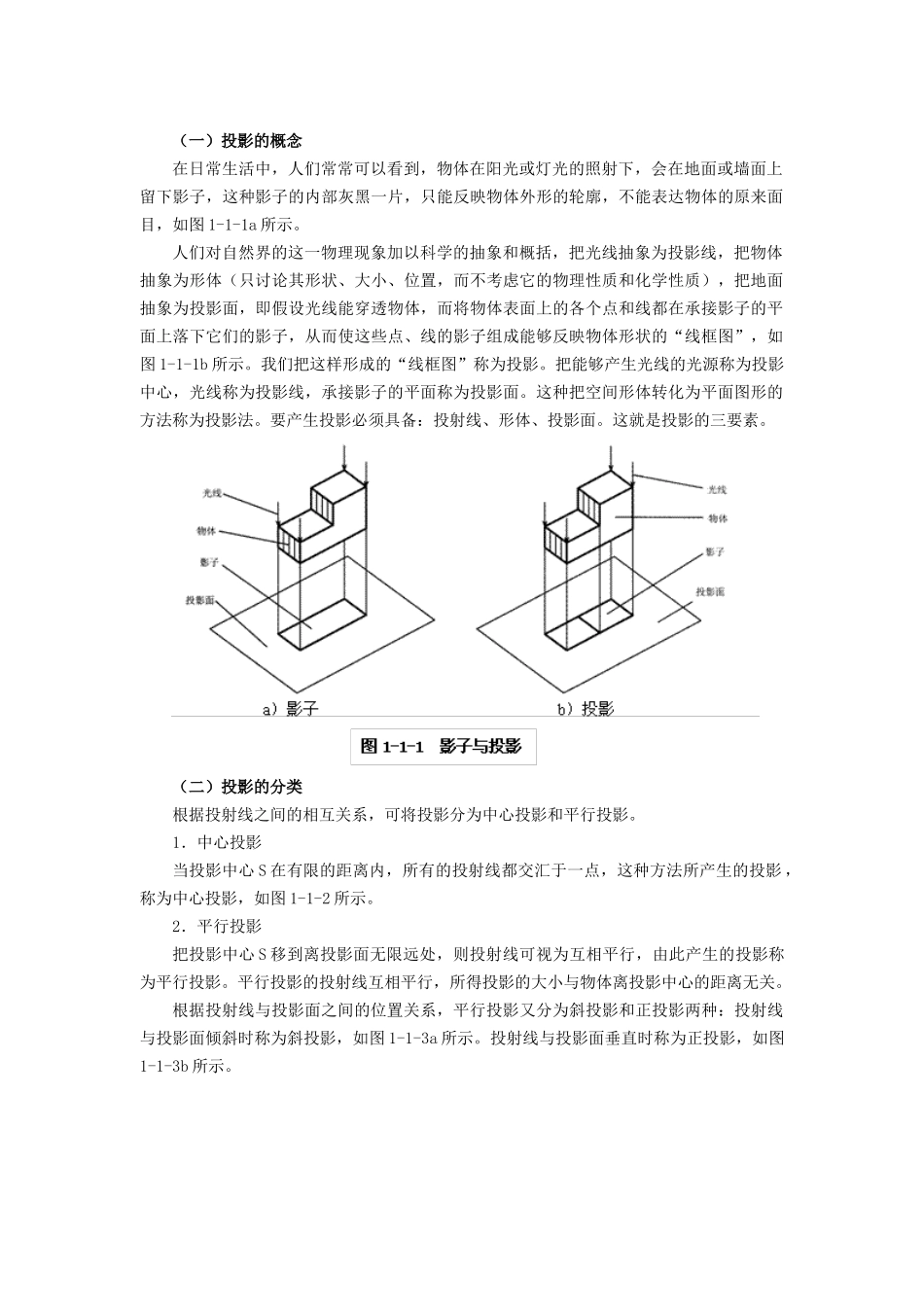

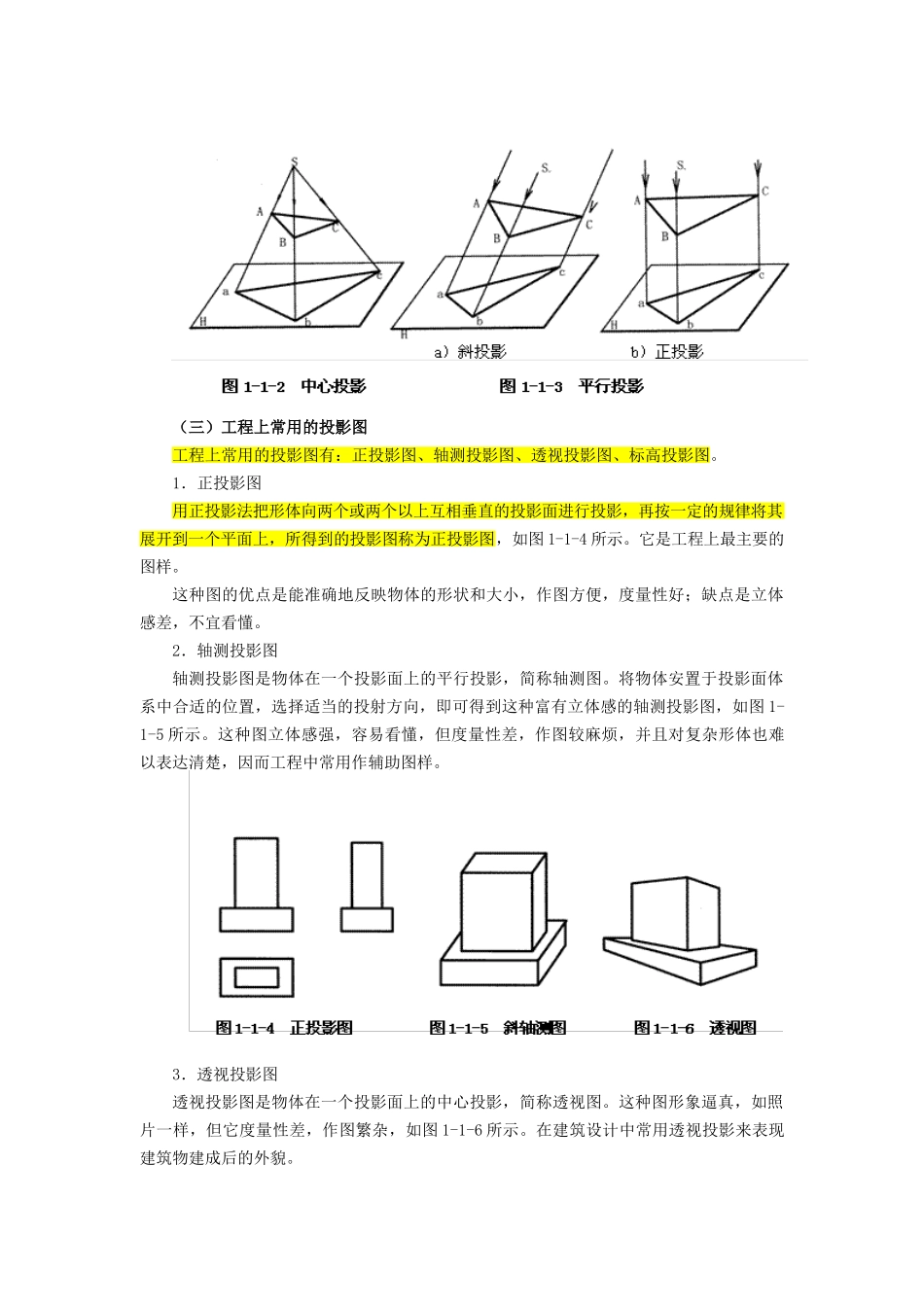

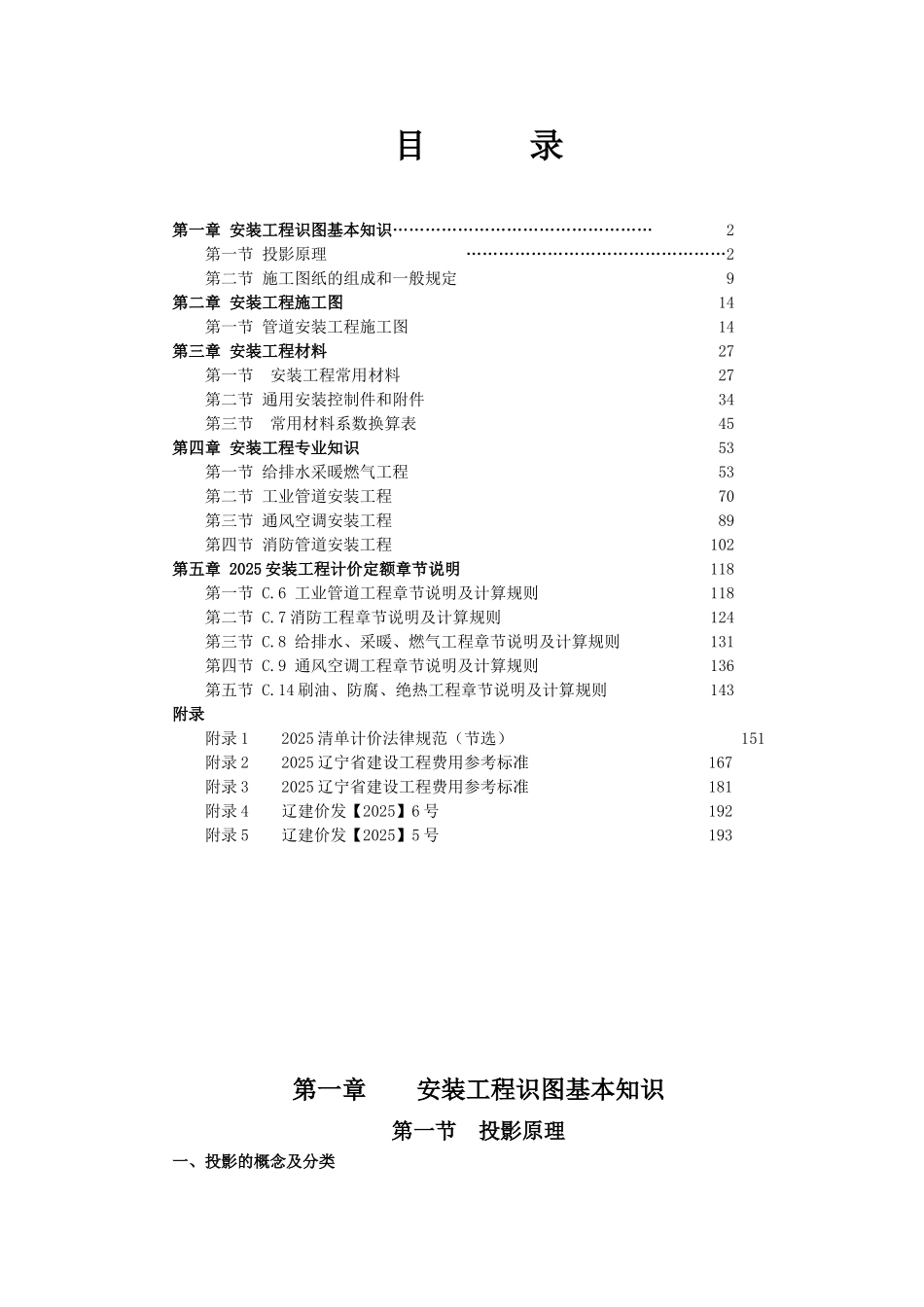

目 录第一章 安装工程识图基本知识………………………………………… 2第一节 投影原理…………………………………………2第二节 施工图纸的组成和一般规定 9第二章 安装工程施工图 14第一节 管道安装工程施工图 14第三章 安装工程材料 27第一节 安装工程常用材料 27第二节 通用安装控制件和附件 34第三节 常用材料系数换算表 45第四章 安装工程专业知识 53第一节 给排水采暖燃气工程 53第二节 工业管道安装工程 70第三节 通风空调安装工程 89第四节 消防管道安装工程 102第五章 2025 安装工程计价定额章节说明 118第一节 C.6 工业管道工程章节说明及计算规则 118第二节 C.7 消防工程章节说明及计算规则 124第三节 C.8 给排水、采暖、燃气工程章节说明及计算规则 131第四节 C.9 通风空调工程章节说明及计算规则 136第五节 C.14 刷油、防腐、绝热工程章节说明及计算规则 143附录附录 1 2025 清单计价法律规范（节选） 151附录 2 2025 辽宁省建设工程费用参考标准 167附录 3 2025 辽宁省建设工程费用参考标准 181附录 4 辽建价发【2025】6 号 192附录 5 辽建价发【2025】5 号 193 第一章 安装工程识图基本知识第一节 投影原理一、投影的概念及分类（一）投影的概念在日常生活中，人们常常可以看到，物体在阳光或灯光的照射下，会在地面或墙面上留下影子，这种影子的内部灰黑一片，只能反映物体外形的轮廓，不能表达物体的原来面目，如图 1-1-1a 所示。人们对自然界的这一物理现象加以科学的抽象和概括，把光线抽象为投影线，把物体抽象为形体（只讨论其形状、大小、位置，而不考虑它的物理性质和化学性质），把地面抽象为投影面，即假设光线能穿透物体，而将物体表面上的各个点和线都在承接影子的平面上落下它们的影子，从而使这些点、线的影子组成能够反映物体形状的“线框图”，如图 1-1-1b 所示。我们把这样形成的“线框图”称为投影。把能够产生光线的光源称为投影中心，光线称为投影线，承接影子的平面称为投影面。这种把空间形体转化为平面图形的方法称为投影法。要产生投影必须具备：投射线、形体、投影面。这就是投影的三要素。（二）投影的分类根据投射线之间的相互关系，可将投影分为中心投影和平行投影。1．中心投影当投影中心 S 在有限的距离内，所有的投射线都交汇于一点，这种方法所产生的投影 ，称为中心投影，如图 1-1-2 所示。2．平行投影把投影中...
