办公楼14号楼电气安装施工方案

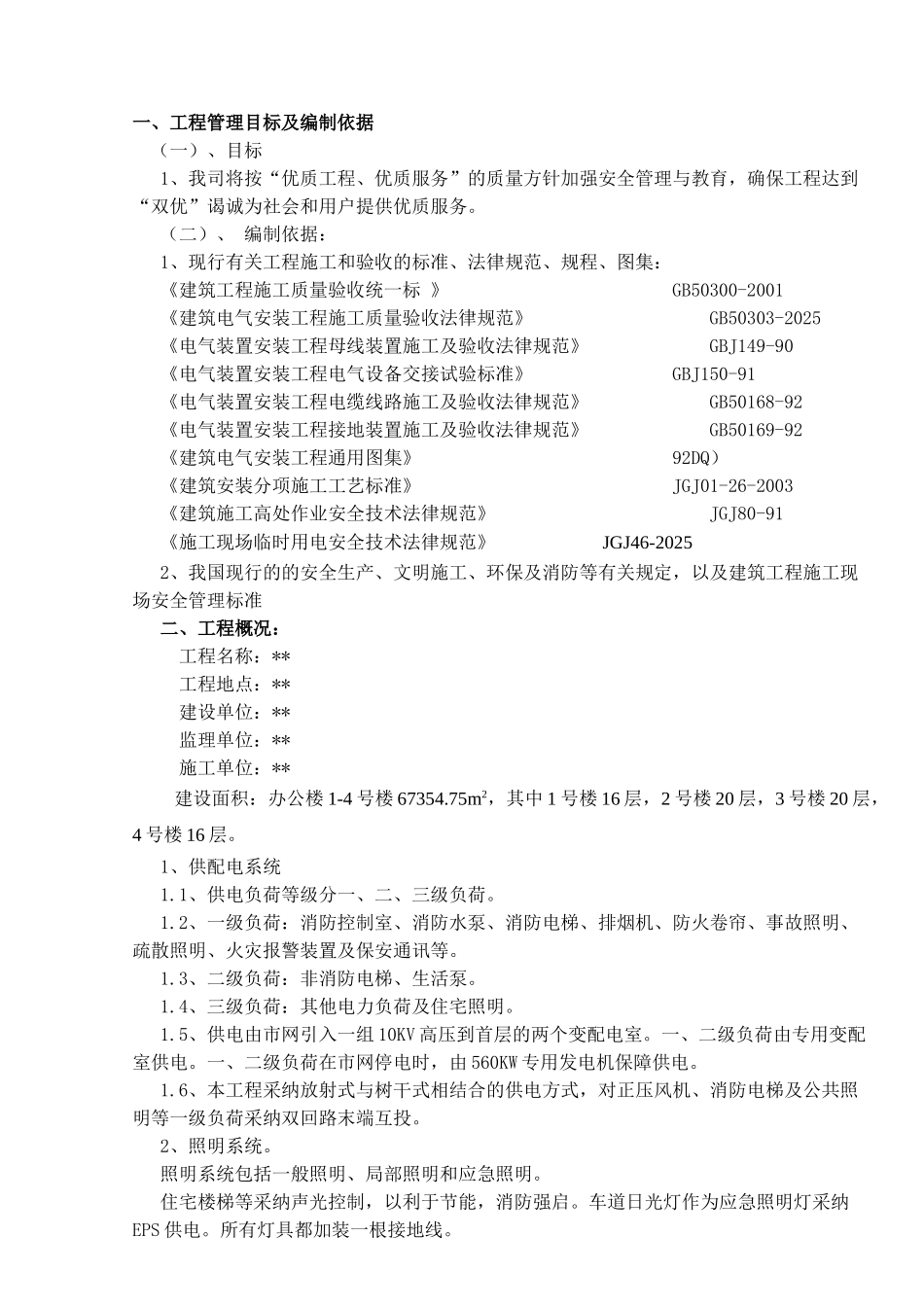

一、工程管理目标及编制依据（一）、目标1、我司将按“优质工程、优质服务”的质量方针加强安全管理与教育，确保工程达到“双优”谒诚为社会和用户提供优质服务。（二）、 编制依据：1、现行有关工程施工和验收的标准、法律规范、规程、图集：《建筑工程施工质量验收统一标 》 GB50300-2001《建筑电气安装工程施工质量验收法律规范》 GB50303-2025《电气装置安装工程母线装置施工及验收法律规范》 GBJ149-90《电气装置安装工程电气设备交接试验标准》 GBJ150-91《电气装置安装工程电缆线路施工及验收法律规范》 GB50168-92《电气装置安装工程接地装置施工及验收法律规范》 GB50169-92《建筑电气安装工程通用图集》 92DQ）《建筑安装分项施工工艺标准》 JGJ01-26-2003《建筑施工高处作业安全技术法律规范》 JGJ80-91《施工现场临时用电安全技术法律规范》 JGJ46-20252、我国现行的的安全生产、文明施工、环保及消防等有关规定，以及建筑工程施工现场安全管理标准二、工程概况： 工程名称：** 工程地点：** 建设单位：** 监理单位：** 施工单位：** 建设面积：办公楼 1-4 号楼 67354.75m2，其中 1 号楼 16 层，2 号楼 20 层，3 号楼 20 层，4 号楼 16 层。1、供配电系统1.1、供电负荷等级分一、二、三级负荷。1.2、一级负荷：消防控制室、消防水泵、消防电梯、排烟机、防火卷帘、事故照明、疏散照明、火灾报警装置及保安通讯等。1.3、二级负荷：非消防电梯、生活泵。1.4、三级负荷：其他电力负荷及住宅照明。1.5、供电由市网引入一组 10KV 高压到首层的两个变配电室。一、二级负荷由专用变配室供电。一、二级负荷在市网停电时，由 560KW 专用发电机保障供电。1.6、本工程采纳放射式与树干式相结合的供电方式，对正压风机、消防电梯及公共照明等一级负荷采纳双回路末端互投。2、照明系统。照明系统包括一般照明、局部照明和应急照明。住宅楼梯等采纳声光控制，以利于节能，消防强启。车道日光灯作为应急照明灯采纳EPS 供电。所有灯具都加装一根接地线。照明、插座均由不同的支路供电，所有插座回路均设漏电断路器保护（动作电流30mA）。3、动力配电系统本工对一、二级负荷均采纳双回路末端自投方式（引至市电低压母线段和专用发电机母线段），小于、等于 15KW 的电动机采纳直接启动的方式，大于 15KW 的电动机采纳降压启动方式。消防动力配电干线选用 ZHYJV-1KV、NHVV-IKV 电力电缆。消防动力及照明支线...
