办公楼工程外墙干挂石材方案

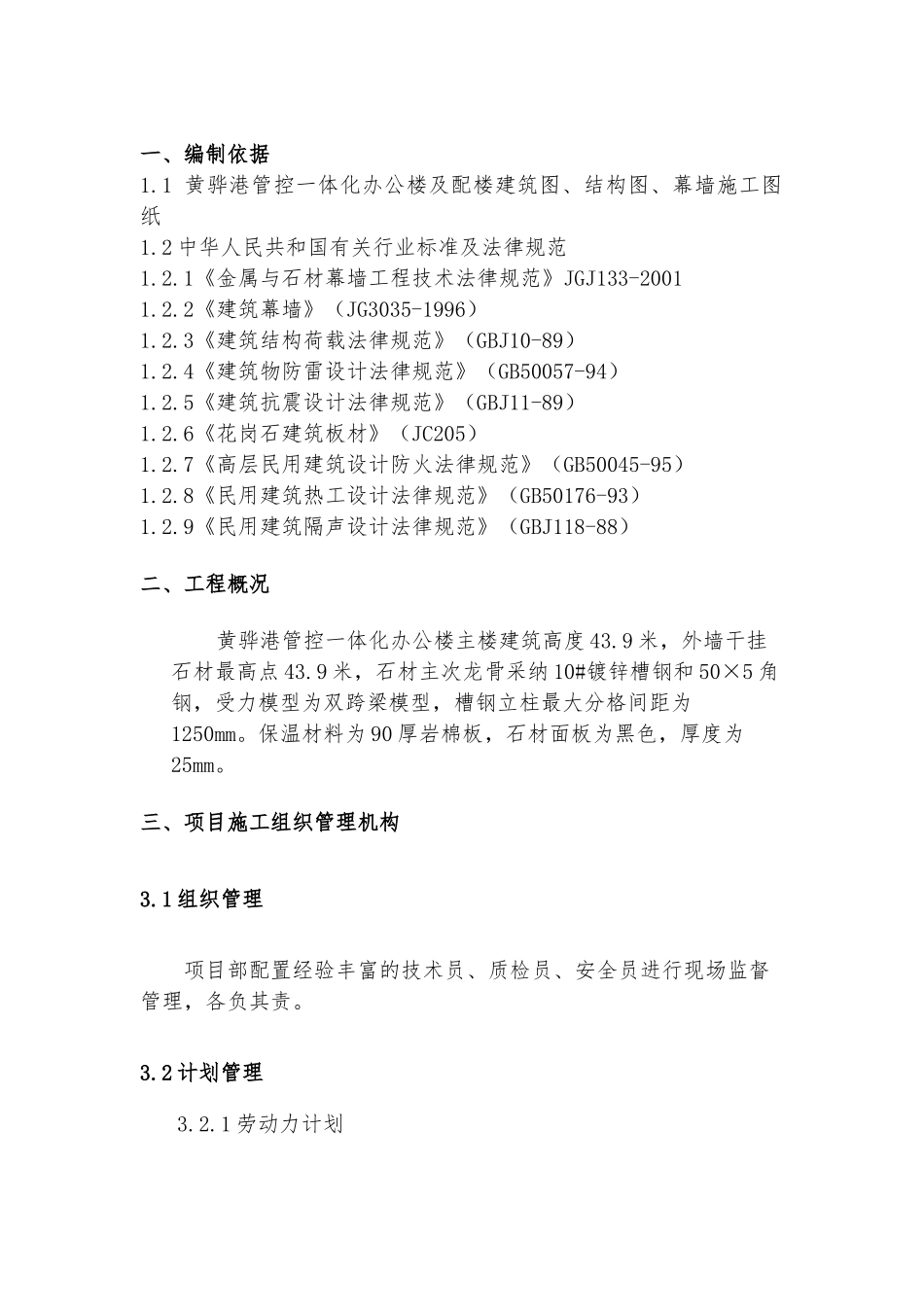

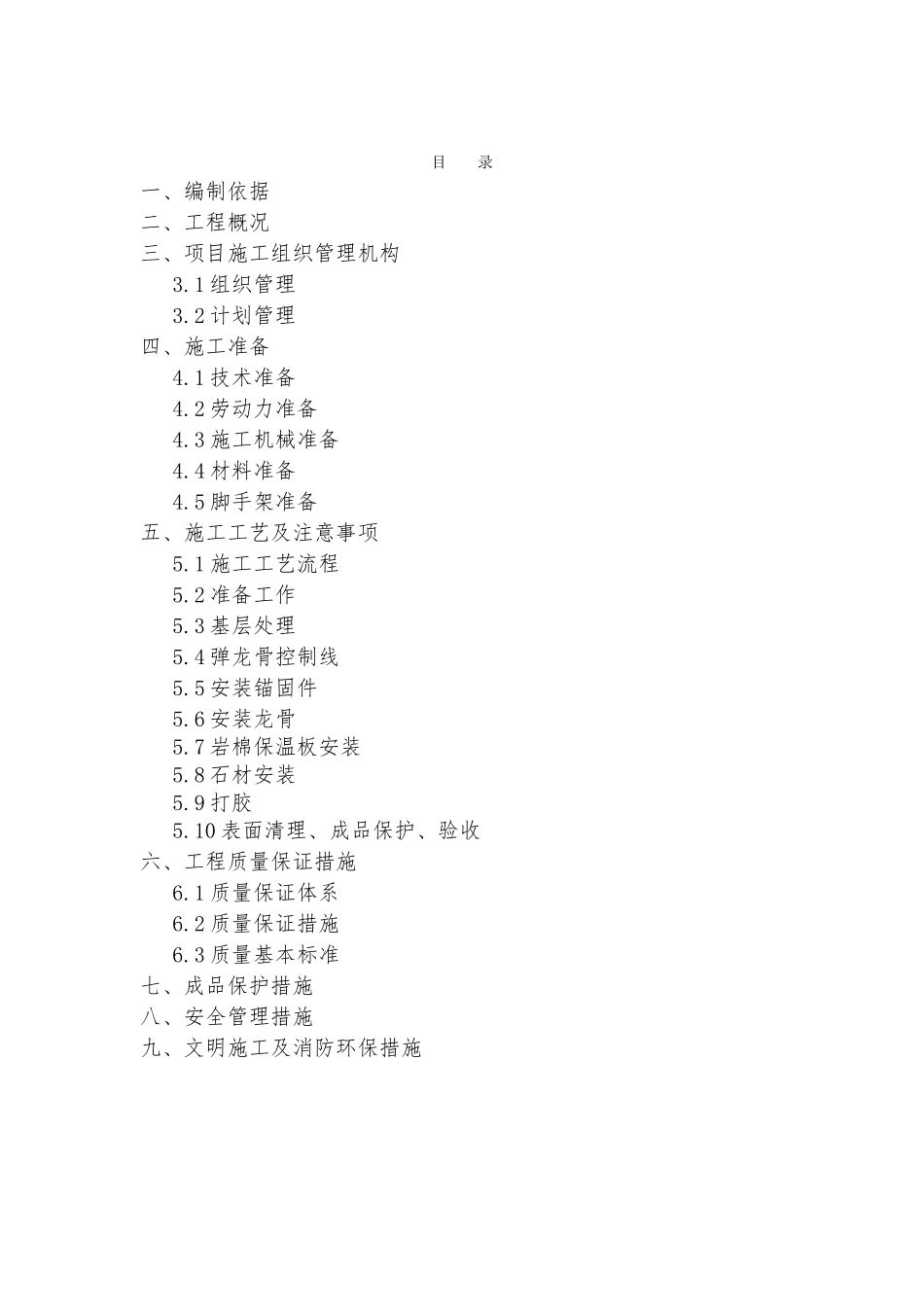

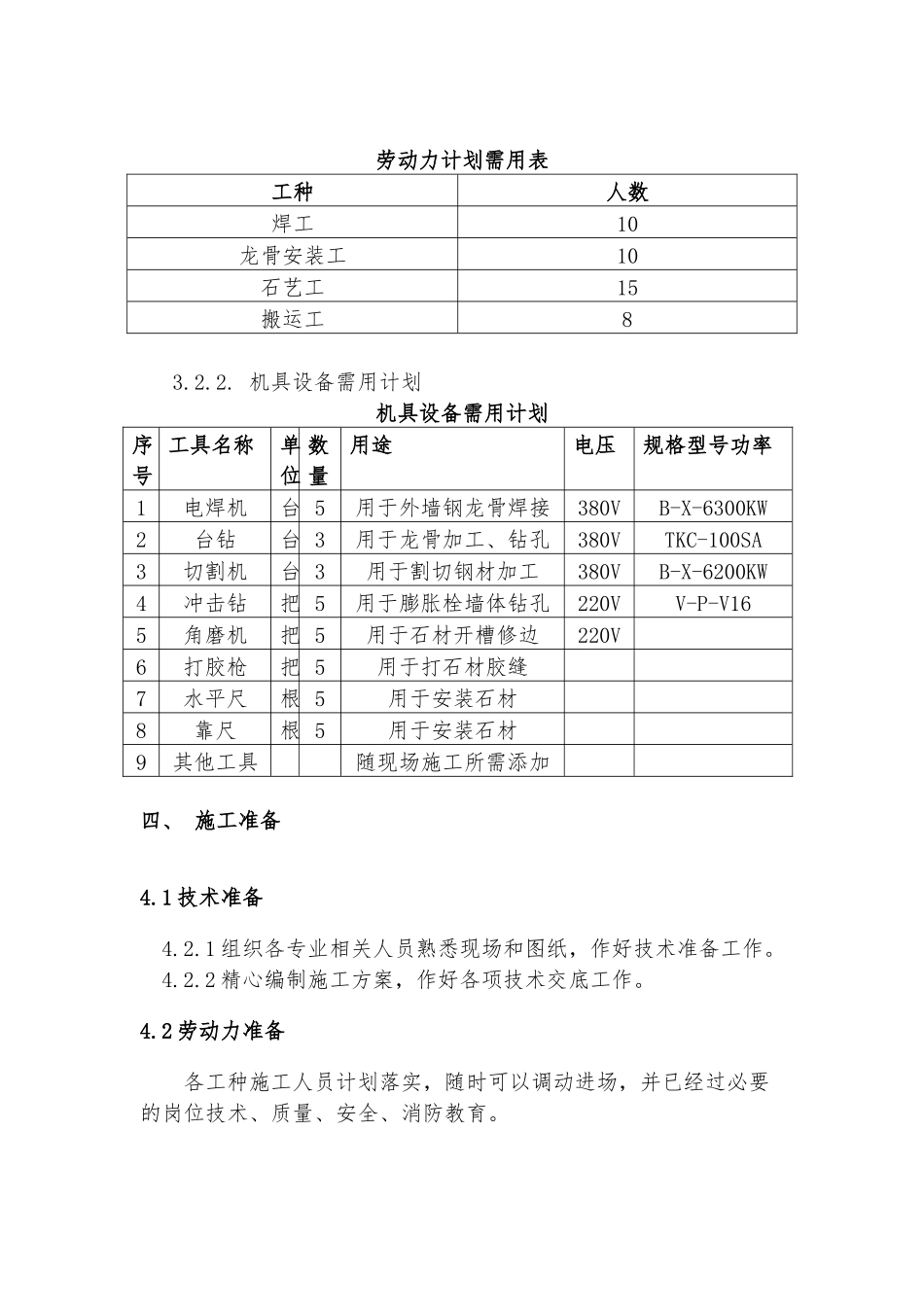

目 录一、编制依据二、工程概况三、项目施工组织管理机构3.1 组织管理3.2 计划管理四、施工准备4.1 技术准备4.2 劳动力准备4.3 施工机械准备4.4 材料准备4.5 脚手架准备五、施工工艺及注意事项5.1 施工工艺流程5.2 准备工作5.3 基层处理5.4 弹龙骨控制线5.5 安装锚固件5.6 安装龙骨 5.7 岩棉保温板安装5.8 石材安装 5.9 打胶5.10 表面清理、成品保护、验收六、工程质量保证措施6.1 质量保证体系6.2 质量保证措施6.3 质量基本标准七、成品保护措施八、安全管理措施九、文明施工及消防环保措施一、编制依据1.1 黄骅港管控一体化办公楼及配楼建筑图、结构图、幕墙施工图纸1.2 中华人民共和国有关行业标准及法律规范1.2.1《金属与石材幕墙工程技术法律规范》JGJ133-20011.2.2《建筑幕墙》（JG3035-1996）1.2.3《建筑结构荷载法律规范》（GBJ10-89）1.2.4《建筑物防雷设计法律规范》（GB50057-94）1.2.5《建筑抗震设计法律规范》（GBJ11-89）1.2.6《花岗石建筑板材》（JC205）1.2.7《高层民用建筑设计防火法律规范》（GB50045-95）1.2.8《民用建筑热工设计法律规范》（GB50176-93）1.2.9《民用建筑隔声设计法律规范》（GBJ118-88）二、工程概况 黄骅港管控一体化办公楼主楼建筑高度 43.9 米，外墙干挂石材最高点 43.9 米，石材主次龙骨采纳 10#镀锌槽钢和 50×5 角钢，受力模型为双跨梁模型，槽钢立柱最大分格间距为1250mm。保温材料为 90 厚岩棉板，石材面板为黑色，厚度为25mm。三、项目施工组织管理机构3.1 组织管理 项目部配置经验丰富的技术员、质检员、安全员进行现场监督管理，各负其责。 3.2 计划管理 3.2.1 劳动力计划劳动力计划需用表工种人数焊工10龙骨安装工10石艺工15搬运工8 3.2.2. 机具设备需用计划机具设备需用计划序号工具名称单位数量用途电压规格型号功率1电焊机台 5用于外墙钢龙骨焊接380VB-X-6300KW2台钻台 3用于龙骨加工、钻孔380VTKC-100SA3切割机台 3用于割切钢材加工380VB-X-6200KW4冲击钻把 5用于膨胀栓墙体钻孔220VV-P-V165角磨机把 5用于石材开槽修边220V6打胶枪把 5用于打石材胶缝7水平尺根 5用于安装石材8靠尺根 5用于安装石材9其他工具随现场施工所需添加四、 施工准备4.1 技术准备 4.2.1 组织各专业相关人员熟悉现场和图纸，作好技术准备工作。 4.2.2 精心编制施工方案，作好各项技术交底工作。4.2 劳动力准备 各工种施工人员计划落实，随时可以调动进场，...
