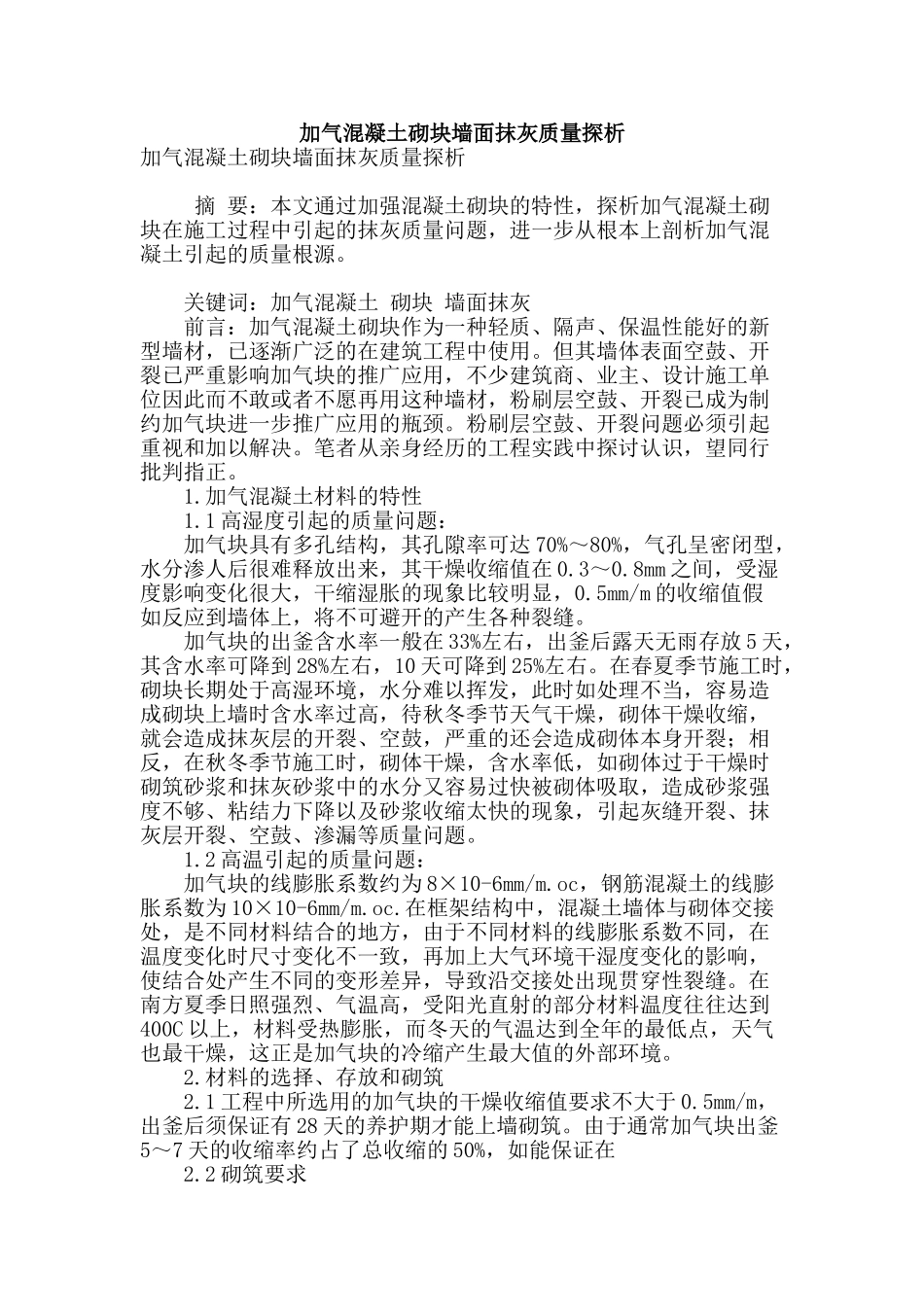

加气混凝土砌块墙面抹灰质量探析

加气混凝土砌块墙面抹灰质量探析加气混凝土砌块墙面抹灰质量探析 摘 要：本文通过加强混凝土砌块的特性，探析加气混凝土砌块在施工过程中引起的抹灰质量问题，进一步从根本上剖析加气混凝土引起的质量根源。 关键词：加气混凝土 砌块 墙面抹灰 前言：加气混凝土砌块作为一种轻质、隔声、保温性能好的新型墙材，已逐渐广泛的在建筑工程中使用。但其墙体表面空鼓、开裂已严重影响加气块的推广应用，不少建筑商、业主、设计施工单位因此而不敢或者不愿再用这种墙材，粉刷层空鼓、开裂已成为制约加气块进一步推广应用的瓶颈。粉刷层空鼓、开裂问题必须引起重视和加以解决。笔者从亲身经历的工程实践中探讨认识，望同行批判指正。 1.加气混凝土材料的特性 1.1 高湿度引起的质量问题： 加气块具有多孔结构，其孔隙率可达 70%～80%，气孔呈密闭型，水分渗人后很难释放出来，其干燥收缩值在 0.3～0.8mm 之间，受湿度影响变化很大，干缩湿胀的现象比较明显，0.5mm/m 的收缩值假如反应到墙体上，将不可避开的产生各种裂缝。 加气块的出釜含水率一般在 33%左右，出釜后露天无雨存放 5 天，其含水率可降到 28%左右，10 天可降到 25%左右。在春夏季节施工时，砌块长期处于高湿环境，水分难以挥发，此时如处理不当，容易造成砌块上墙时含水率过高，待秋冬季节天气干燥，砌体干燥收缩，就会造成抹灰层的开裂、空鼓，严重的还会造成砌体本身开裂；相反，在秋冬季节施工时，砌体干燥，含水率低，如砌体过于干燥时砌筑砂浆和抹灰砂浆中的水分又容易过快被砌体吸取，造成砂浆强度不够、粘结力下降以及砂浆收缩太快的现象，引起灰缝开裂、抹灰层开裂、空鼓、渗漏等质量问题。 1.2 高温引起的质量问题： 加气块的线膨胀系数约为 8×10-6mm/m.oc，钢筋混凝土的线膨胀系数为 10×10-6mm/m.oc.在框架结构中，混凝土墙体与砌体交接处，是不同材料结合的地方，由于不同材料的线膨胀系数不同，在温度变化时尺寸变化不一致，再加上大气环境干湿度变化的影响，使结合处产生不同的变形差异，导致沿交接处出现贯穿性裂缝。在南方夏季日照强烈、气温高，受阳光直射的部分材料温度往往达到400C 以上，材料受热膨胀，而冬天的气温达到全年的最低点，天气也最干燥，这正是加气块的冷缩产生最大值的外部环境。 2.材料的选择、存放和砌筑 2.1 工程中所选用的加气块的干燥收缩值要求不大于 0.5mm/m，出釜后须保证有 28 天的养护期才能上墙砌筑。由于通常...
