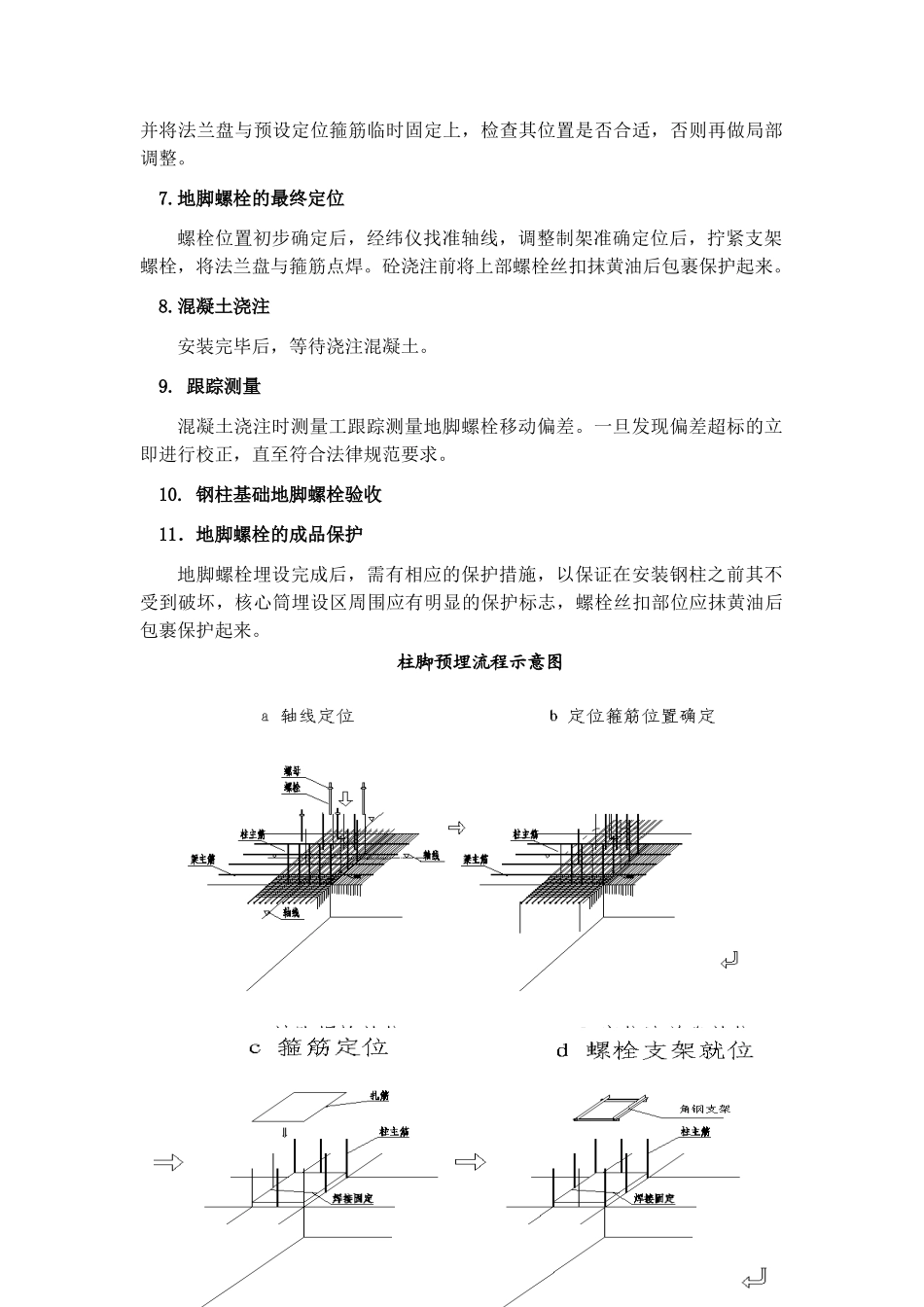

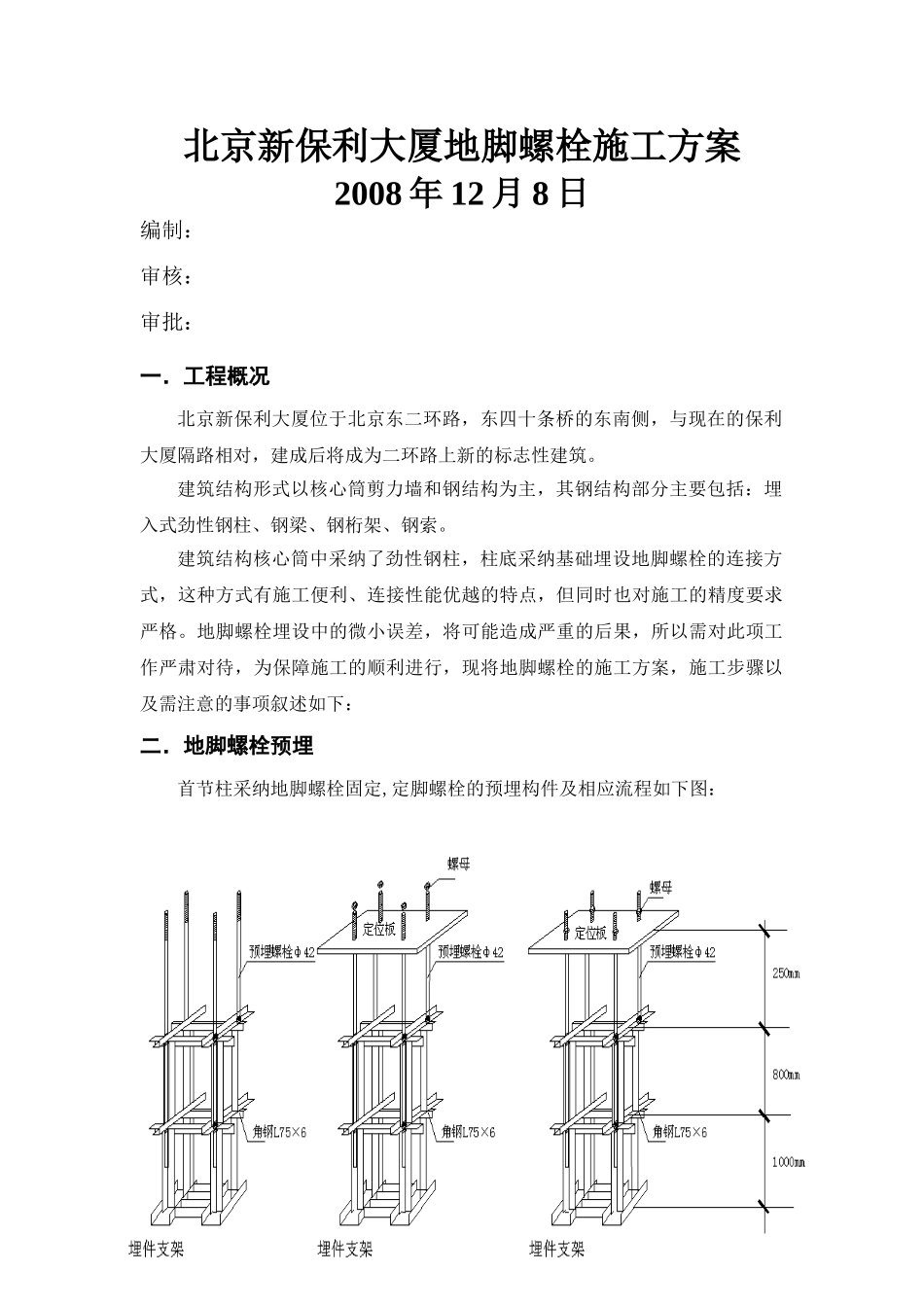

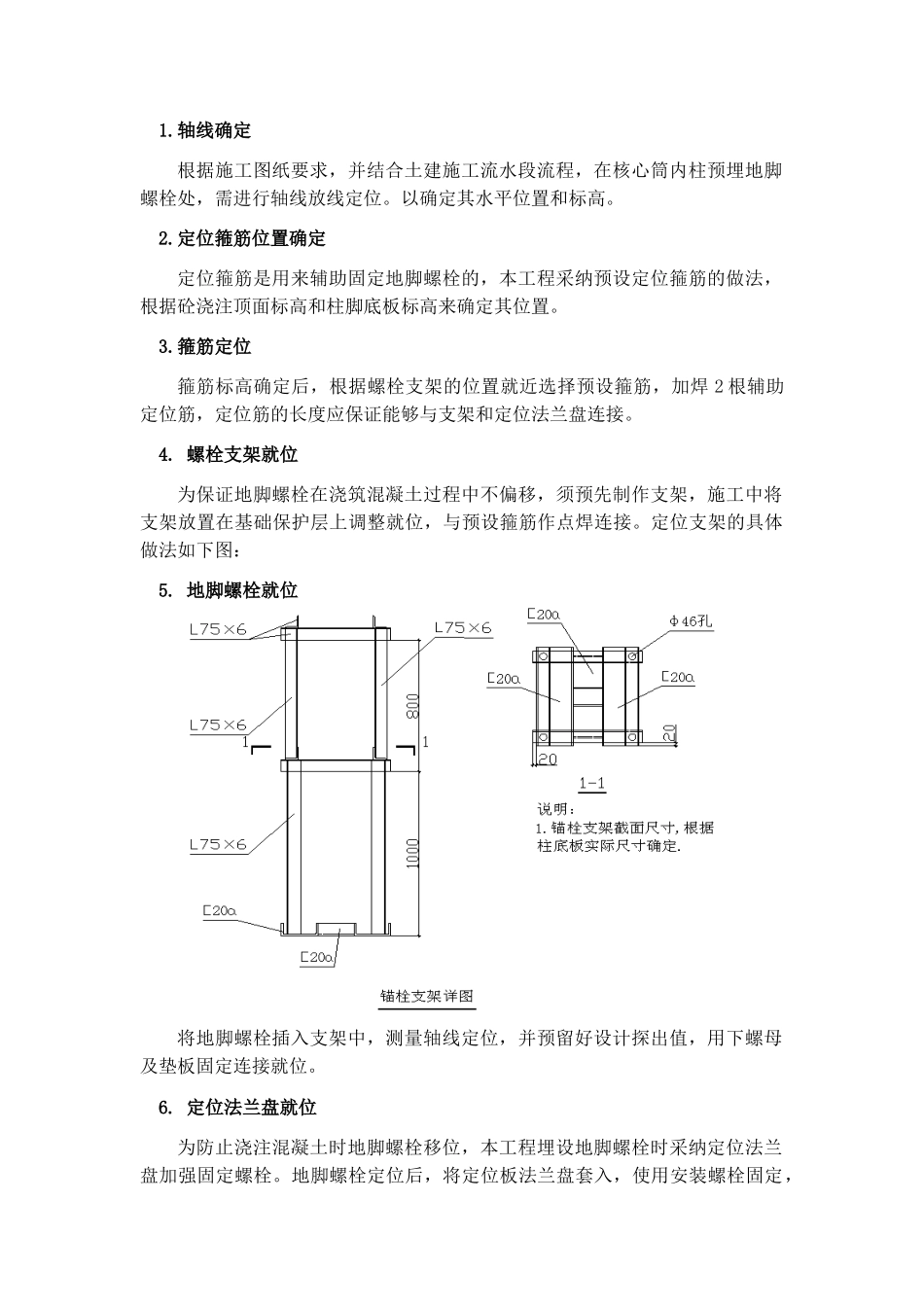

北京新保利大厦地脚螺栓施工方案2008 年 12 月 8 日编制：审核：审批：一．工程概况北京新保利大厦位于北京东二环路，东四十条桥的东南侧，与现在的保利大厦隔路相对，建成后将成为二环路上新的标志性建筑。建筑结构形式以核心筒剪力墙和钢结构为主，其钢结构部分主要包括：埋入式劲性钢柱、钢梁、钢桁架、钢索。建筑结构核心筒中采纳了劲性钢柱，柱底采纳基础埋设地脚螺栓的连接方式，这种方式有施工便利、连接性能优越的特点，但同时也对施工的精度要求严格。地脚螺栓埋设中的微小误差，将可能造成严重的后果，所以需对此项工作严肃对待，为保障施工的顺利进行，现将地脚螺栓的施工方案，施工步骤以及需注意的事项叙述如下：二．地脚螺栓预埋首节柱采纳地脚螺栓固定,定脚螺栓的预埋构件及相应流程如下图：1.轴线确定根据施工图纸要求，并结合土建施工流水段流程，在核心筒内柱预埋地脚螺栓处，需进行轴线放线定位。以确定其水平位置和标高。2.定位箍筋位置确定定位箍筋是用来辅助固定地脚螺栓的，本工程采纳预设定位箍筋的做法，根据砼浇注顶面标高和柱脚底板标高来确定其位置。3.箍筋定位箍筋标高确定后，根据螺栓支架的位置就近选择预设箍筋，加焊 2 根辅助定位筋，定位筋的长度应保证能够与支架和定位法兰盘连接。4. 螺栓支架就位为保证地脚螺栓在浇筑混凝土过程中不偏移，须预先制作支架，施工中将支架放置在基础保护层上调整就位，与预设箍筋作点焊连接。定位支架的具体做法如下图：5. 地脚螺栓就位将地脚螺栓插入支架中，测量轴线定位，并预留好设计探出值，用下螺母及垫板固定连接就位。 6. 定位法兰盘就位为防止浇注混凝土时地脚螺栓移位，本工程埋设地脚螺栓时采纳定位法兰盘加强固定螺栓。地脚螺栓定位后，将定位板法兰盘套入，使用安装螺栓固定，并将法兰盘与预设定位箍筋临时固定上，检查其位置是否合适，否则再做局部调整。7.地脚螺栓的最终定位螺栓位置初步确定后，经纬仪找准轴线，调整制架准确定位后，拧紧支架螺栓，将法兰盘与箍筋点焊。砼浇注前将上部螺栓丝扣抹黄油后包裹保护起来。8.混凝土浇注安装完毕后，等待浇注混凝土。9. 跟踪测量混凝土浇注时测量工跟踪测量地脚螺栓移动偏差。一旦发现偏差超标的立即进行校正，直至符合法律规范要求。10. 钢柱基础地脚螺栓验收11．地脚螺栓的成品保护地脚螺栓埋设完成后，需有相应的保护措施，以保证在安装钢柱之前其不受到破坏，核心筒埋设区周围应有明显的保护标志，...
