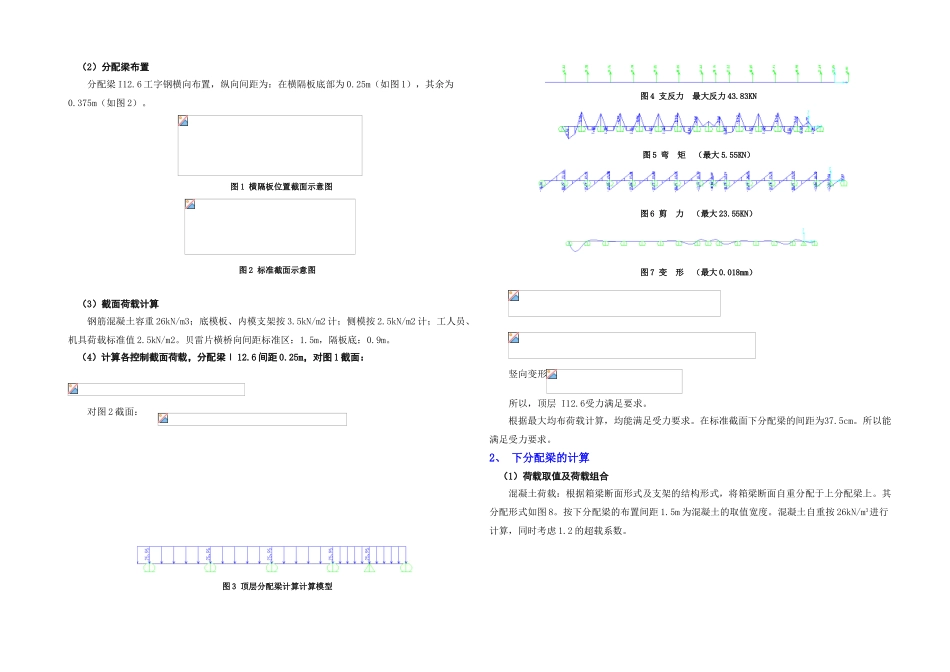

一、设计范围鄂东大桥主 1～5 号墩箱梁支架设计二、 设计依据及相关法律规范1、 《湖北鄂东长江公路大桥施工招标图纸文件》2、 《公路桥涵设计通用法律规范》（JTG D60-2025）3、 《公路桥涵地基与基础设计法律规范》（JTJ024-85）4、 《公路桥涵钢结构及木结构设计法律规范》（JTJ025-86）5、 《公路桥涵施工技术法律规范》(JTJ041--2000)三、 设计荷载1、 箱梁自重：按 26kN/m3进行计算；2、 模板支架：按 3.5kN/m2进行计算；3、 施工人员、机具荷载标准值：2.5kN/m2;4、 振捣混凝土荷载标准值：2.0kN/m2;5、 设计水位：选取 20 年一遇最高水位+24.05m；6、 单位面积上的风荷载： 其中： (30m 高处基准风压) , (30m 高处空气重力密度) 分配梁及钢管桩自重由模型直接计入。7、 分配梁及钢管桩自重：由模型直接计入。四、 设计工况及荷载组合鄂东大桥主 1～5 号墩箱梁分四阶段进行施工。根据箱梁施工工艺流程及支架的布置形式，选着钢管支架跨径最大的主 5#墩处支架进行计算，计算工况为混凝土浇注阶段。荷载组合为：混凝土荷载+模板、支架荷载+人员、机具荷载+振捣混凝土荷载+风荷载+流水力+结构自重五、 现浇支架结构说明支架采纳混凝土桩基础，桩顶部设小型承台，用钢管桩与承台埋件连接，钢管桩顶用型钢2HN700×300 做承重梁，再以贝雷片作为纵向主梁。贝雷片顶铺设型钢下分配梁工 40B，然后铺设上分配梁小型钢 I12.6 和底模，调试模板标高，完成支架搭设。为了方便支架拆除，可以在贝雷片底部放置千斤顶或者沙筒。箱梁施工完成后，起顶贝雷片，接长箱梁支撑钢管，完成支架转换。支架结构图见图 1。图 1 现浇支架结构布置图一、 结构计算分析1、 上分配梁的计算（1）截面选取选取如图 2 所示截面荷载进行计算，是偏安全的。主桥边跨混凝土箱梁现浇支架设计说明主桥边跨混凝土箱梁现浇支架设计计算书（2）分配梁布置分配梁 I12.6 工字钢横向布置，纵向间距为：在横隔板底部为 0.25m（如图 1），其余为0.375m（如图 2）。 图 1 横隔板位置截面示意图图 2 标准截面示意图（3）截面荷载计算钢筋混凝土容重 26kN/m3；底模板、内模支架按 3.5kN/m2 计；侧模按 2.5kN/m2 计；工人员、机具荷载标准值 2.5kN/m2。贝雷片横桥向间距标准区：1.5m，隔板底：0.9m。（4）计算各控制截面荷载，分配梁Ⅰ 12.6 间距 0.25m，对图 1 截面： 对图 2 截面： 图 3 顶层分配梁计算计算模型图...
