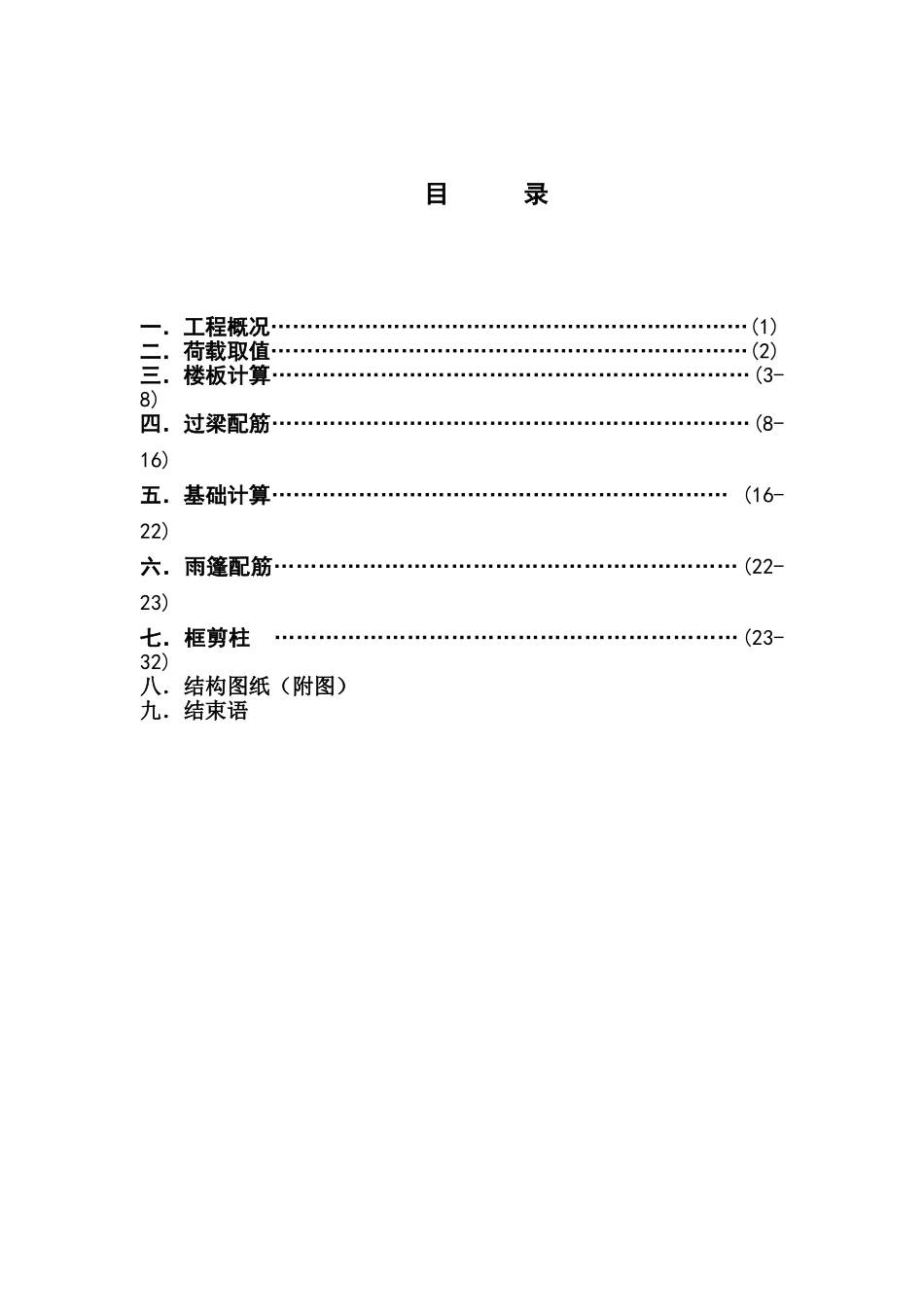

辽宁工业大学毕 业 设 计天津航道局疏浚技术教育部工程讨论中心天津基地门卫室设计院系名称： 继续教育学院 专业名称： 二〇〇九级土木工程 学 号： 学生姓名： 指导老师： 提交日期： 目 录一．工程概况…………………………………………………………(1)二．荷载取值…………………………………………………………(2)三．楼板计算…………………………………………………………(3-8)四．过梁配筋…………………………………………………………(8-16)五．基础计算……………………………………………………… (16-22)六．雨篷配筋………………………………………………………(22-23)七．框剪柱 ………………………………………………………(23-32)八．结构图纸（附图）九．结束语一．工程概况：建筑面积：63 平方米结构型式：单层砖混结构，设计使用年限为 50 年，层高 3.0 米。墙体做法:采纳 KP 承重页岩多孔砖砌筑，采纳 M5 水泥砂浆砌筑。外墙厚度240mm，内墙厚度 120mm。（容重按 8kN/m3）。混凝土强度等级：梁、楼板采纳 C25，基础采纳 C25。 采纳法律规范：《混凝土结构设计法律规范》GB50010-2025《砌体结构设计法律规范》GB 50003-2001《建筑抗震设计法律规范》GB50011-2001（2025 版） 《建筑地基基础设计法律规范》GB50007-2025 《建筑桩基础设计法律规范》GB50007-2025 《建筑结构荷载法律规范》GB50009-2001 《岩土工程技术法律规范》DB29-20-2000建筑结构安全等级：二级；建筑抗震设防标准：丙类建筑，抗震设防烈度 7（0.15g）。场地类别：四，按8 度抗震构造设置。地面粗糙度类别：A相关计算资料：岩土工程勘察报告（由业主提供附近建筑物的勘察报告，仅供参考。2025 年 9 月）。二．荷载取值： 2.1 不上人屋面恒载：选 05J1-P92-屋 1：1.52 kN/m² 防水层： 0.4 kN/m² 保温层： 0.2 kN/m² 钢筋混凝土现浇屋面板 120: 3.0 kN/m² 20 厚板底抹灰: 0.4 kN/m²_______________________________________________________ 合计 : 5.52 kN/m²2.2 活载: 不上人屋面: 0.5 kN/m2 ;2.3 其它荷载：外墙重（按双面抹灰）: 0.30X8+0.8 =3.2 kN/m2内墙重（按双面抹灰）: 0.20X8+0.8 =2.4 kN/m2 女儿墙荷载 （0.20X8+0.8）*0.8 =1.7 kN/m三、板的设计 由于本房屋的屋盖为钢筋混凝土现浇式，板下横纵墙上均设置闭合的钢筋混凝土圈梁，故可近似按四周固定的单块...
