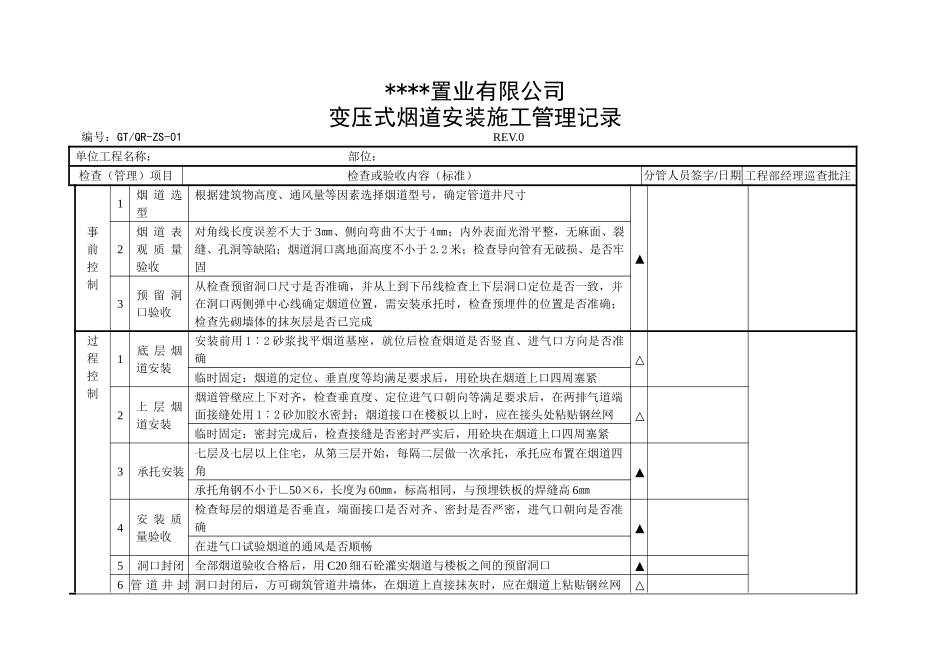

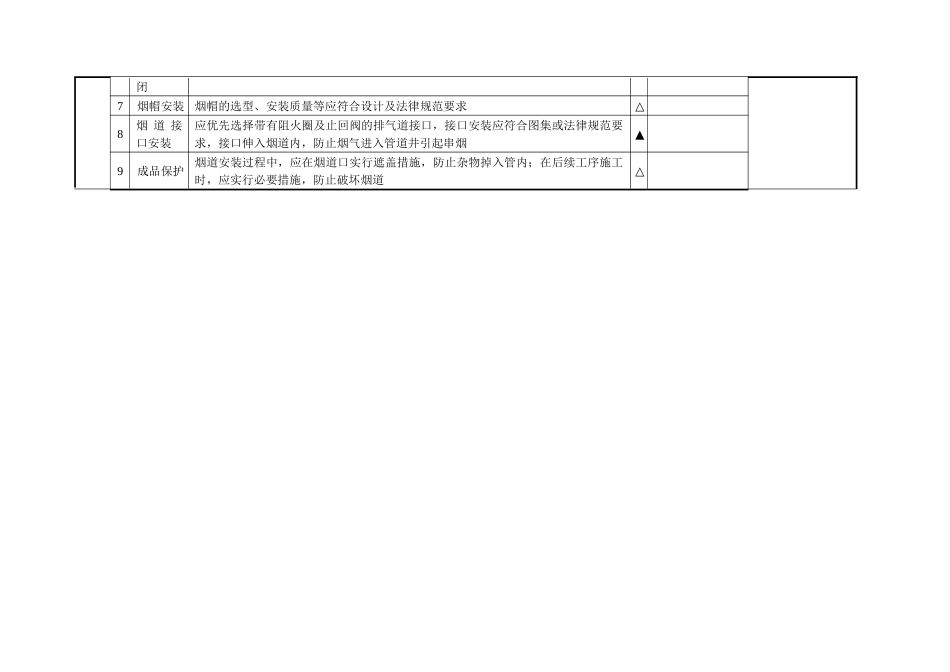

****置业有限公司变压式烟道安装施工管理记录编号：GT/QR-ZS-01 REV.0单位工程名称： 部位：检查（管理）项目检查或验收内容（标准）分管人员签字/日期 工程部经理巡查批注事前控制1烟 道 选型根据建筑物高度、通风量等因素选择烟道型号，确定管道井尺寸▲2烟 道 表观 质 量验收 对角线长度误差不大于 3㎜、侧向弯曲不大于 4㎜；内外表面光滑平整，无麻面、裂缝、孔洞等缺陷；烟道洞口离地面高度不小于 2.2 米；检查导向管有无破损、是否牢固3预 留 洞口验收 从检查预留洞口尺寸是否准确，并从上到下吊线检查上下层洞口定位是否一致，并在洞口两侧弹中心线确定烟道位置，需安装承托时，检查预埋件的位置是否准确；检查先砌墙体的抹灰层是否已完成过程控制1底 层 烟道安装安装前用 1︰2 砂浆找平烟道基座，就位后检查烟道是否竖直、进气口方向是否准确△临时固定：烟道的定位、垂直度等均满足要求后，用砼块在烟道上口四周塞紧2上 层 烟道安装烟道管壁应上下对齐，检查垂直度、定位进气口朝向等满足要求后，在两排气道端面接缝处用 1︰2 砂加胶水密封；烟道接口在楼板以上时，应在接头处粘贴钢丝网△临时固定：密封完成后，检查接缝是否密封严实后，用砼块在烟道上口四周塞紧3承托安装七层及七层以上住宅，从第三层开始，每隔二层做一次承托，承托应布置在烟道四角▲承托角钢不小于∟50×6，长度为 60㎜，标高相同，与预埋铁板的焊缝高 6㎜4安 装 质量验收检查每层的烟道是否垂直，端面接口是否对齐、密封是否严密，进气口朝向是否准确▲在进气口试验烟道的通风是否顺畅5洞口封闭全部烟道验收合格后，用 C20 细石砼灌实烟道与楼板之间的预留洞口▲6 管 道 井 封 洞口封闭后，方可砌筑管道井墙体，在烟道上直接抹灰时，应在烟道上粘贴钢丝网△闭7烟帽安装烟帽的选型、安装质量等应符合设计及法律规范要求△8烟 道 接口安装应优先选择带有阻火圈及止回阀的排气道接口，接口安装应符合图集或法律规范要求，接口伸入烟道内，防止烟气进入管道井引起串烟▲9成品保护烟道安装过程中，应在烟道口实行遮盖措施，防止杂物掉入管内；在后续工序施工时，应实行必要措施，防止破坏烟道△
