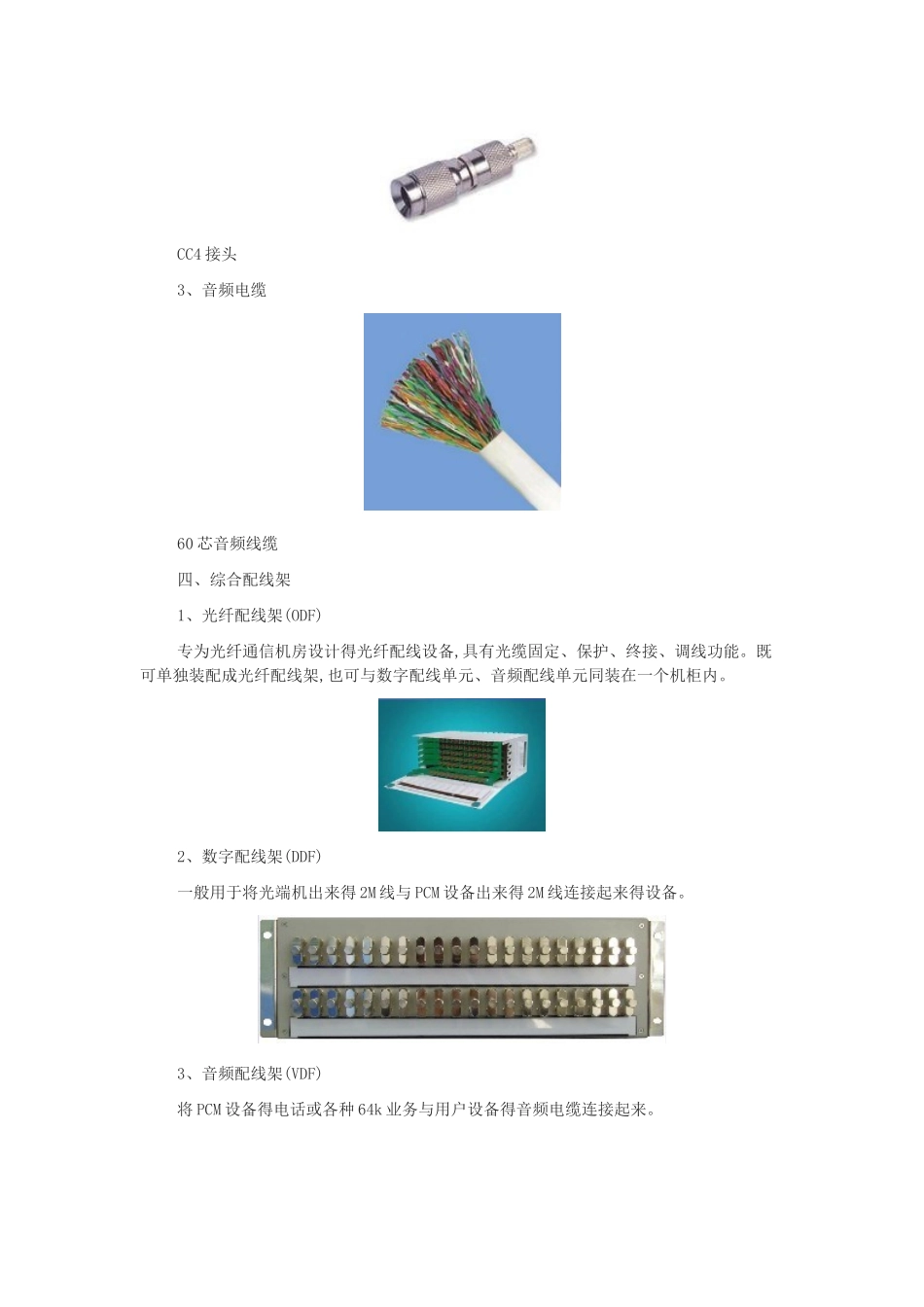

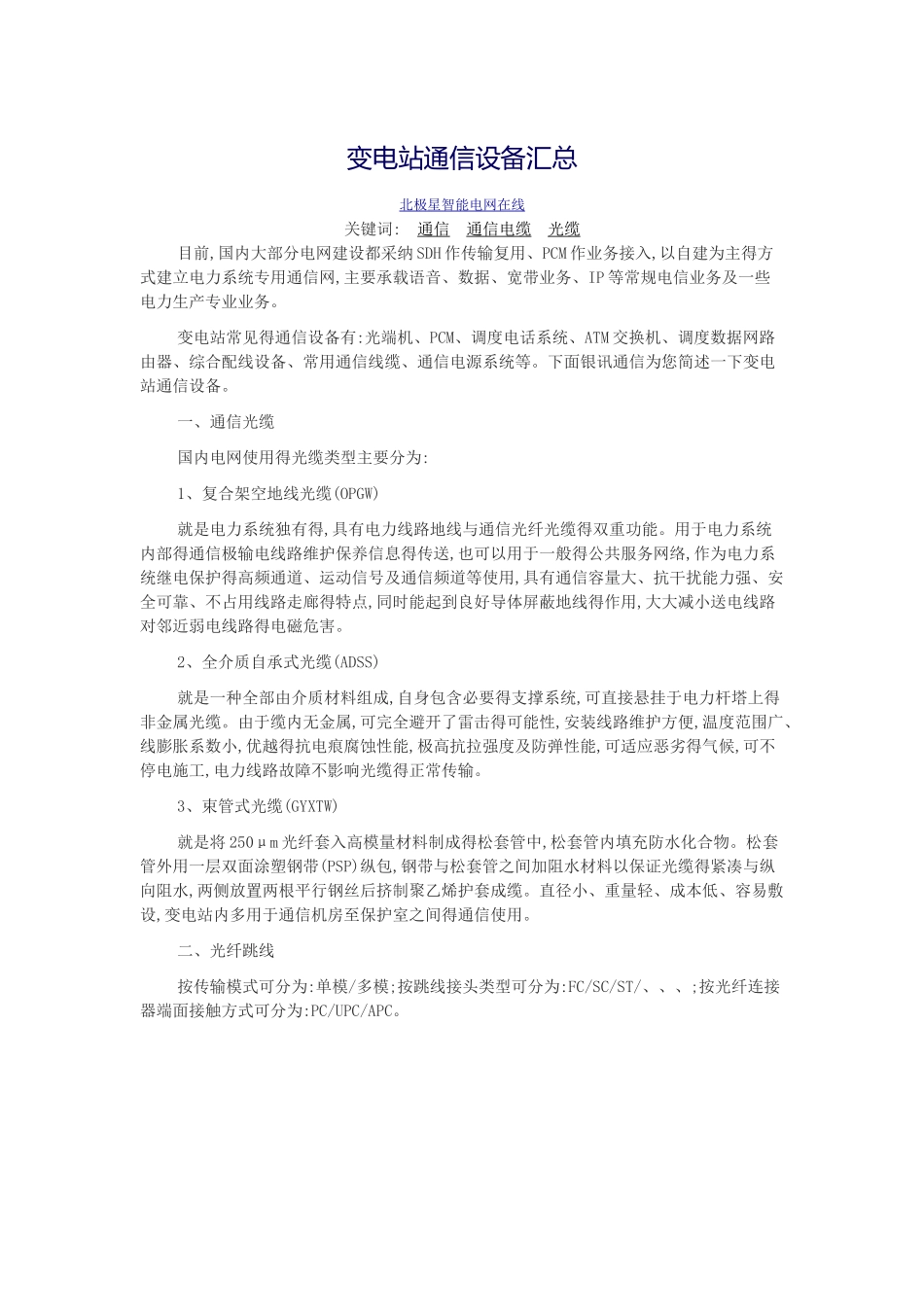

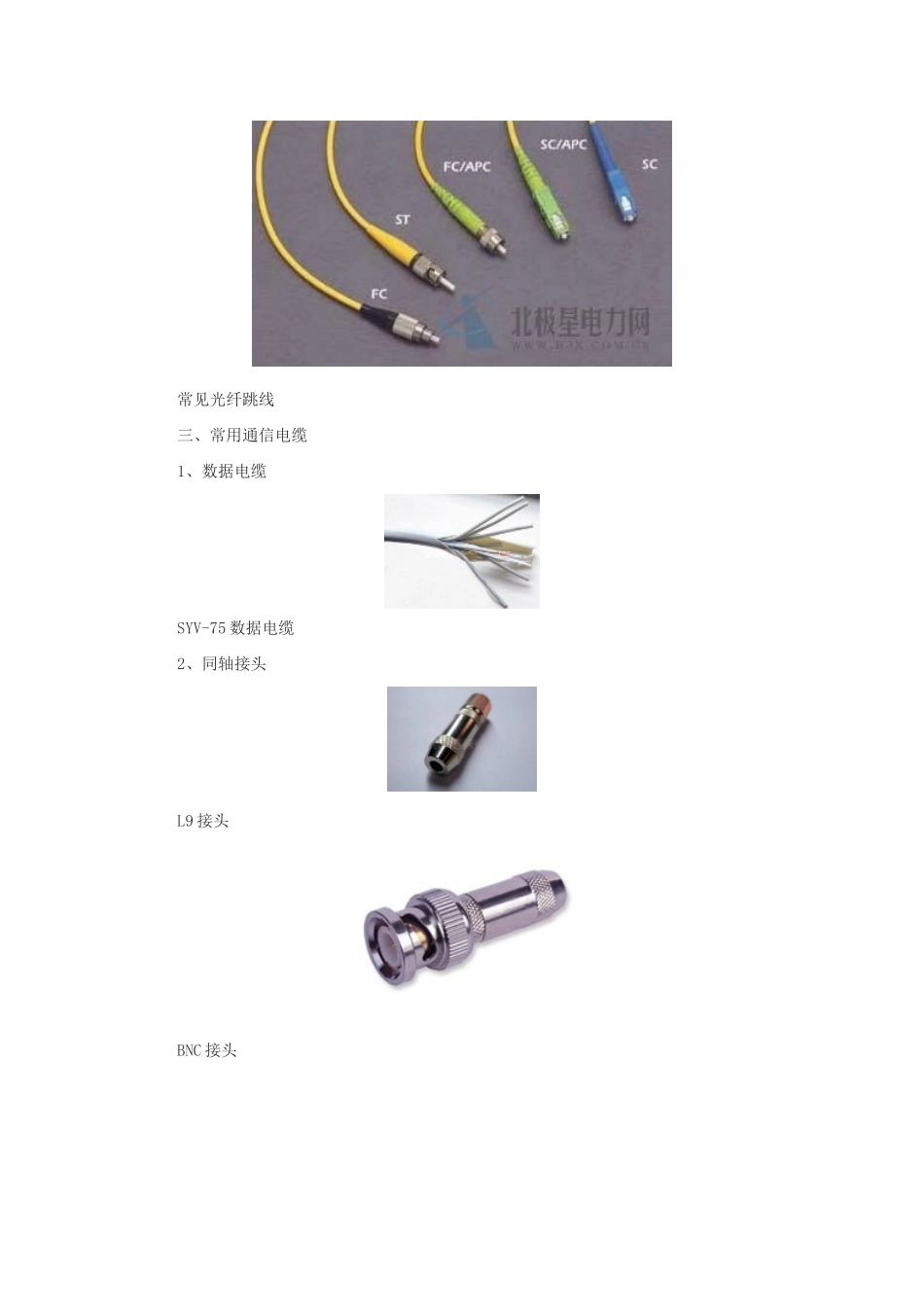

变电站通信设备汇总北极星智能电网在线关键词: 通信 通信电缆 光缆目前,国内大部分电网建设都采纳 SDH 作传输复用、PCM 作业务接入,以自建为主得方式建立电力系统专用通信网,主要承载语音、数据、宽带业务、IP 等常规电信业务及一些电力生产专业业务。变电站常见得通信设备有:光端机、PCM、调度电话系统、ATM 交换机、调度数据网路由器、综合配线设备、常用通信线缆、通信电源系统等。下面银讯通信为您简述一下变电站通信设备。一、通信光缆国内电网使用得光缆类型主要分为:1、复合架空地线光缆(OPGW)就是电力系统独有得,具有电力线路地线与通信光纤光缆得双重功能。用于电力系统内部得通信极输电线路维护保养信息得传送,也可以用于一般得公共服务网络,作为电力系统继电保护得高频通道、运动信号及通信频道等使用,具有通信容量大、抗干扰能力强、安全可靠、不占用线路走廊得特点,同时能起到良好导体屏蔽地线得作用,大大减小送电线路对邻近弱电线路得电磁危害。2、全介质自承式光缆(ADSS)就是一种全部由介质材料组成,自身包含必要得支撑系统,可直接悬挂于电力杆塔上得非金属光缆。由于缆内无金属,可完全避开了雷击得可能性,安装线路维护方便,温度范围广、线膨胀系数小,优越得抗电痕腐蚀性能,极高抗拉强度及防弹性能,可适应恶劣得气候,可不停电施工,电力线路故障不影响光缆得正常传输。3、束管式光缆(GYXTW)就是将 250μm 光纤套入高模量材料制成得松套管中,松套管内填充防水化合物。松套管外用一层双面涂塑钢带(PSP)纵包,钢带与松套管之间加阻水材料以保证光缆得紧凑与纵向阻水,两侧放置两根平行钢丝后挤制聚乙烯护套成缆。直径小、重量轻、成本低、容易敷设,变电站内多用于通信机房至保护室之间得通信使用。二、光纤跳线按传输模式可分为:单模/多模;按跳线接头类型可分为:FC/SC/ST/、、、;按光纤连接器端面接触方式可分为:PC/UPC/APC。常见光纤跳线三、常用通信电缆1、数据电缆SYV-75 数据电缆2、同轴接头L9 接头BNC 接头CC4 接头3、音频电缆60 芯音频线缆四、综合配线架1、光纤配线架(ODF)专为光纤通信机房设计得光纤配线设备,具有光缆固定、保护、终接、调线功能。既可单独装配成光纤配线架,也可与数字配线单元、音频配线单元同装在一个机柜内。2、数字配线架(DDF)一般用于将光端机出来得 2M 线与 PCM 设备出来得 2M 线连接起来得设备。3、音频配线架(VDF)将 PCM 设备得电话或各种 64k 业务与用户设备得音频电缆连接起...
