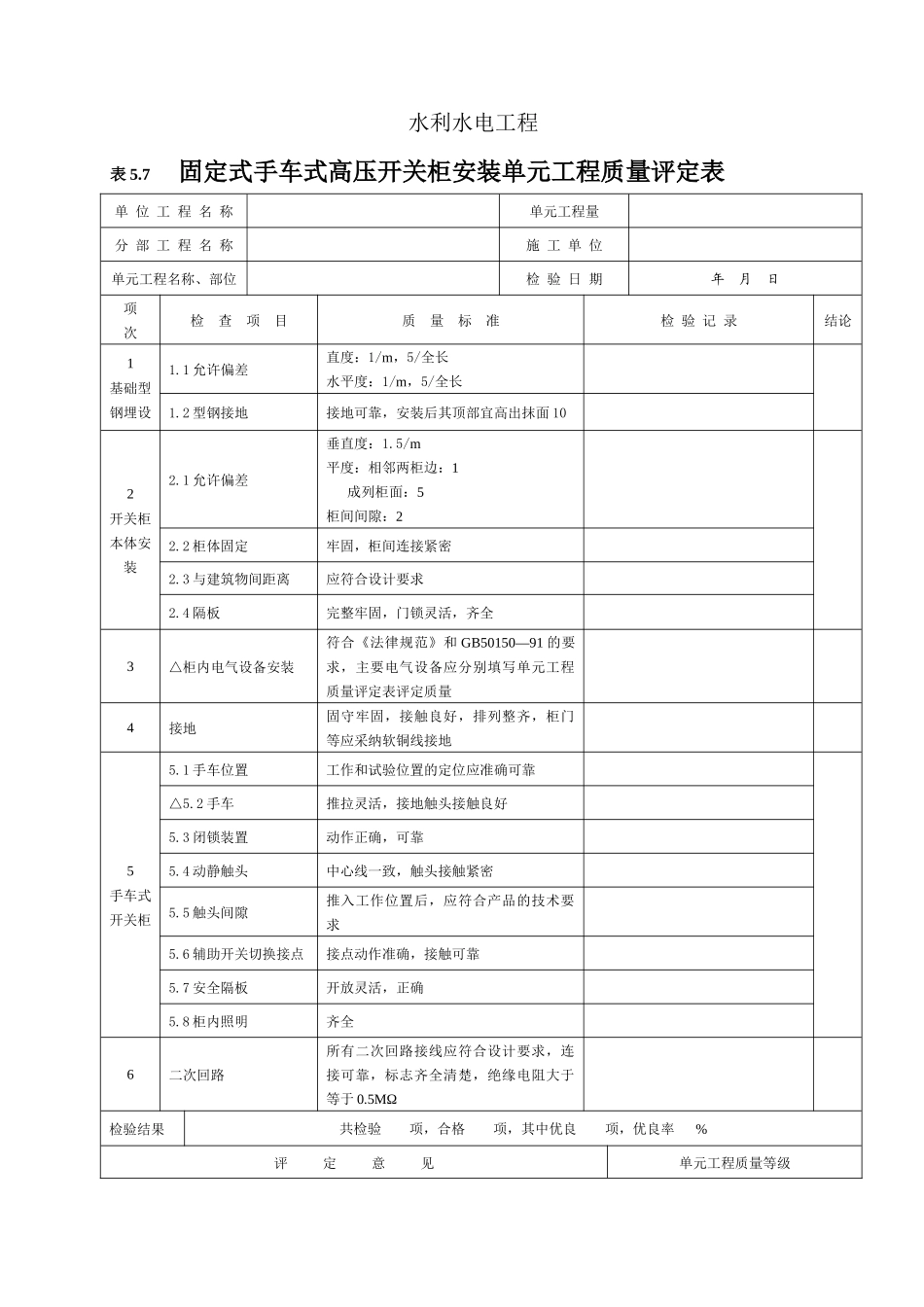

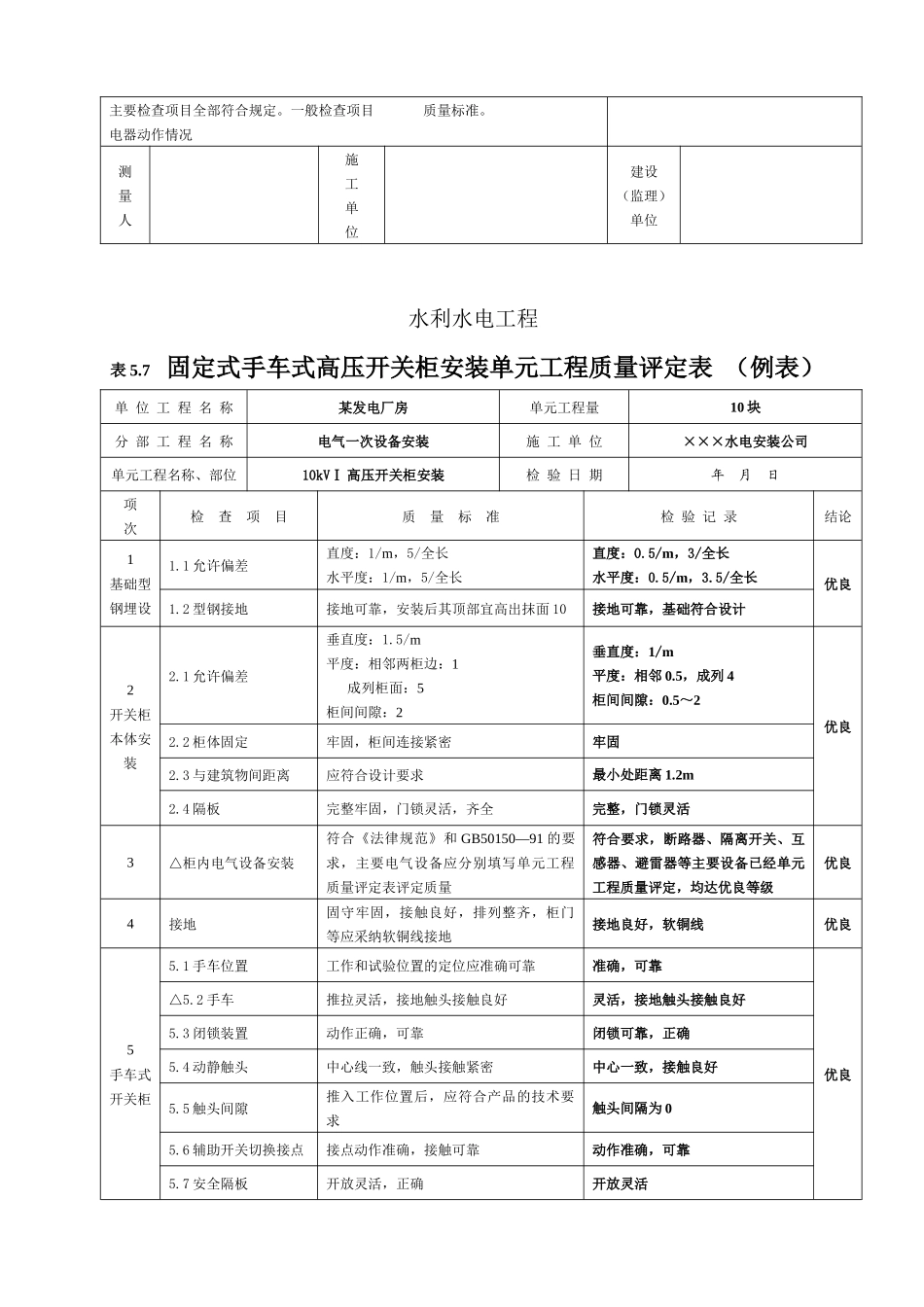

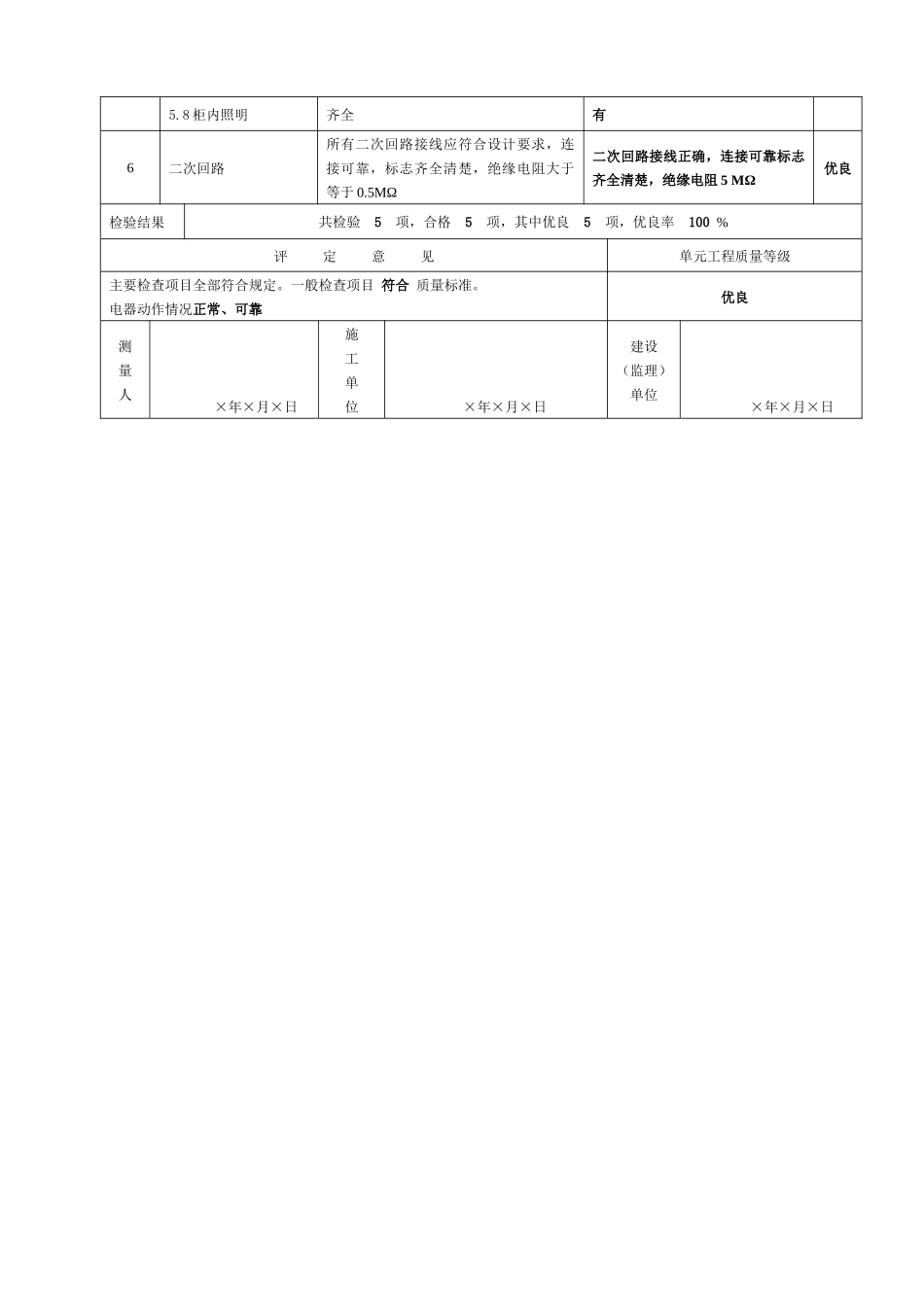

水利水电工程表 5.7 固定式手车式高压开关柜安装单元工程质量评定表 单 位 工 程 名 称单元工程量分 部 工 程 名 称施 工 单 位单元工程名称、部位检 验 日 期年 月 日项次检 查 项 目质 量 标 准检 验 记 录结论1基础型钢埋设1.1 允许偏差直度：1/m，5/全长水平度：1/m，5/全长1.2 型钢接地接地可靠，安装后其顶部宜高出抹面 102开关柜本体安装2.1 允许偏差垂直度：1.5/m平度：相邻两柜边：1 成列柜面：5柜间间隙：22.2 柜体固定牢固，柜间连接紧密2.3 与建筑物间距离应符合设计要求2.4 隔板完整牢固，门锁灵活，齐全3△柜内电气设备安装符合《法律规范》和 GB50150—91 的要求，主要电气设备应分别填写单元工程质量评定表评定质量4接地固守牢固，接触良好，排列整齐，柜门等应采纳软铜线接地5手车式开关柜5.1 手车位置工作和试验位置的定位应准确可靠△5.2 手车推拉灵活，接地触头接触良好5.3 闭锁装置动作正确，可靠5.4 动静触头中心线一致，触头接触紧密5.5 触头间隙推入工作位置后，应符合产品的技术要求5.6 辅助开关切换接点接点动作准确，接触可靠5.7 安全隔板开放灵活，正确5.8 柜内照明齐全6二次回路所有二次回路接线应符合设计要求，连接可靠，标志齐全清楚，绝缘电阻大于等于 0.5MΩ检验结果共检验 项，合格 项，其中优良 项，优良率 %评 定 意 见单元工程质量等级主要检查项目全部符合规定。一般检查项目 质量标准。电器动作情况测量人 施工单位 建设（监理）单位 水利水电工程表 5.7 固定式手车式高压开关柜安装单元工程质量评定表 （例表） 单 位 工 程 名 称某发电厂房单元工程量10 块分 部 工 程 名 称电气一次设备安装施 工 单 位×××水电安装公司单元工程名称、部位10kVⅠ 高压开关柜安装检 验 日 期年 月 日项次检 查 项 目质 量 标 准检 验 记 录结论1基础型钢埋设1.1 允许偏差直度：1/m，5/全长水平度：1/m，5/全长直度：0.5/m，3/全长水平度：0.5/m，3.5/全长优良1.2 型钢接地接地可靠，安装后其顶部宜高出抹面 10接地可靠，基础符合设计2开关柜本体安装2.1 允许偏差垂直度：1.5/m平度：相邻两柜边：1 成列柜面：5柜间间隙：2垂直度：1/m平度：相邻 0.5，成列 4柜间间隙：0.5～2优良2.2 柜体固定牢固，柜间连接紧密牢固2.3 与建筑物间距离应符合设计要求最小处距离 1.2m2.4 隔板完整牢固，门锁灵活，齐全完整，...
