国家体育场-鸟巢主结构安装方案

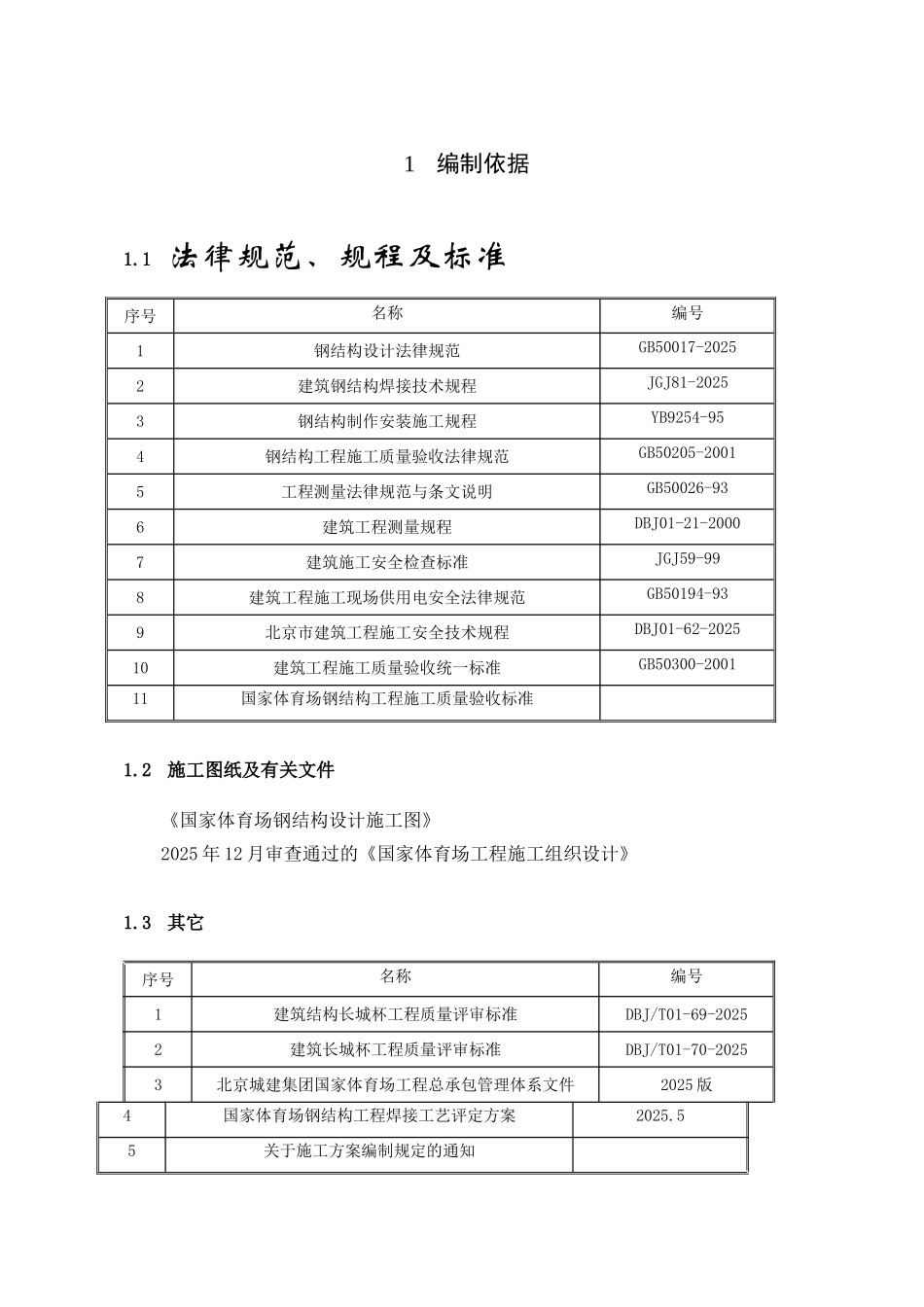

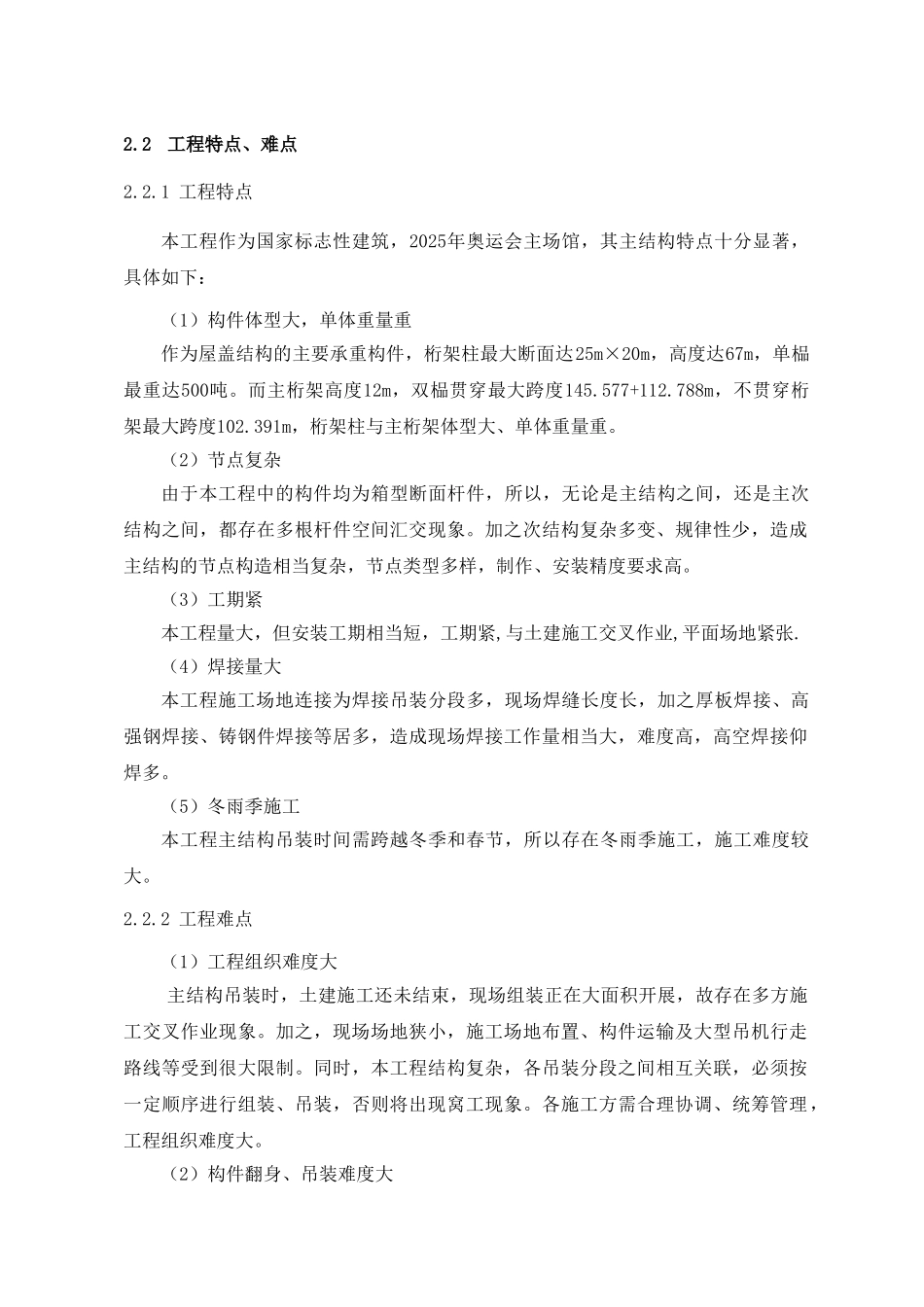

1编制依据1.1 法律规范、规程及标准序号名称编号1钢结构设计法律规范GB50017-20252建筑钢结构焊接技术规程JGJ81-20253钢结构制作安装施工规程YB9254-954钢结构工程施工质量验收法律规范GB50205-20015工程测量法律规范与条文说明GB50026-936建筑工程测量规程DBJ01-21-20007建筑施工安全检查标准JGJ59-998建筑工程施工现场供用电安全法律规范GB50194-939北京市建筑工程施工安全技术规程DBJ01-62-202510建筑工程施工质量验收统一标准GB50300-200111国家体育场钢结构工程施工质量验收标准1.2施工图纸及有关文件《国家体育场钢结构设计施工图》2025 年 12 月审查通过的《国家体育场工程施工组织设计》1.3其它序号名称编号1建筑结构长城杯工程质量评审标准DBJ/T01-69-20252建筑长城杯工程质量评审标准DBJ/T01-70-20253北京城建集团国家体育场工程总承包管理体系文件2025 版4国家体育场钢结构工程焊接工艺评定方案2025.55关于施工方案编制规定的通知2工程概况2.1工程简介国家体育场位于北京市城府路南侧，奥林匹克公园中心区内，是北京2025年奥运会的主体育场。建筑顶面呈马鞍型，长轴为332.3m，短轴为297.3m，最高点高度为68.5m，最低高度为40.1m。屋盖中间开洞长度为185.3m，宽度为127.5m。主桁架围绕屋盖中间的开口放射型布置，与屋面及立面的次结构一起形成了“鸟巢”的特别建筑造型。大跨度屋盖支撑在周边的24根桁架柱之上，主桁架尽可能直通或接近直通，并在中部形成由分段直线构成的内环洞口。为了避开出现过于复杂的节点，4榀主桁架在内环附近截断。用分段直线代替主桁架空间弯扭曲线弦杆，减少构件的加工难度。将腹杆倾斜角度控制在60°左右，网格大小尽量均匀，上下弦节点对齐，具有较好的对称性。桁架柱、弦杆与腹杆形成完整的桁架，腹杆主要连接于外柱与立面次结构的交点。腹杆轴线与内外柱轴线在同一平面内，腹杆宽度为1200mm，与菱形内柱同宽。在屋盖上弦采纳膜结构作为屋面围护结构，屋盖下弦采纳声学吊顶。主场看台部分采纳钢筋混凝土框架－剪力墙结构体系，与大跨度钢结构完全脱开。屋盖主结构的杆件均为箱型构件，其中，主桁架断面高度为12m，上弦杆截面为1200mm×1200mm～1000mmX1000mm，下弦杆截面为1000mm×1200mm～800mmX800mm，腹杆截面基本为600mmX600mm，主桁架沿洞口斜角交叉布置。桁架柱为三角形格构柱，，每根格构柱由两根1200mmX1200mm箱型外柱和一根1200mm×1200mm菱形内柱组成，腹杆截面为1000mm×1200mm。桁架柱上端...
