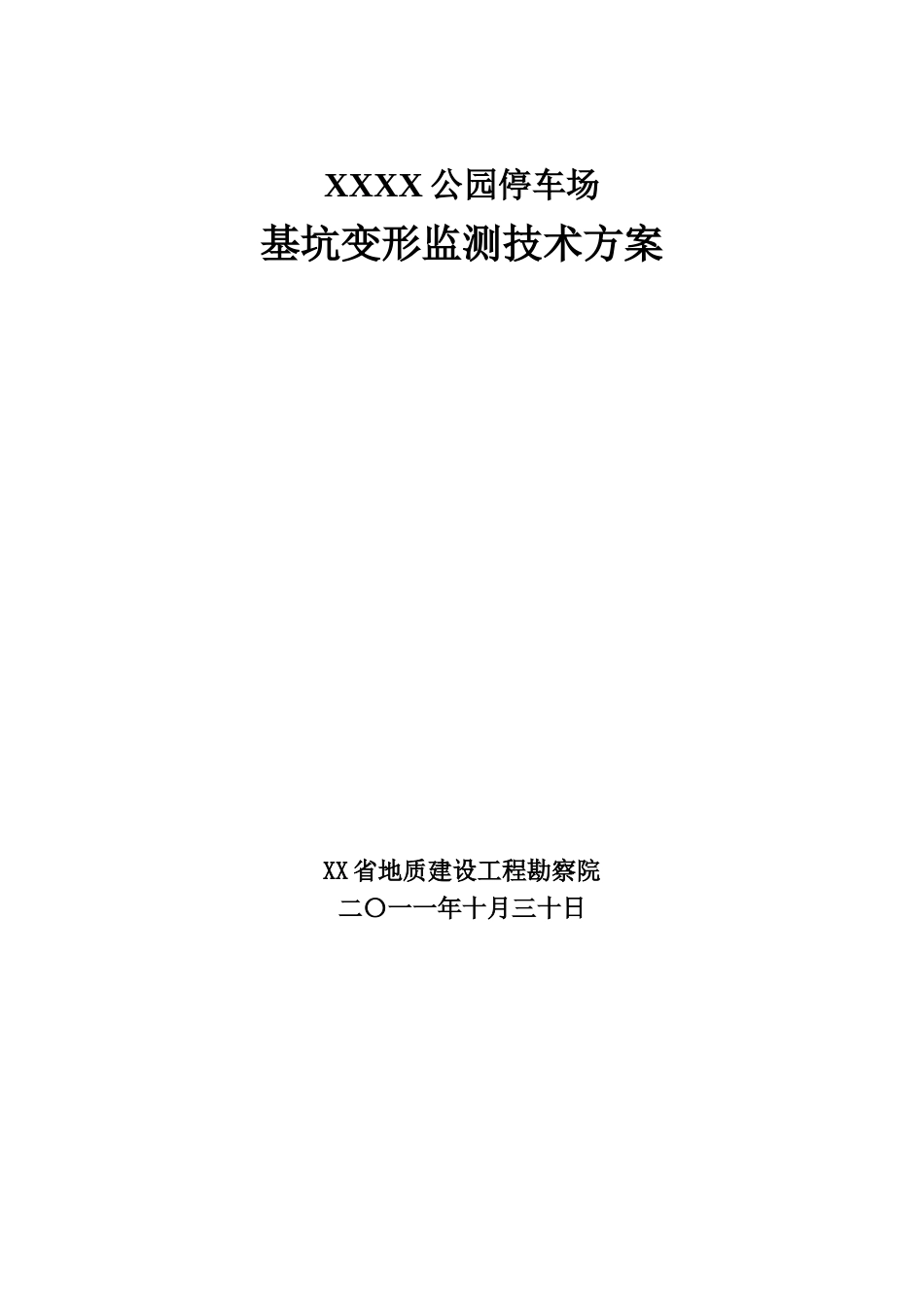

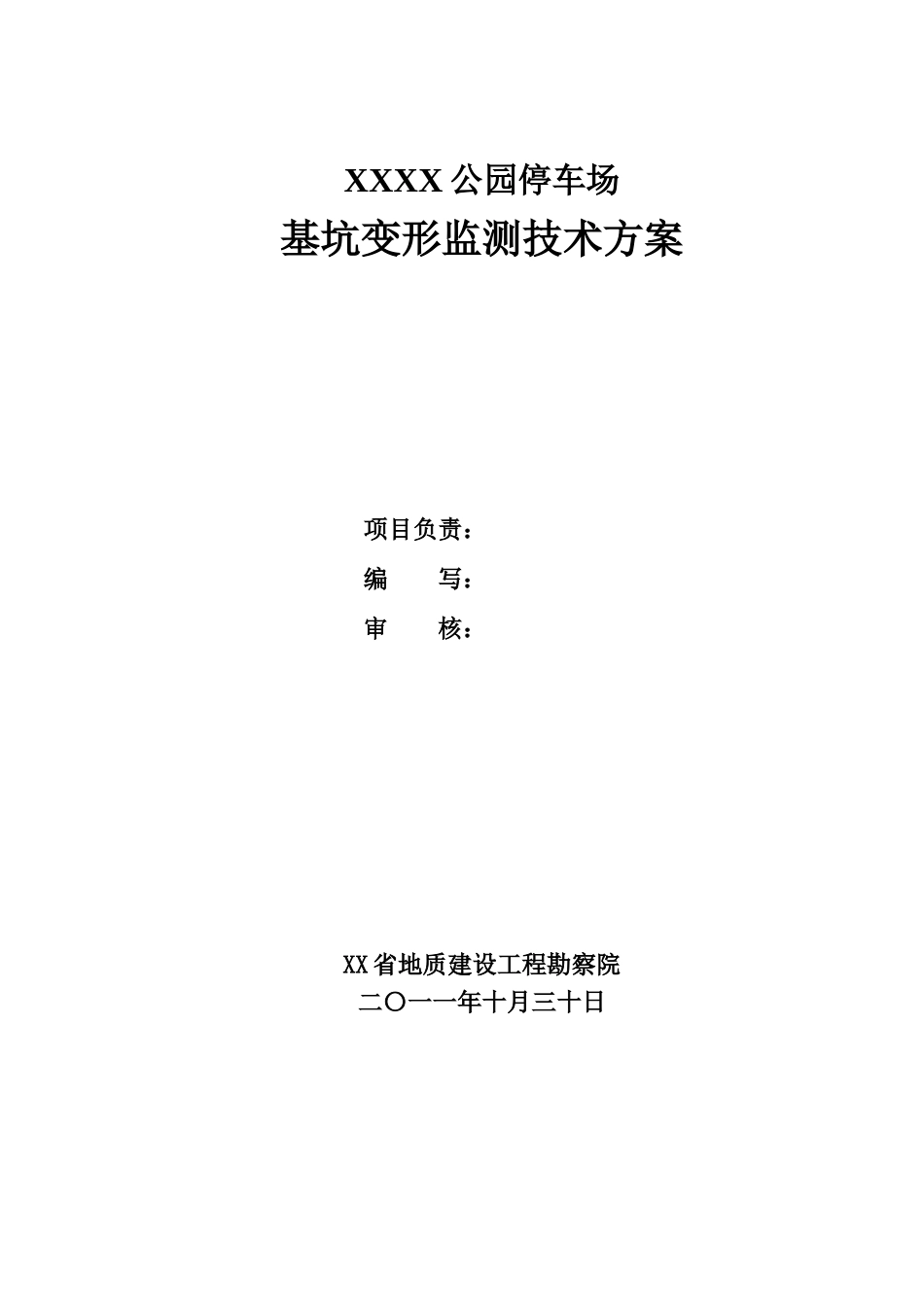

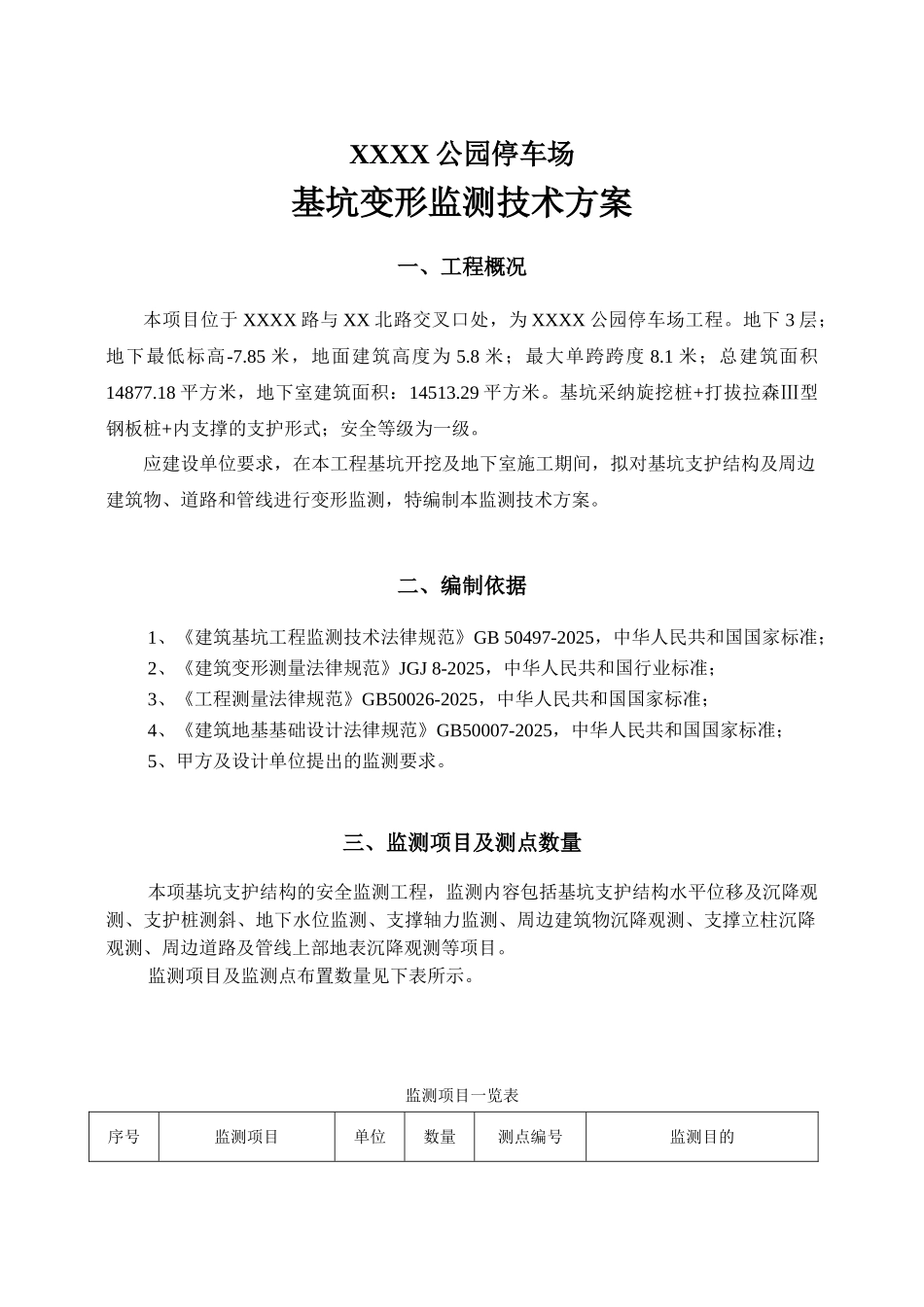

XXXX 公园停车场基坑变形监测技术方案XX 省地质建设工程勘察院二〇一一年十月三十日XXXX 公园停车场基坑变形监测技术方案项目负责：编 写：审 核：XX 省地质建设工程勘察院二〇一一年十月三十日XXXX 公园停车场基坑变形监测技术方案一、工程概况本项目位于 XXXX 路与 XX 北路交叉口处，为 XXXX 公园停车场工程。地下 3 层；地下最低标高-7.85 米，地面建筑高度为 5.8 米；最大单跨跨度 8.1 米；总建筑面积14877.18 平方米，地下室建筑面积：14513.29 平方米。基坑采纳旋挖桩+打拔拉森Ⅲ型钢板桩+内支撑的支护形式；安全等级为一级。应建设单位要求，在本工程基坑开挖及地下室施工期间，拟对基坑支护结构及周边建筑物、道路和管线进行变形监测，特编制本监测技术方案。二、编制依据1、《建筑基坑工程监测技术法律规范》GB 50497-2025，中华人民共和国国家标准；2、《建筑变形测量法律规范》JGJ 8-2025，中华人民共和国行业标准；3、《工程测量法律规范》GB50026-2025，中华人民共和国国家标准；4、《建筑地基基础设计法律规范》GB50007-2025，中华人民共和国国家标准；5、甲方及设计单位提出的监测要求。三、监测项目及测点数量本项基坑支护结构的安全监测工程，监测内容包括基坑支护结构水平位移及沉降观测、支护桩测斜、地下水位监测、支撑轴力监测、周边建筑物沉降观测、支撑立柱沉降观测、周边道路及管线上部地表沉降观测等项目。监测项目及监测点布置数量见下表所示。 监测项目一览表序号监测项目单位数量测点编号监测目的1支护结构顶部水平位移监测点25V1~V25监测支护结构顶部水平位移变形情况。2支护结构顶部竖向位移监测点25V1~V25监测支护结构顶部垂直位移变形情况，与水平位移采纳一体化监测点。3深层水平位移（测斜）孔9X1~X9监测基坑支护不同深度处的侧向位移情况，了解桩墙挠曲程度。4支撑立柱沉降观测点点3LZ1~LZ3监测支撑立柱的沉降变形情况。5内支撑钢筋应力监测点12Z1~Z12监测支撑梁轴力变化情况。6地下水位监测孔9S1~S9监测基坑外地下水位的变化情况。7周边地表竖向沉降点25D1~D25监测支护结构上部地面垂直位移变形情况8地下管线沉降和位移观测点17L1 ~ L17监测基坑周边地下管线沉降和位移变形情况。9周边建筑、电线杆、塔等沉降、倾斜点11T1 ~T11了解基坑周边原有建筑物因开挖而引起的竖向位移变形情况及其受损坏的程度。10周边建筑、地表裂缝点2F1~F2视现场情况确定，暂定 2 点。四、监测方法及...
