地产项目图纸管理作业指引

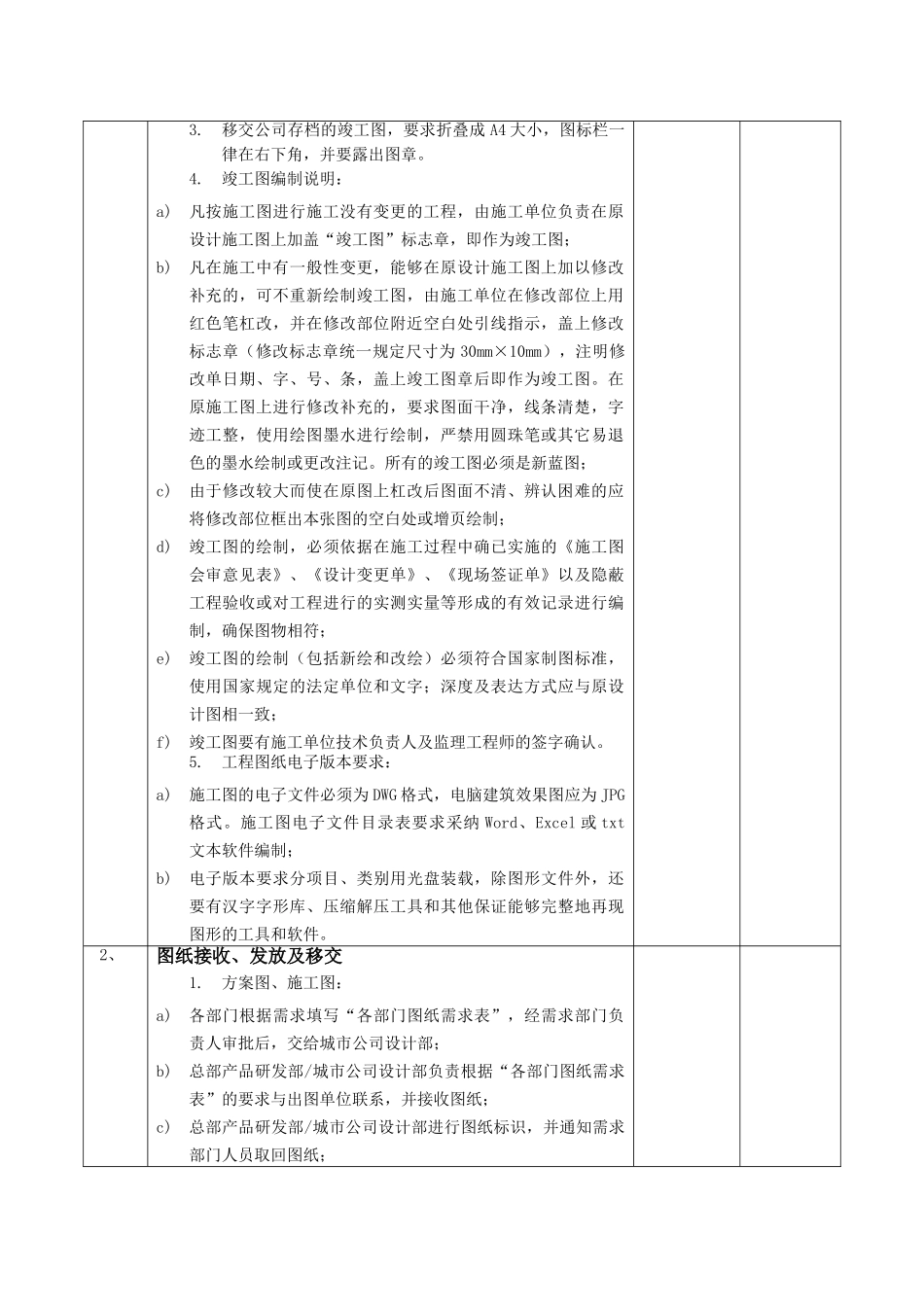

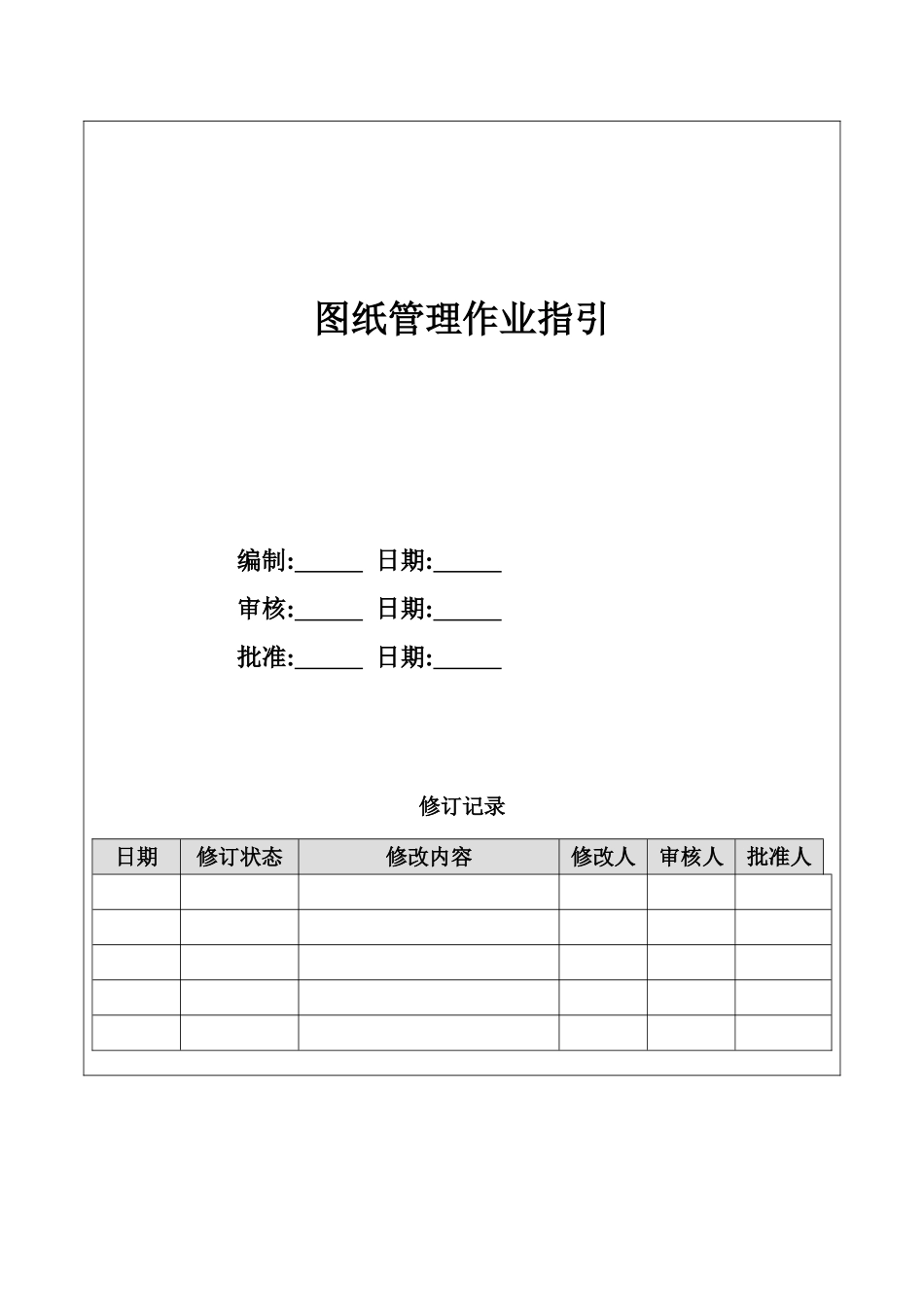

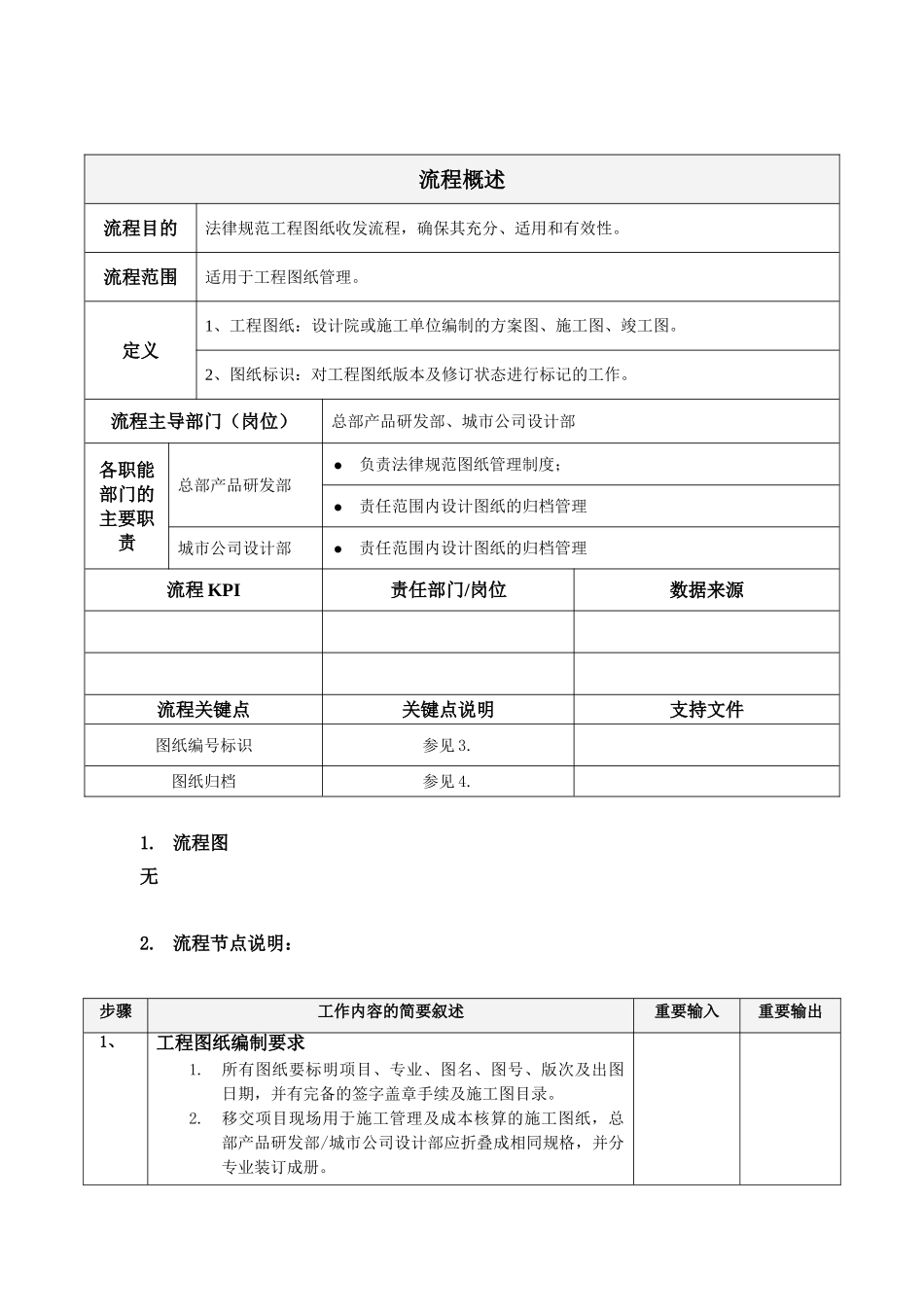

图纸管理作业指引编制: 日期: 审核: 日期: 批准: 日期: 修订记录日期修订状态修改内容修改人审核人批准人流程概述流程目的法律规范工程图纸收发流程，确保其充分、适用和有效性。流程范围适用于工程图纸管理。定义1、工程图纸：设计院或施工单位编制的方案图、施工图、竣工图。2、图纸标识：对工程图纸版本及修订状态进行标记的工作。流程主导部门（岗位）总部产品研发部、城市公司设计部各职能部门的主要职责总部产品研发部负责法律规范图纸管理制度；责任范围内设计图纸的归档管理城市公司设计部责任范围内设计图纸的归档管理流程 KPI责任部门/岗位数据来源流程关键点关键点说明支持文件图纸编号标识参见 3.图纸归档参见 4. 1. 流程图无2. 流程节点说明：步骤工作内容的简要叙述重要输入重要输出1、工程图纸编制要求1.所有图纸要标明项目、专业、图名、图号、版次及出图日期，并有完备的签字盖章手续及施工图目录。2.移交项目现场用于施工管理及成本核算的施工图纸，总部产品研发部/城市公司设计部应折叠成相同规格，并分专业装订成册。3.移交公司存档的竣工图，要求折叠成 A4 大小，图标栏一律在右下角，并要露出图章。4.竣工图编制说明：a)凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图；b)凡在施工中有一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上用红色笔杠改，并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为 30mm×10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。在原施工图上进行修改补充的，要求图面干净，线条清楚，字迹工整，使用绘图墨水进行绘制，严禁用圆珠笔或其它易退色的墨水绘制或更改注记。所有的竣工图必须是新蓝图；c)由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出本张图的空白处或增页绘制；d)竣工图的绘制，必须依据在施工过程中确已实施的《施工图会审意见表》、《设计变更单》、《现场签证单》以及隐蔽工程验收或对工程进行的实测实量等形成的有效记录进行编制，确保图物相符；e)竣工图的绘制（包括新绘和改绘）必须符合国家制图标准，使用国家规定的法定单位和文字；深度及表达方式应与原设计图相一致；f)竣工图要有施工单位技术负责人及监理工程师的签字确认。5.工程图纸电子版本要求：a)施工图的电子文件必须...
