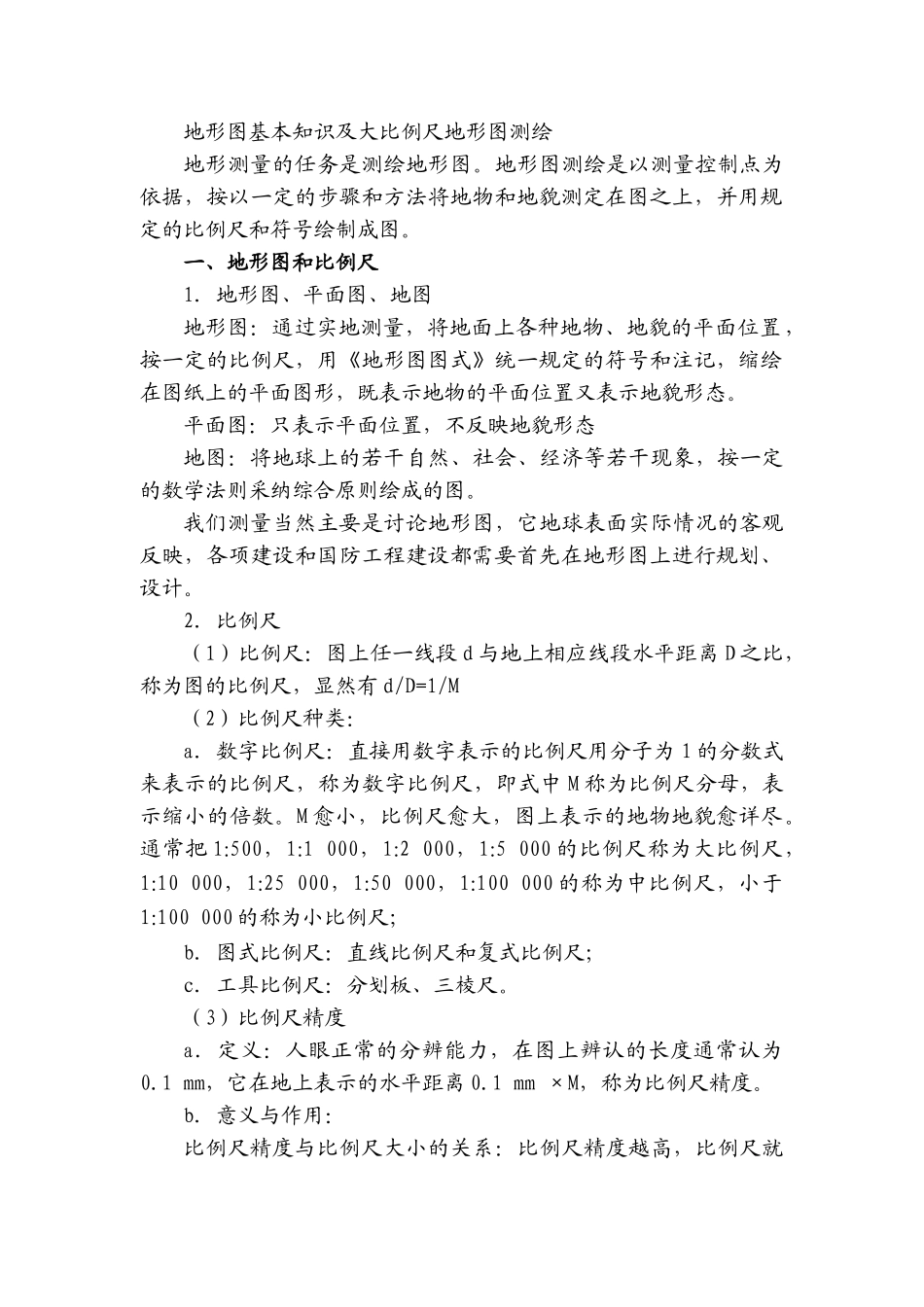

地形图基本知识及大比例尺地形图测绘地形测量的任务是测绘地形图
地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图
一、地形图和比例尺1．地形图、平面图、地图地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态
平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采纳综合原则绘成的图
我们测量当然主要是讨论地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计
2．比例尺（1）比例尺：图上任一线段 d 与地上相应线段水平距离 D 之比，称为图的比例尺，显然有 d/D=1/M（2）比例尺种类：a．数字比例尺：直接用数字表示的比例尺用分子为 1 的分数式来表示的比例尺，称为数字比例尺，即式中 M 称为比例尺分母，表示缩小的倍数
M 愈小，比例尺愈大，图上表示的地物地貌愈详尽
通常把 1:500，1:1 000，1:2 000，1:5 000 的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000 的称为中比例尺，小于1:100 000 的称为小比例尺；b．图式比例尺：直线比例尺和复式比例尺；c．工具比例尺：分划板、三棱尺
（3）比例尺精度a．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0
1 mm，它在地上表示的水平距离 0
1 mm ×M，称为比例尺精度

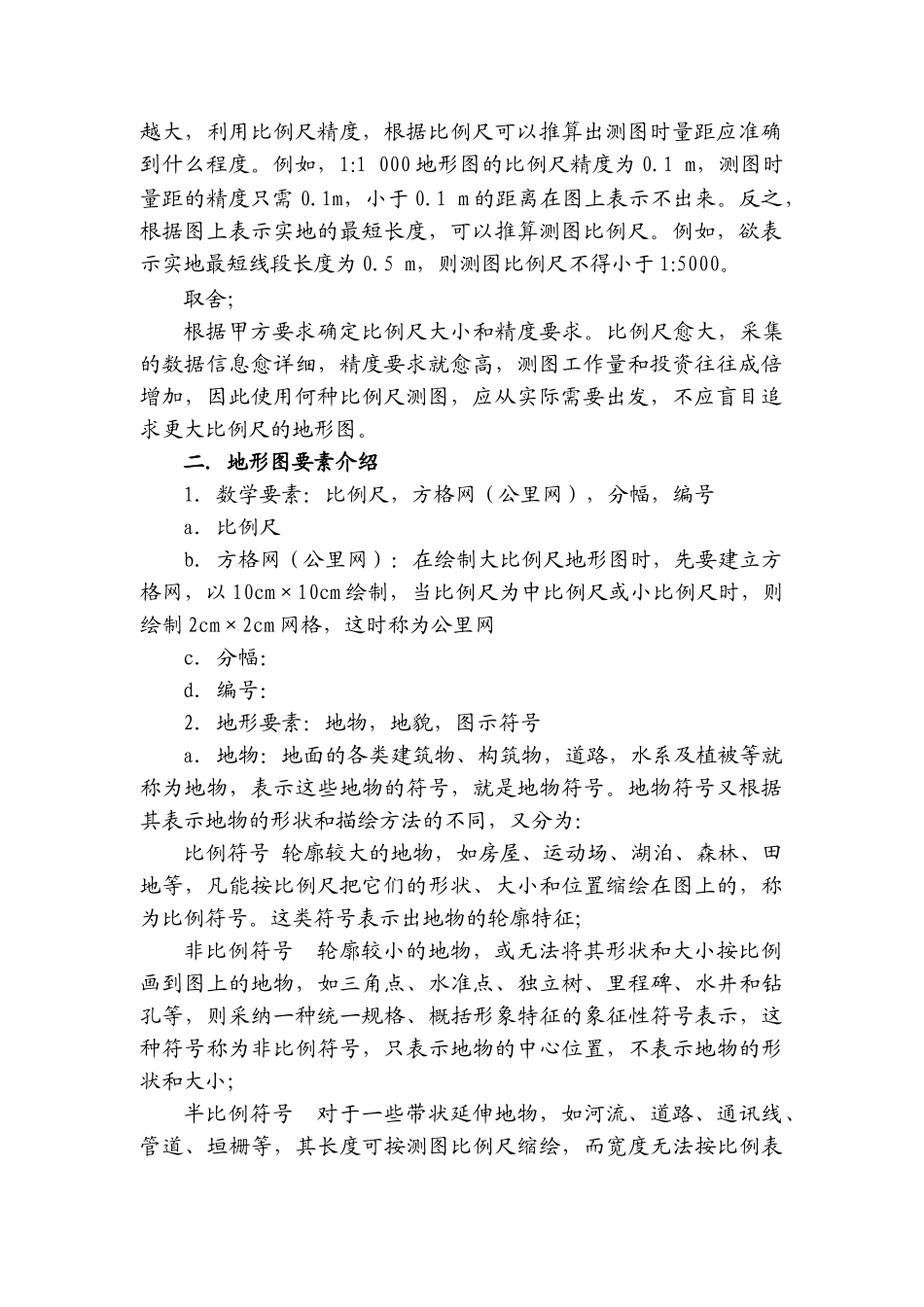

b．意义与作用：比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度
例如，1:1 000 地形图的比例尺精度为 0
1 m，测图时量距的精度只需 0
