基于-FLUENT的溷合器内部流场数值模拟

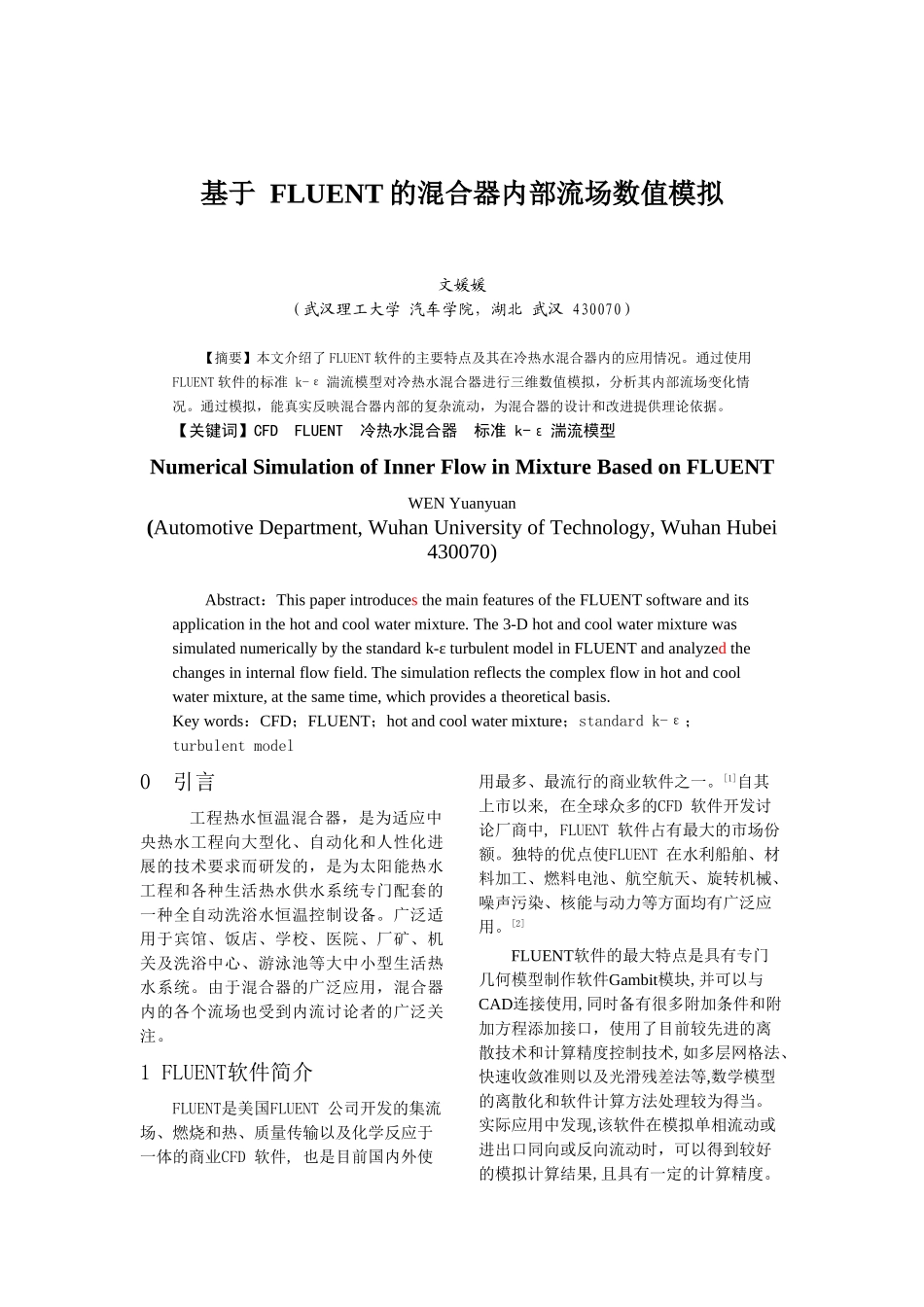

基于 FLUENT 的混合器内部流场数值模拟文媛媛（武汉理工大学 汽车学院，湖北 武汉 430070）【摘要】本文介绍了 FLUENT 软件的主要特点及其在冷热水混合器内的应用情况。通过使用FLUENT 软件的标准 k-ε 湍流模型对冷热水混合器进行三维数值模拟，分析其内部流场变化情况。通过模拟，能真实反映混合器内部的复杂流动，为混合器的设计和改进提供理论依据。【关键词】CFD FLUENT 冷热水混合器 标准 k-ε 湍流模型Numerical Simulation of Inner Flow in Mixture Based on FLUENTWEN Yuanyuan(Automotive Department, Wuhan University of Technology, Wuhan Hubei 430070)Abstract：This paper introduces the main features of the FLUENT software and its application in the hot and cool water mixture. The 3-D hot and cool water mixture was simulated numerically by the standard k-ε turbulent model in FLUENT and analyzed the changes in internal flow field. The simulation reflects the complex flow in hot and cool water mixture, at the same time, which provides a theoretical basis.Key words：CFD；FLUENT；hot and cool water mixture；standard k-ε；turbulent model0 引言 工程热水恒温混合器，是为适应中央热水工程向大型化、自动化和人性化进展的技术要求而研发的，是为太阳能热水工程和各种生活热水供水系统专门配套的一种全自动洗浴水恒温控制设备。广泛适用于宾馆、饭店、学校、医院、厂矿、机关及洗浴中心、游泳池等大中小型生活热水系统。由于混合器的广泛应用，混合器内的各个流场也受到内流讨论者的广泛关注。1 FLUENT软件简介FLUENT是美国FLUENT 公司开发的集流场、燃烧和热、质量传输以及化学反应于一体的商业CFD 软件, 也是目前国内外使用最多、最流行的商业软件之一。[1]自其上市以来, 在全球众多的CFD 软件开发讨论厂商中, FLUENT 软件占有最大的市场份额。独特的优点使FLUENT 在水利船舶、材料加工、燃料电池、航空航天、旋转机械、噪声污染、核能与动力等方面均有广泛应用。[2]FLUENT软件的最大特点是具有专门几何模型制作软件Gambit模块,并可以与CAD连接使用,同时备有很多附加条件和附加方程添加接口，使用了目前较先进的离散技术和计算精度控制技术,如多层网格法、快速收...
