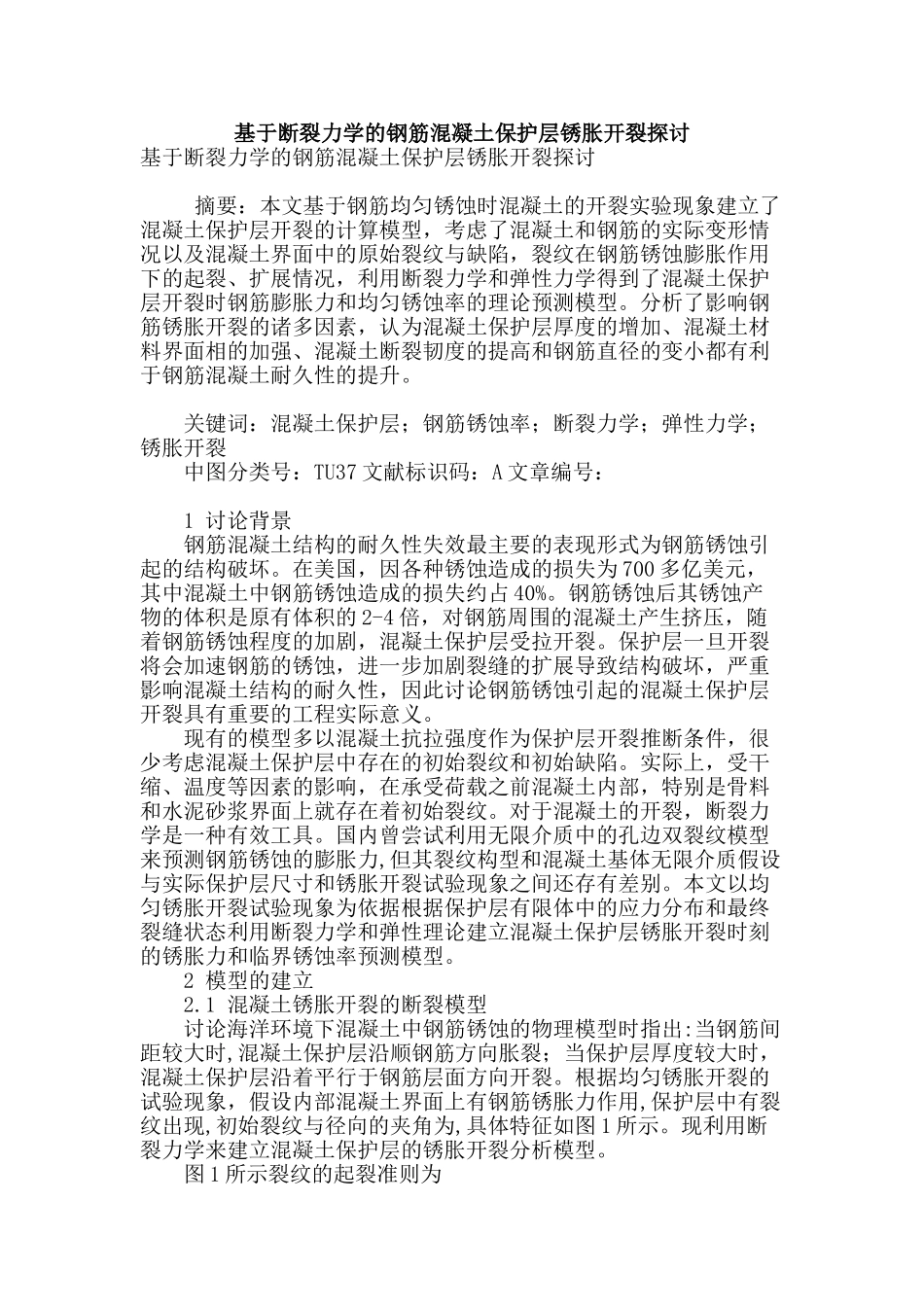

基于断裂力学的钢筋混凝土保护层锈胀开裂探讨基于断裂力学的钢筋混凝土保护层锈胀开裂探讨 摘要：本文基于钢筋均匀锈蚀时混凝土的开裂实验现象建立了混凝土保护层开裂的计算模型，考虑了混凝土和钢筋的实际变形情况以及混凝土界面中的原始裂纹与缺陷，裂纹在钢筋锈蚀膨胀作用下的起裂、扩展情况，利用断裂力学和弹性力学得到了混凝土保护层开裂时钢筋膨胀力和均匀锈蚀率的理论预测模型
分析了影响钢筋锈胀开裂的诸多因素，认为混凝土保护层厚度的增加、混凝土材料界面相的加强、混凝土断裂韧度的提高和钢筋直径的变小都有利于钢筋混凝土耐久性的提升
关键词：混凝土保护层；钢筋锈蚀率；断裂力学；弹性力学；锈胀开裂 中图分类号：TU37 文献标识码：A 文章编号： 1 讨论背景 钢筋混凝土结构的耐久性失效最主要的表现形式为钢筋锈蚀引起的结构破坏
在美国，因各种锈蚀造成的损失为 700 多亿美元，其中混凝土中钢筋锈蚀造成的损失约占 40%
钢筋锈蚀后其锈蚀产物的体积是原有体积的 2-4 倍，对钢筋周围的混凝土产生挤压，随着钢筋锈蚀程度的加剧，混凝土保护层受拉开裂
保护层一旦开裂将会加速钢筋的锈蚀，进一步加剧裂缝的扩展导致结构破坏，严重影响混凝土结构的耐久性，因此讨论钢筋锈蚀引起的混凝土保护层开裂具有重要的工程实际意义
现有的模型多以混凝土抗拉强度作为保护层开裂推断条件，很少考虑混凝土保护层中存在的初始裂纹和初始缺陷
实际上，受干缩、温度等因素的影响，在承受荷载之前混凝土内部，特别是骨料和水泥砂浆界面上就存在着初始裂纹
对于混凝土的开裂，断裂力学是一种有效工具
国内曾尝试利用无限介质中的孔边双裂纹模型来预测钢筋锈蚀的膨胀力,但其裂纹构型和混凝土基体无限介质假设与实际保护层尺寸和锈胀开裂试验现象之间还存有差别
本文以均匀锈胀开裂试验现象为依据根据保护层有限体中的应力分布和最终裂缝状态利用断裂力学和弹性理论建立混凝土保护层
