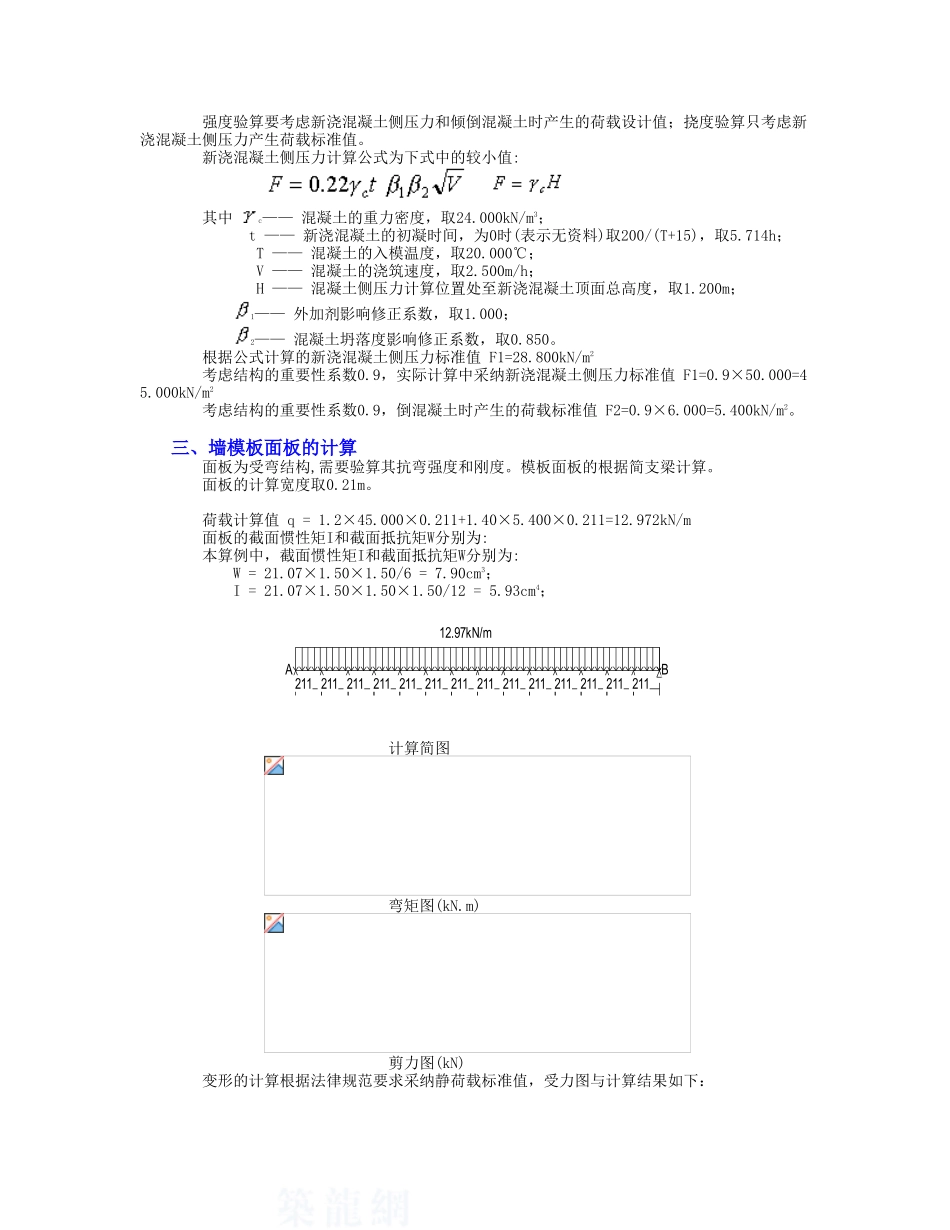

墙模板计算书 一、墙模板基本参数 计算断面宽度350mm，高度3000mm，两侧楼板厚度0mm。 模板面板采纳普通胶合板。 内龙骨布置15道，内龙骨采纳50×100mm木方。 外龙骨间距400mm，外龙骨采纳双钢管48mm×2.8mm。 对拉螺栓布置8道，在断面内水平间距200+400+400+400+400+400+400+300mm，断面跨度方向间距400mm，直径14mm。 面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。 木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm4。 211211211211211211211211211211211211211211200 4004004004004004003003000mm350mm 模板组装示意图 二、墙模板荷载标准值计算 强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。 新浇混凝土侧压力计算公式为下式中的较小值: 其中 c—— 混凝土的重力密度，取24.000kN/m3； t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h； H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m； 1—— 外加剂影响修正系数，取1.000； 2—— 混凝土坍落度影响修正系数，取0.850。 根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2 考虑结构的重要性系数0.9，实际计算中采纳新浇混凝土侧压力标准值 F1=0.9×50.000=45.000kN/m2 考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×6.000=5.400kN/m2。 三、墙模板面板的计算 面板为受弯结构,需要验算其抗弯强度和刚度。模板面板的根据简支梁计算。 面板的计算宽度取0.21m。 荷载计算值 q = 1.2×45.000×0.211+1.40×5.400×0.211=12.972kN/m 面板的截面惯性矩I和截面抵抗矩W分别为: 本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 21.07×1.50×1.50/6 = 7.90cm3； I = 21.07×1.50×1.50×1.50/12 = 5.93cm4； 211 211 211 211 211 211 211 211 211 211 211 211 211 21112.97kN/mAB 计算简图 弯矩图(kN.m) 剪力图(kN) 变形的计算根据法律规范要求采纳静荷载标准值，受力图与计算结果如下： 211 211 211 211 211 211 211 211 211 211 211 211 211 211 9.48kN/mAB 变形计算受力图 变形图(mm) 经过计算得到从左到右各支座力分别为 N1=1.078kN N2...
