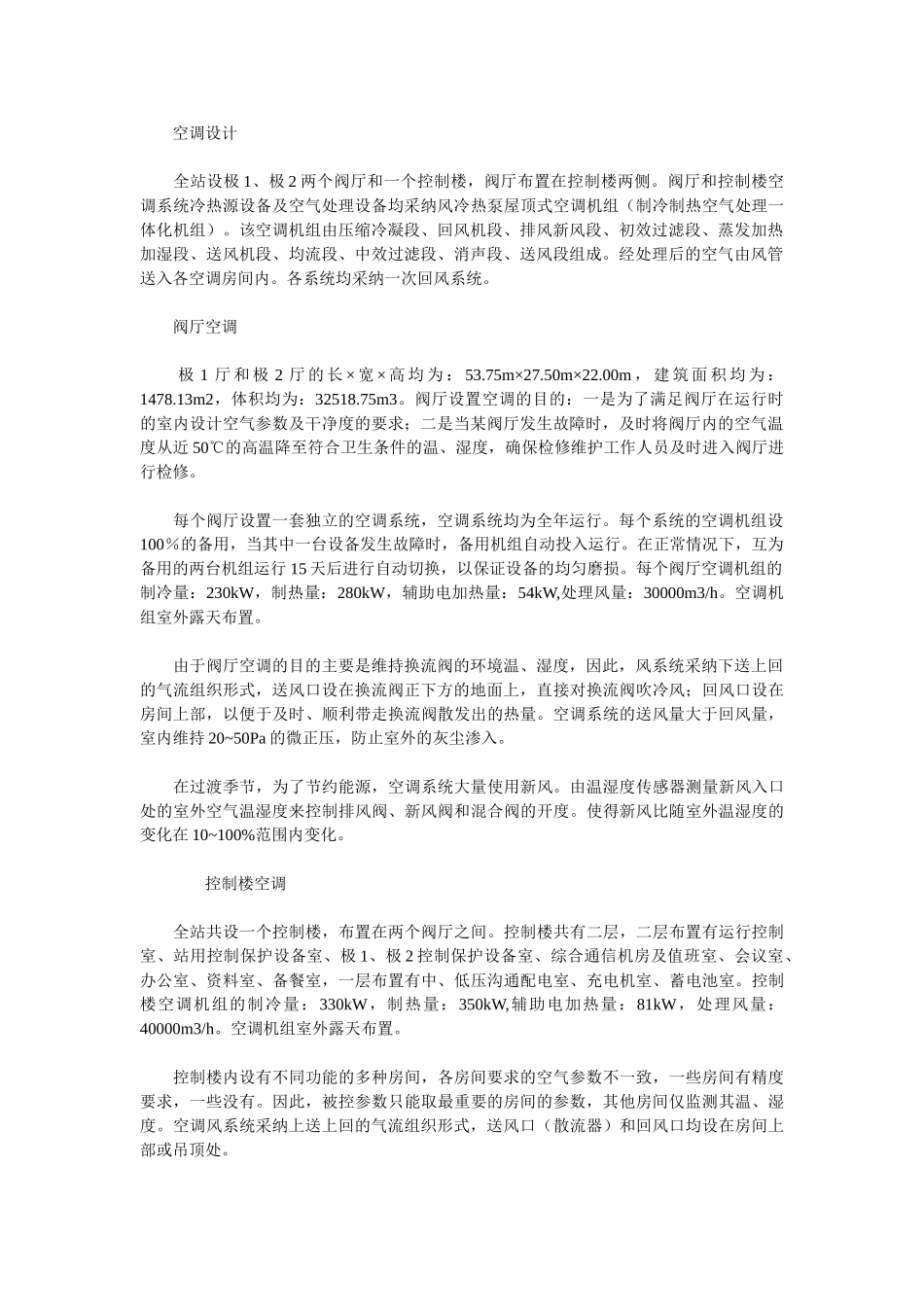

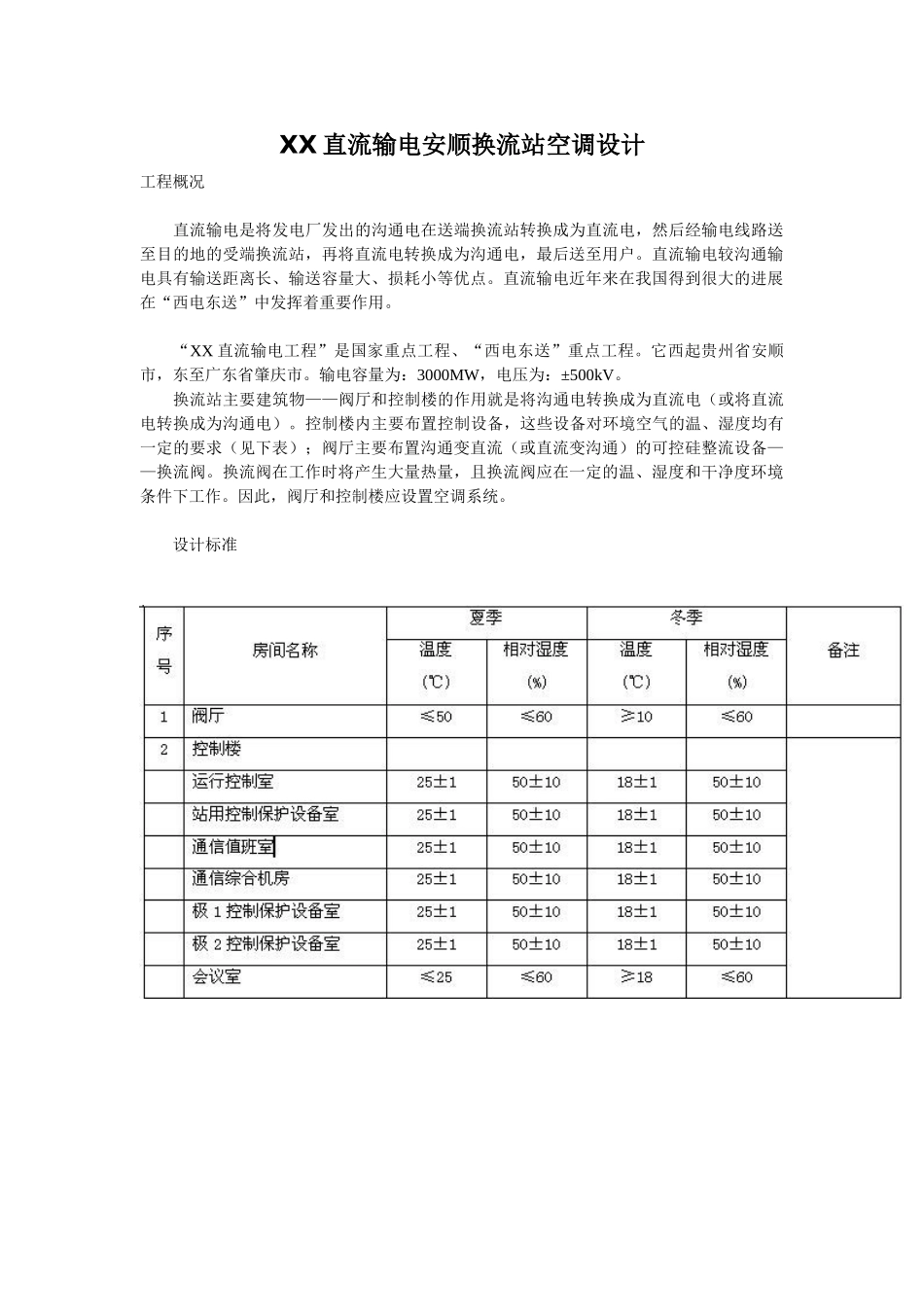

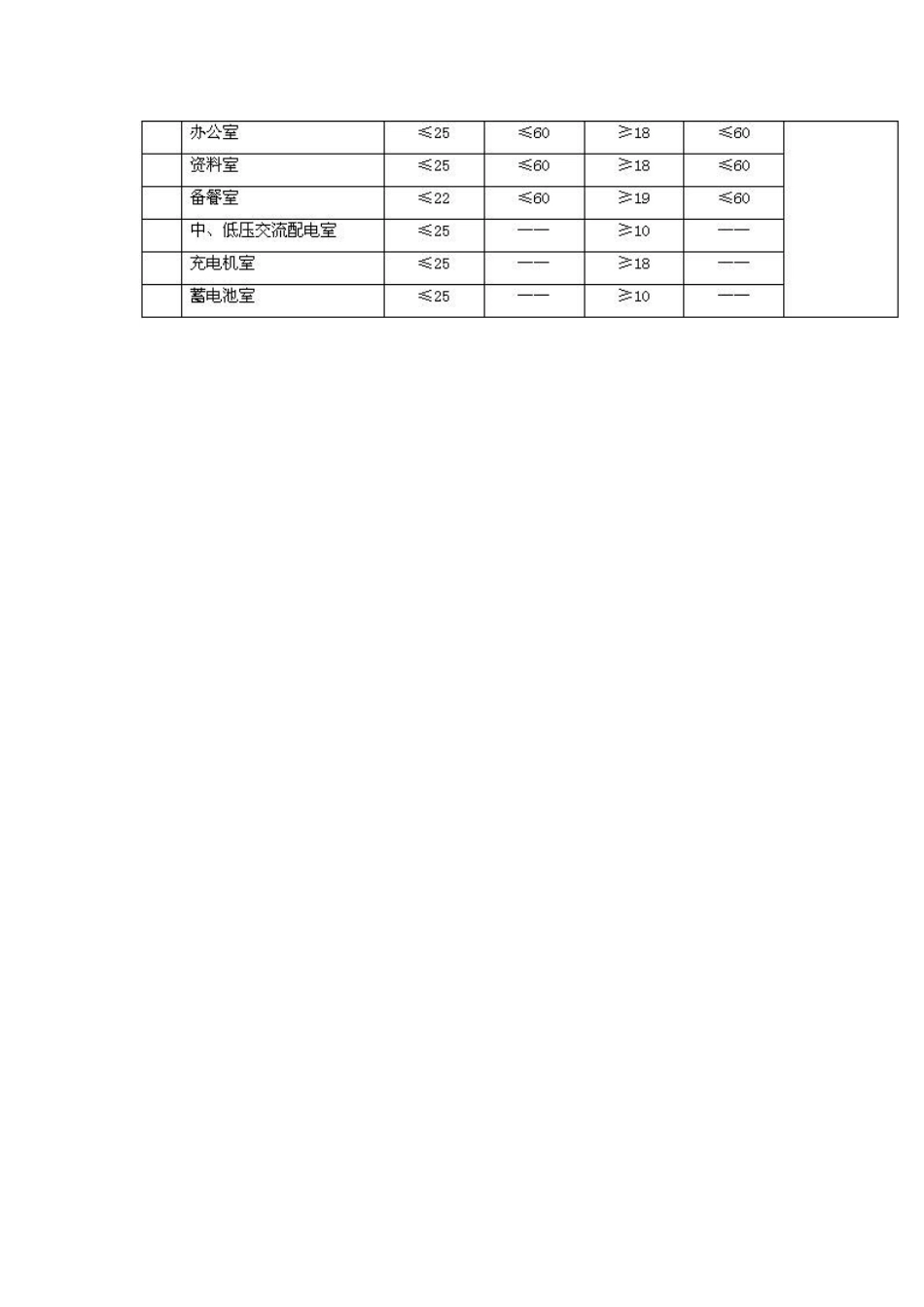

XX 直流输电安顺换流站空调设计工程概况 直流输电是将发电厂发出的沟通电在送端换流站转换成为直流电，然后经输电线路送至目的地的受端换流站，再将直流电转换成为沟通电，最后送至用户。直流输电较沟通输电具有输送距离长、输送容量大、损耗小等优点。直流输电近年来在我国得到很大的进展在“西电东送”中发挥着重要作用。 “XX 直流输电工程”是国家重点工程、“西电东送”重点工程。它西起贵州省安顺市，东至广东省肇庆市。输电容量为：3000MW，电压为：±500kV。 换流站主要建筑物——阀厅和控制楼的作用就是将沟通电转换成为直流电（或将直流电转换成为沟通电）。控制楼内主要布置控制设备，这些设备对环境空气的温、湿度均有一定的要求（见下表）；阀厅主要布置沟通变直流（或直流变沟通）的可控硅整流设备——换流阀。换流阀在工作时将产生大量热量，且换流阀应在一定的温、湿度和干净度环境条件下工作。因此，阀厅和控制楼应设置空调系统。 设计标准 空调设计 全站设极 1、极 2 两个阀厅和一个控制楼，阀厅布置在控制楼两侧。阀厅和控制楼空调系统冷热源设备及空气处理设备均采纳风冷热泵屋顶式空调机组（制冷制热空气处理一体化机组）。该空调机组由压缩冷凝段、回风机段、排风新风段、初效过滤段、蒸发加热加湿段、送风机段、均流段、中效过滤段、消声段、送风段组成。经处理后的空气由风管送入各空调房间内。各系统均采纳一次回风系统。 阀厅空调 极 1 厅 和 极 2 厅 的 长 × 宽 × 高 均 为 ： 53.75m×27.50m×22.00m ， 建 筑 面 积 均 为 ：1478.13m2，体积均为：32518.75m3。阀厅设置空调的目的：一是为了满足阀厅在运行时的室内设计空气参数及干净度的要求；二是当某阀厅发生故障时，及时将阀厅内的空气温度从近 50℃的高温降至符合卫生条件的温、湿度，确保检修维护工作人员及时进入阀厅进行检修。 每个阀厅设置一套独立的空调系统，空调系统均为全年运行。每个系统的空调机组设100％的备用，当其中一台设备发生故障时，备用机组自动投入运行。在正常情况下，互为备用的两台机组运行 15 天后进行自动切换，以保证设备的均匀磨损。每个阀厅空调机组的制冷量：230kW，制热量：280kW，辅助电加热量：54kW,处理风量：30000m3/h。空调机组室外露天布置。 由于阀厅空调的目的主要是维持换流阀的环境温、湿度，因此，风系统采纳下送上回的气流组织形式，送风口设在换流阀正下方的地面上，直...
